M3开槽压花铜制螺纹嵌件结构

　　这类带外锥面菱形滚花与顶部开槽的铜质螺纹衬套，主要用于热塑性塑料壳体、薄壁压铸件或3D打印结构件的螺纹强化。直接在低强度基材上攻制M3螺纹，反复拆装后极易滑牙、起层或被拔出；嵌入该衬套后，载荷由铜质内螺纹承担，外圈滚花与基材形成机械咬合，能够把螺钉预紧力分散到更大的接触区域，从而提升连接寿命与定位一致性。

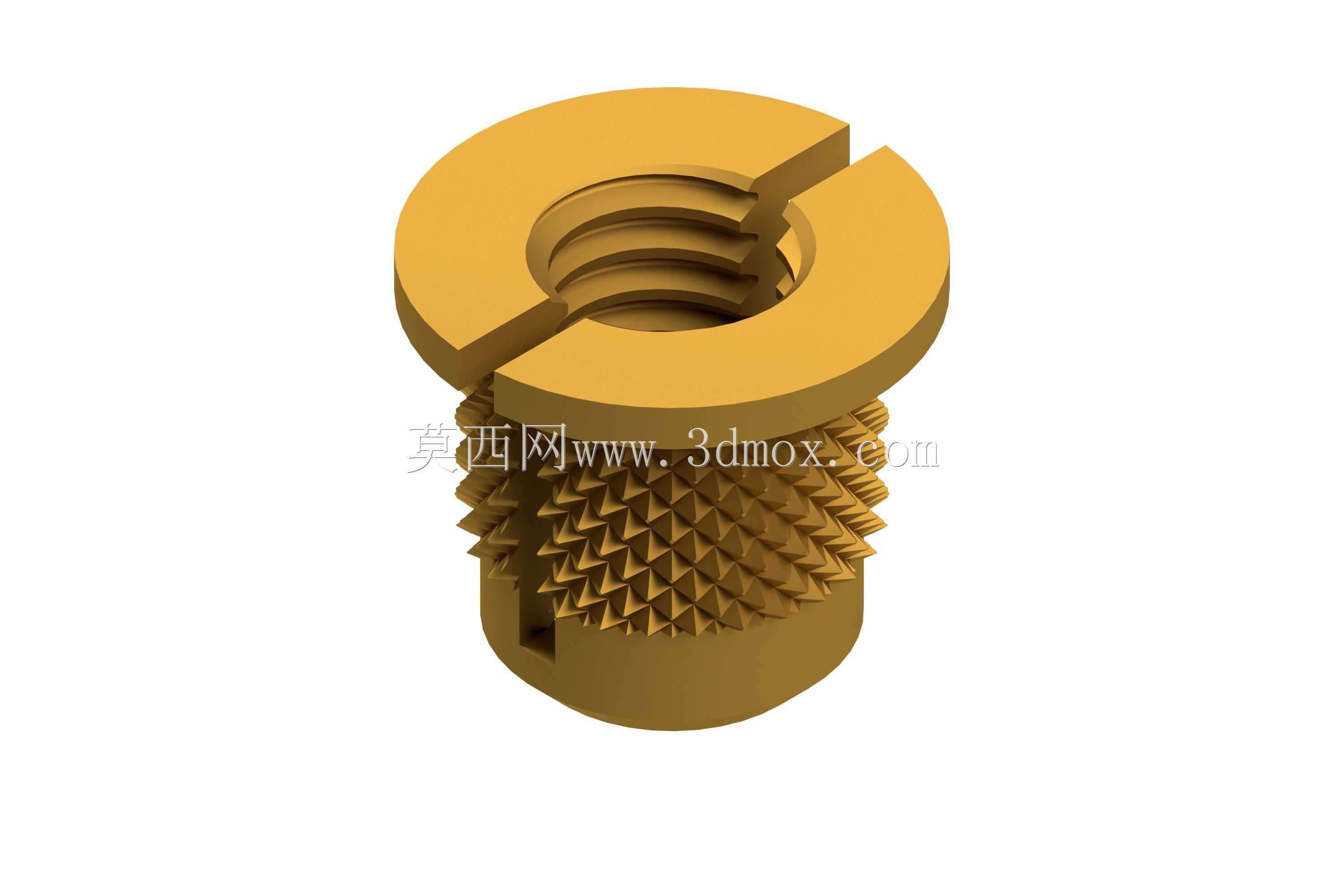

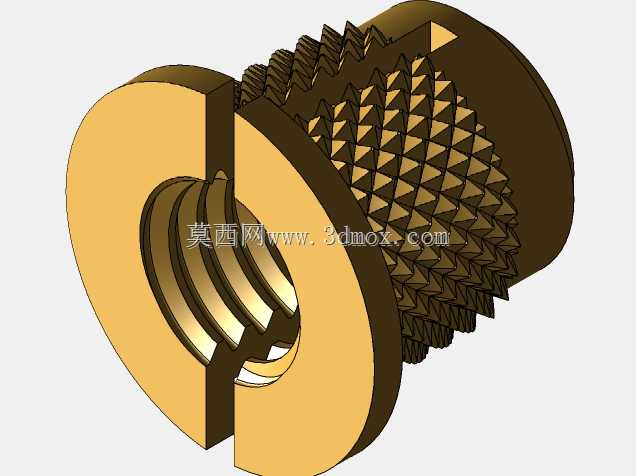

　　从结构上看，模型上部为带法兰边的圆柱头，法兰下端面可作为安装限位面，控制嵌件压入后的最终高度；顶部切出一条通槽，既可以在热熔或超声压入时容纳少量熔融材料溢出，也能在需要旋入安装时配合简易工具导向。中段外圆布满交叉菱形压花，齿尖向外凸起，压入塑料后会嵌入基材内壁，形成较强的抗扭转与抗拔出能力。下段外径略收并带有锥度，便于导入预制孔，减少压入过程中的偏斜和孔口崩裂。内孔为连续M3内螺纹，端部通常做倒角，方便螺钉对中并避免首牙损伤。

　　设计这类嵌件时，首先要确定的是安装边界而非外观。法兰外径需大于基材预制孔，以承受压装时的支撑力；嵌件总高应与壳体壁厚匹配，过高会影响装配面贴合，过低则螺纹啮合圈数不足。外圆圆周滚花的齿距、齿高和锥度需要与材料硬度、孔径过盈量配合：过盈太小，抗扭不足；过盈太大，压入时会使塑料壳体产生白纹、鼓包甚至开裂。顶部槽宽并非用于普通螺丝刀拧紧，更多是工艺避让与溢料结构，若槽过深会削弱法兰强度，过浅则起不到排料作用。内螺纹有效长度通常按螺钉公称直径的1.5至2.5倍选取，以保证M3连接在常见电子产品外壳、仪器面板和小型支架上具有足够的预紧承载。

　　实际使用场景多集中在消费电子外壳、传感器安装座、仪器仪表罩壳、塑料手柄、灯具组件和小型自动化设备护板。装配方式常见热熔压入：将铜嵌件加热到塑料软化温度附近，压入预制孔，周围材料流入滚花齿隙后冷却定型；也可采用超声波焊接方式，使接触面局部熔融后快速嵌合。对于玻纤增强塑料，孔壁与滚花之间的咬合更关键，需要适当提高孔径精度并控制压入速度。若用于薄壁件，法兰边还能承担轴向止挡作用，避免螺钉锁紧时嵌件继续下沉。

　　建模时应把工程约束表达清楚：内螺纹按标准牙型绘制或用简化纹理表示，外滚花要体现交叉齿形与锥段过渡，法兰下端面与外圆保持垂直，开槽两侧壁需留出拔模或刀具让刀空间。预制孔、压入深度、法兰沉台和周边壁厚应一起检查，尤其要确认螺钉穿过方向、装配工具空间以及热熔压头接触位置。对于需要批量选型的结构工程师，这类模型的价值不在于单个零件渲染，而在于把嵌件与塑料孔、螺钉、装配面之间的尺寸链关系固化下来，提前发现螺纹啮合不足、压装干涉、壳体局部缩痕等问题。

　　在维护与返修方面，铜质嵌件比钢制自攻螺套更适合需要导电、耐腐蚀或温和防锈的场合，但铜材较软，过大的锁紧扭矩会使内螺纹变形。因此结构设计中应结合螺钉等级、基材性能和拆装频次确定端面承压面积。若产品需要通过跌落、振动或热循环测试，外圈滚花形状、法兰直径和埋入深度往往比单纯提高螺钉扭矩更有效。通过三维模型提前验证这些边界，可以减少后期修模和试装次数，使塑料壳体上的M3连接点在反复装配后仍保持稳定。
