珀西河畔小型压缩装置结构设计

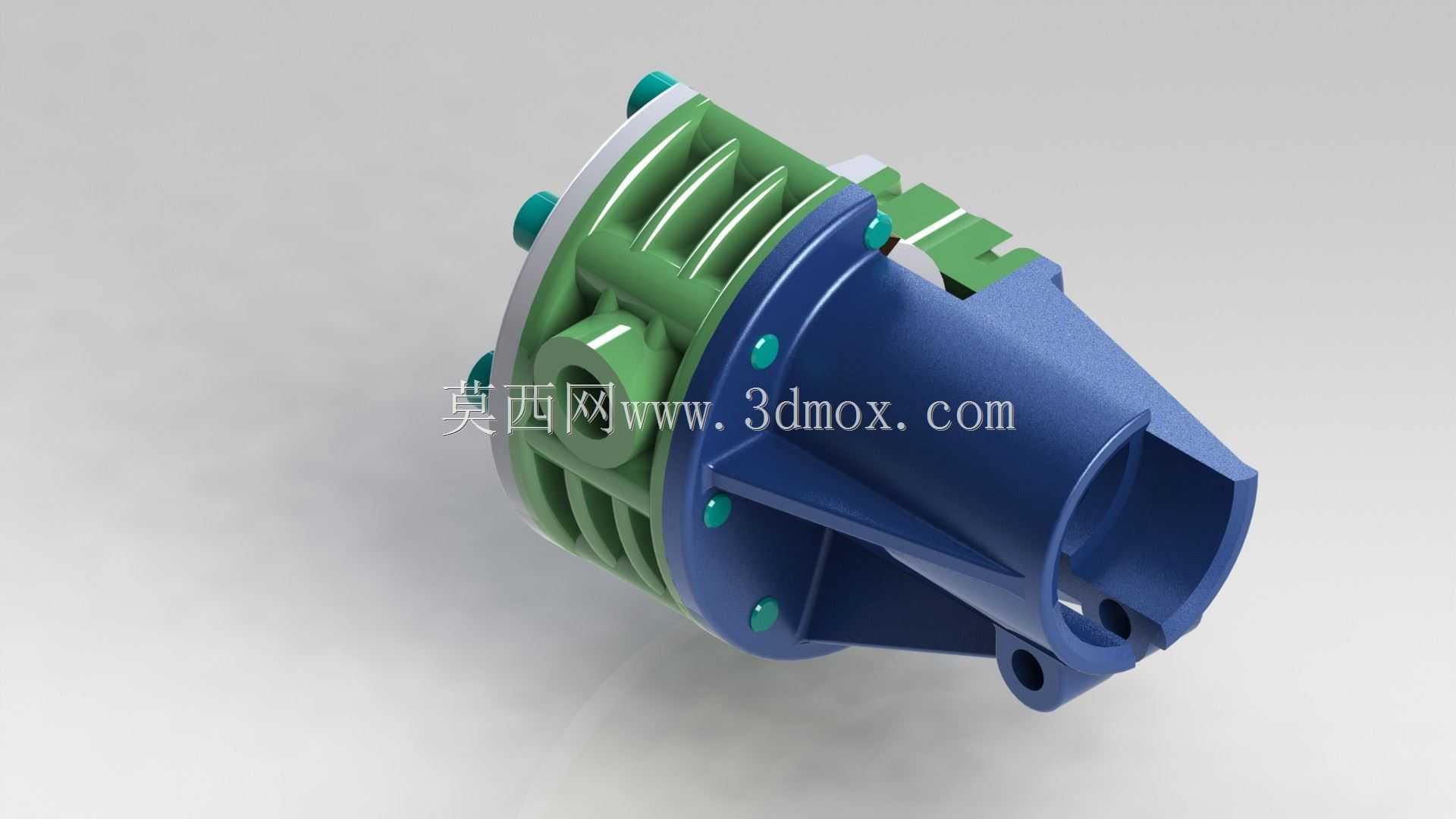

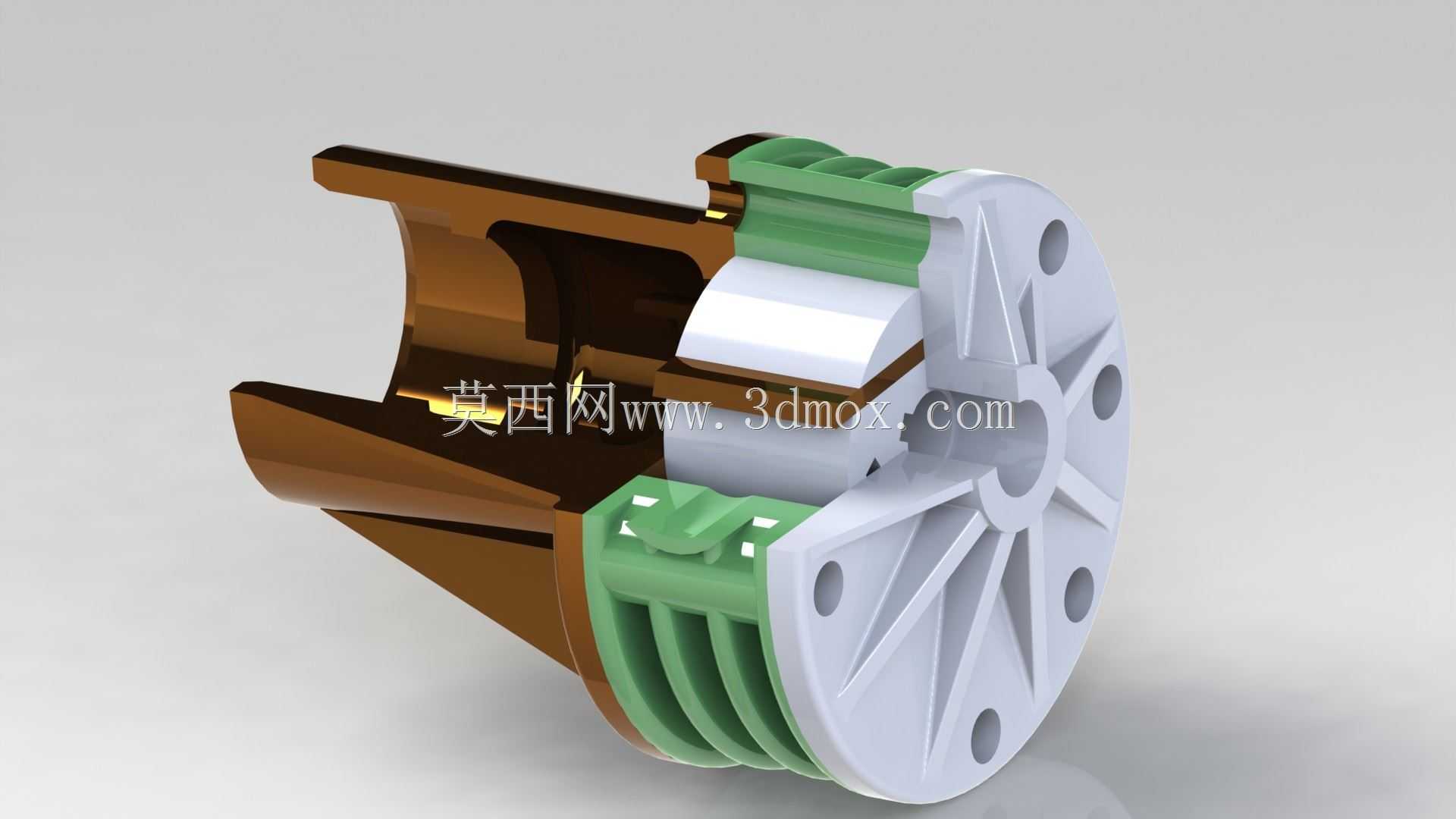

　　这款小型压缩装置的结构设计，核心围绕小流量压缩工况下的空间适配与运行稳定性展开，从现有三维结构能看到，整机采用三段式轴向布局，前端为流体导入的蜗壳式承接段，中段为密封与导流集成段，后端为带辐条加强结构的端盖连接段，整体轴向长度控制在紧凑型安装空间允许的范围内，径向最大尺寸集中在后端法兰端，能够直接适配小口径管路的对接需求。在实际工况应用中，这类小型压缩装置常被布置在实验室小型气源系统、便携式气动辅助设备、狭小空间内的气体增压回路里，不需要额外搭建大型混凝土基座，依靠后端法兰的六个均布安装孔即可完成与安装面板或管路端的固定，安装孔的节圆直径与端盖外缘保留了足够的密封件放置余量，安装时不需要对对接面做额外的精加工适配，

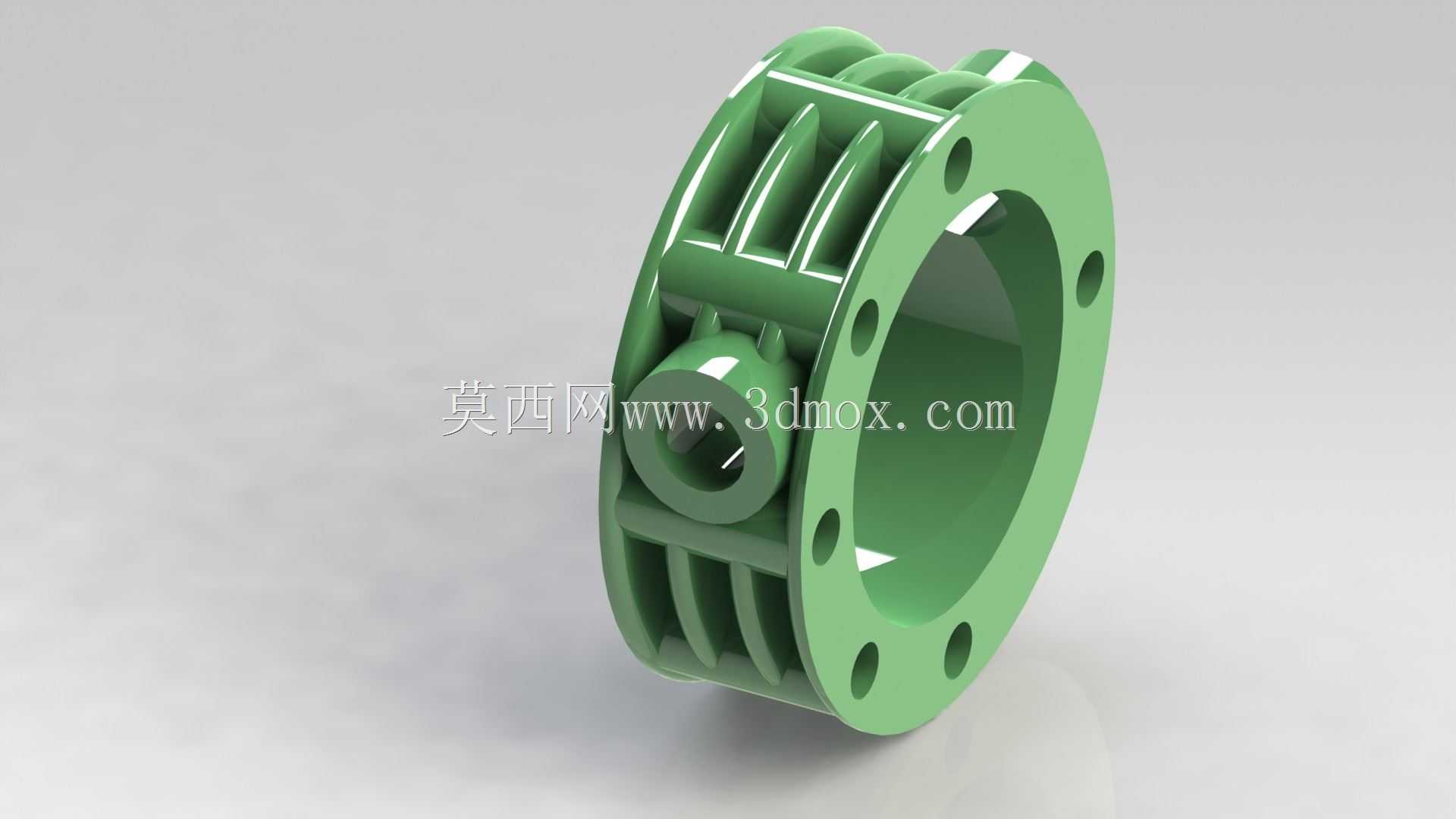

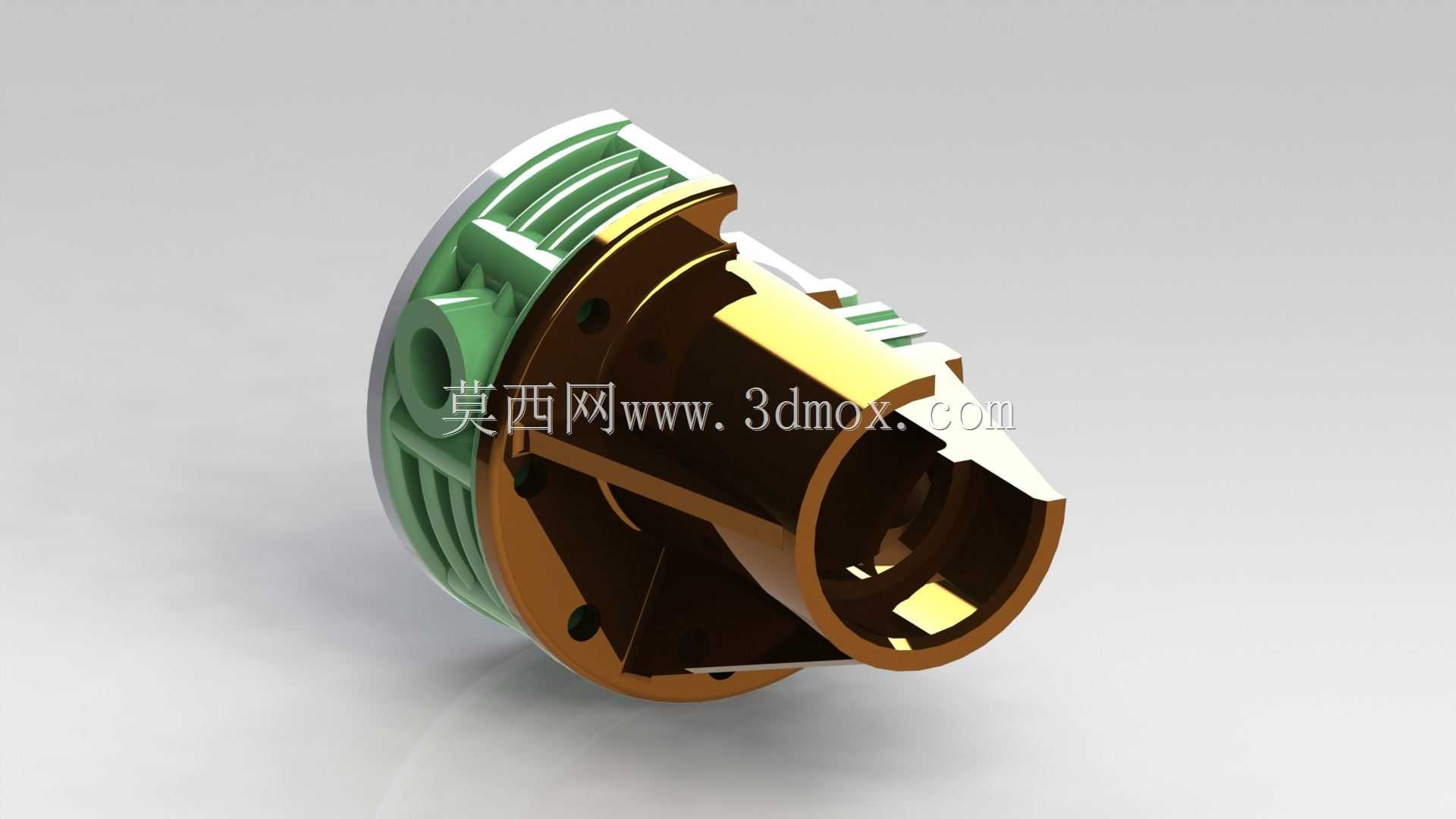

　　普通平面法兰即可完成密封对接。从结构设计思路来看，前端棕色的导入段采用了内凹式流道设计，流道内壁做了顺滑过渡处理，没有出现直角突变的结构，能够在气体进入压缩腔前降低紊流损耗，减少入口处的压力损失。中段的绿色分层结构集成了多级密封与导流叶片的安装位，分层式的设计一方面可以在装配时逐层调整密封件的压缩量，保证不同压力工况下的密封可靠性，另一方面分层形成的散热肋片能够在装置运行时增大与空气的接触面积，带走压缩过程中传导到壳体上的热量，不需要额外加装外置散热结构，进一步压缩整机的占用空间。后端白色端盖采用辐条式加强结构，在保证端盖整体结构强度、承受腔体内压力的同时，尽可能去除了非受力区域的多余材料，既降低了整机整体重量，

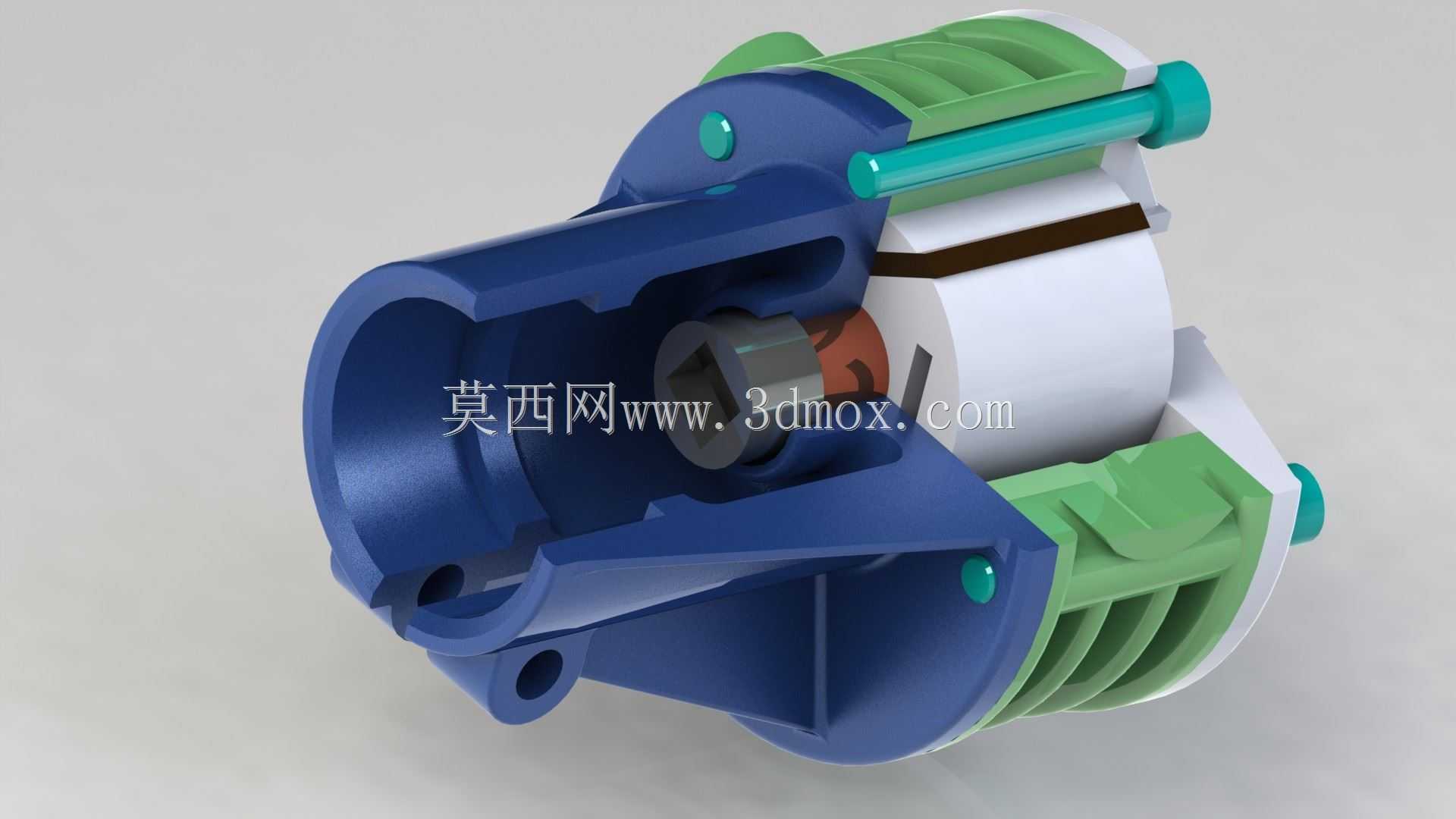

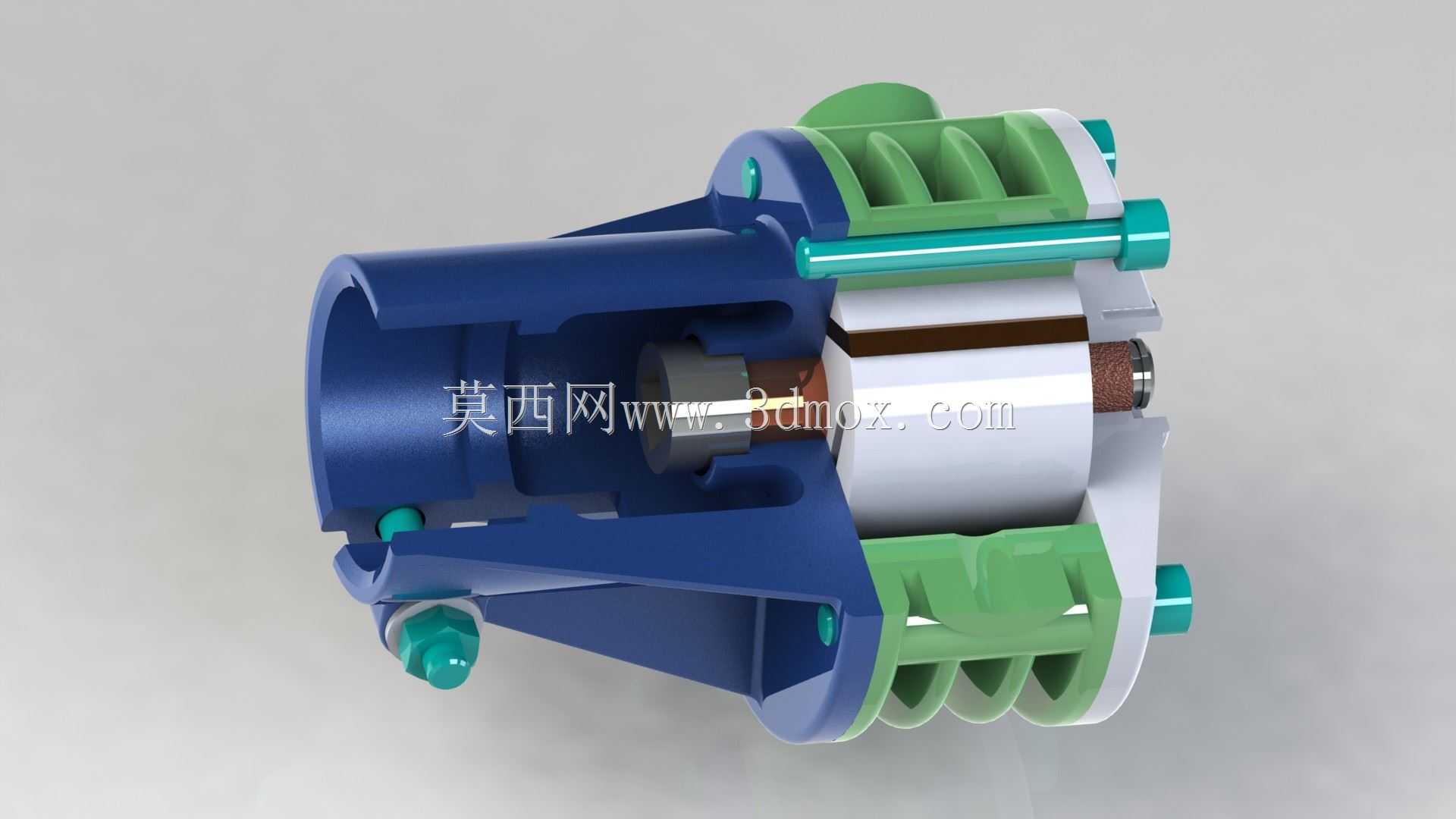

　　也能让端盖在受压时的形变分布更均匀，避免局部应力集中导致的密封面失效。从安装边界来看，整机的最大外轮廓没有突出于后端法兰的外缘，在进行机柜内布置时，只需要预留出法兰对应的安装空间即可，前端导入段的外径小于后端法兰，在对接管路时可以直接伸入管路接口内部，减少额外的转接接头数量，降低整个气路的泄漏点。装置的核心转动部件容纳在中段与后端盖围成的腔体内，从外部结构的配合面可以看出，转动部件的轴向定位依靠中段壳体的台阶面与后端盖的中心定位孔共同完成，装配时不需要额外设计复杂的定位工装，依靠壳体本身的加工精度即可保证转动部件的同轴度要求，降低装配难度。在功能特性上，三段式的壳体结构让后续的维护拆解更便捷，当需要更换密封件或检查内部导流部件时，

　　只需要拆开后端法兰的连接螺栓，即可依次取出中段的密封组件与内部转动部件，不需要将整个装置从管路上完全拆下，减少维护过程中的管路拆装工作量。流道设计上，前端导入段的开口方向与轴向呈一定夹角，能够让进入的气体沿流道壁面形成稳定的旋流，进入压缩腔后气流组织更均匀，提升压缩效率的同时降低气流脉动带来的振动。壳体各段之间的配合面均采用止口定位结构，装配时能够自动保证各段的同轴度，避免因装配错位导致的内部动静部件摩擦，止口处预留的密封槽可以放置不同材质的密封件，适配不同性质气体的压缩需求，无论是普通空气还是惰性气体，都能通过更换密封件满足对应的密封要求。整机的重量集中在法兰端，安装后重心靠近安装面，运行过程中产生的振动能够直接通过法兰传递到安装基座，不需要额外加装减震结构即可保证运行稳定性，对于移动类的小型气动设备而言，这种重心布置也能减少设备移动过程中装置的晃动，提升连接管路的可靠性。
