松下TZ71相机配套假人电池简化结构

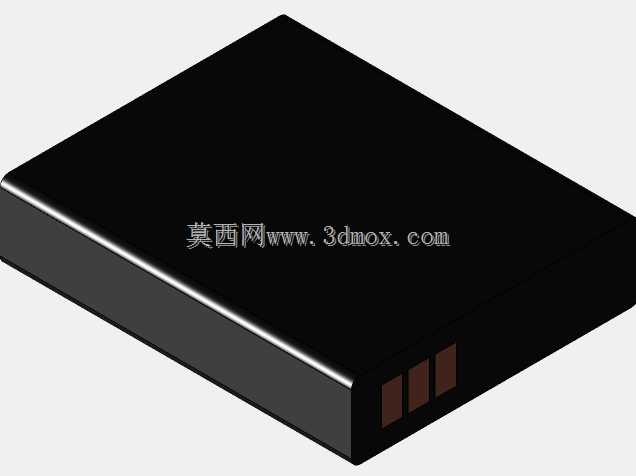

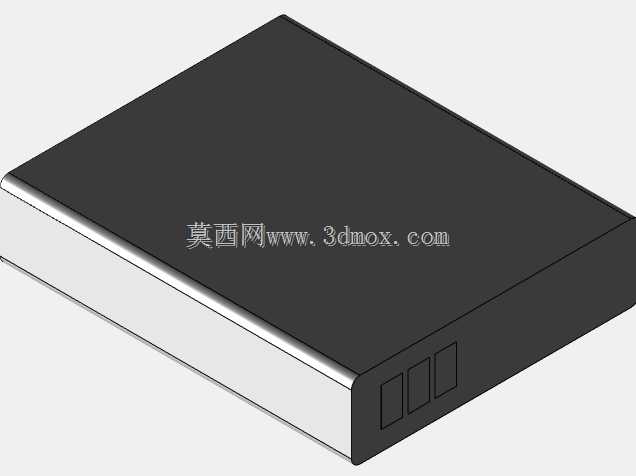

　　在数码影像设备的测试、展厅长期展陈、固定机位长时间录制这类场景里，原装电池的续航短板会直接影响工作连续性，假人电池也就是常说的外接供电适配假电池，是这类场景下常用的配件，本次呈现的是适配松下TZ71便携相机的假电池简化结构。做这类配件的结构设计时，首先要卡准相机电池仓的内部边界，毕竟假电池需要完全替代原装电池插入仓体，不能出现卡滞、松动，还要保证仓盖可以正常闭合，不会因为尺寸偏差顶起仓盖导致密封失效。从结构外形来看，整体采用和原装电池一致的扁平方块造型，主体做了大面的平直处理，没有多余的凸起结构，这是因为电池仓内部空间本身预留的间隙极小，任何超出原装电池轮廓的结构都会导致插入受阻。侧面预留的三个凹槽结构，对应原装电池的触点避让位，

　　设计时特意把这部分的尺寸公差控制在极小范围，避免因为凹槽位置偏移，顶住仓内的触点弹片造成接触不良或者弹片变形。做简化模型的时候，没有复刻原装电池内部的电芯、保护板这些细节，只保留了外部的装配轮廓，这是因为这类简化模型主要用于整机装配干涉检查、展厅展示道具的前期适配验证，不需要还原内部的电气结构，能满足结构匹配验证的需求就足够。从实际使用场景来说，这类假电池一般是外接直流电源，替代原装电池给相机持续供电，避免长时间拍摄过程中更换电池中断录制，尤其是在延时摄影、固定机位监控拍摄、展会样机持续通电展示这类场景里，不需要反复拆装电池，也能避免电池反复充放电的损耗。设计这类结构的时候，首先要测量原装电池的三个方向的最大外形尺寸，

　　包括边角的倒角弧度，因为相机电池仓的边角是和原装电池的倒角完全匹配的，如果倒角做的不对，插入的时候就会在边角位置卡住。侧面的金属切边结构，对应原装电池的金属包边，做简化模型的时候保留了这个台阶结构，是因为电池仓内部的定位筋刚好卡在这个台阶位置，如果省略这个台阶，假电池插入后会出现上下窜动的问题，导致供电触点对位不准。很多新手做这类配件模型的时候，容易只做大面的尺寸，忽略边角的小特征和侧面的避让槽，结果打印出来的样件插不进电池仓，要么就是插进去松垮垮的，稍微碰一下就断电。从安装边界来说，这个假电池插入电池仓后，尾部要和原装电池保持齐平，不能突出仓体平面，不然仓盖的卡扣没法扣合，仓盖上的密封胶条也没法压紧，会影响相机的防尘性能。另外，

　　触点位置的凹槽深度也要控制好，不能太深也不能太浅，太深的话相机的触点弹片伸进去够不到供电触点，太浅的话会把弹片顶的过度变形，时间长了弹片失去弹性，就算装回原装电池也会出现接触不良的问题。做简化模型的时候，特意把这些和装配相关的关键特征都保留了，内部的空腔、电芯卡位这些不影响外部装配的结构都做了简化处理，既可以满足结构验证的需求，也能减少建模和后续3D打印样件的时间成本。在实际的工装测试场景里，这类简化模型还可以用来做电池仓的通止规，验证生产出来的相机电池仓尺寸是否合格，不需要用原装电池做测试，减少原装电池的损耗。另外在做相机外接供电套件的设计时，这个模型可以直接调入装配体，和外接电源的引线、固定结构做干涉检查，避免引线位置和电池仓、仓盖出现干涉，导致仓盖没法闭合。很多做数码配件开发的工程师，在前期方案阶段都会先做这类简化的外部轮廓模型，先把装配匹配的问题验证清楚，再去做内部的导电结构、引线走线的详细设计，能大幅减少后期改模的概率。毕竟这类配件的核心要求就是和原装电池的装配兼容性，只要外部轮廓、关键定位特征、触点位置的尺寸做准了，内部的结构可以根据实际选用的导电模块、引线规格做灵活调整，不需要完全复刻原装电池的内部结构。
