3D打印机用触摸检测占位结构件

　　在桌面级FDM3D打印机的结构设计流程中，很多时候整机装配阶段会遇到部分定制化外购件尚未到位、或是需要提前预留传感器安装位的情况，这类触摸检测占位结构件就是为了适配这类装配需求设计的。从实际应用场景来看，这类部件主要用于打印机进料端或者热端附近的触摸检测工位，用来替代正式的触摸检测传感器完成前期的装配干涉验证、走线空间预留以及安装孔位匹配测试，避免因为外购件交付周期问题拖慢整机的结构迭代进度。

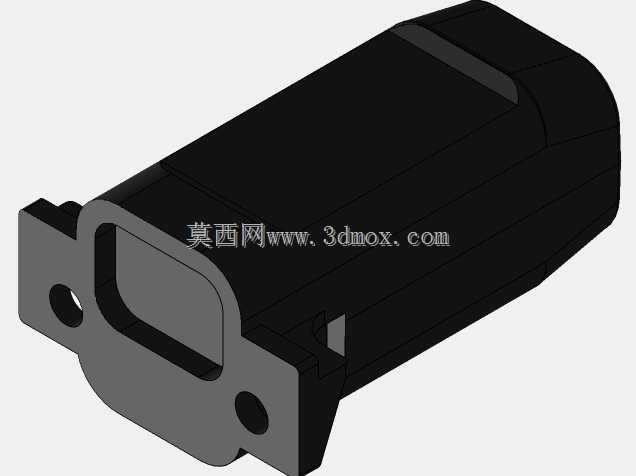

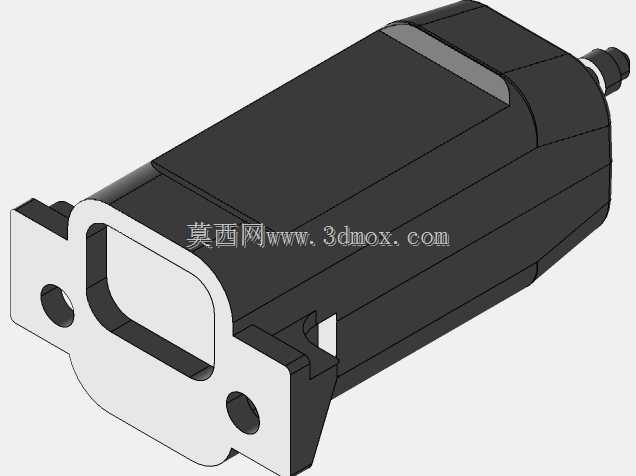

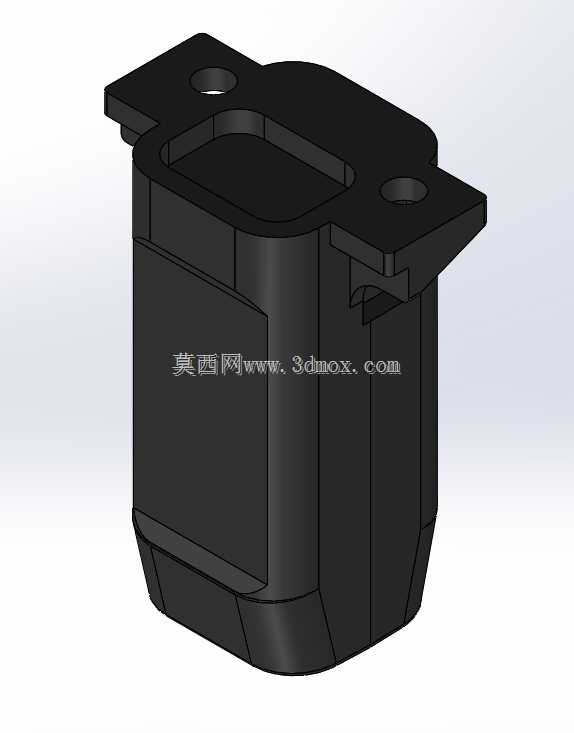

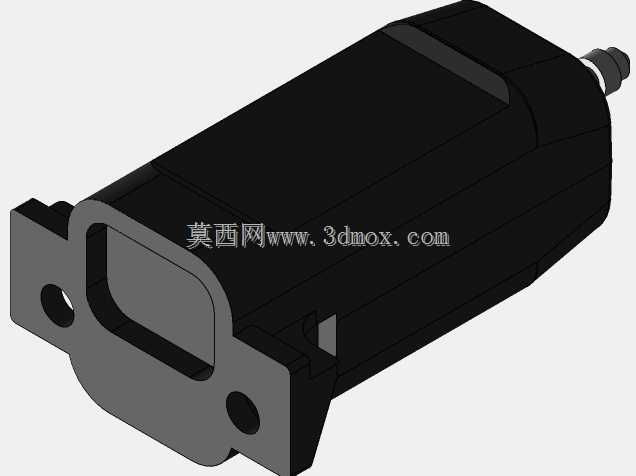

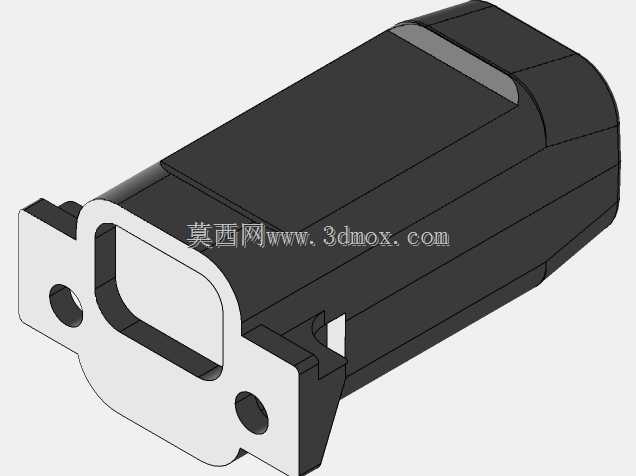

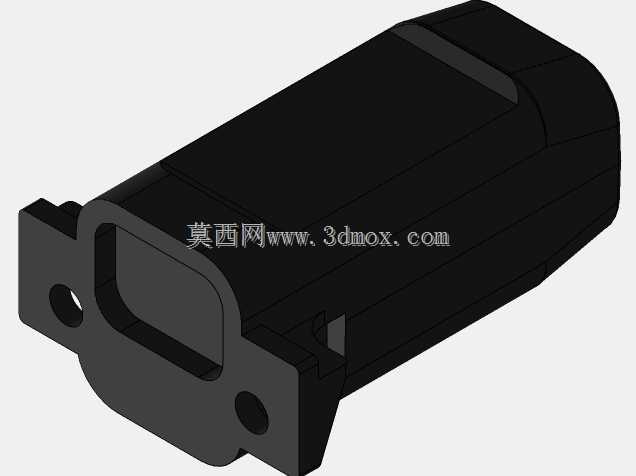

　　从功能特性上来说，这个结构件本身不承担实际的电气检测功能，核心作用是作为组件占位符匹配正式传感器的安装边界与外形轮廓，确保整机装配时周边的钣金支架、走线槽、外壳覆盖件的相对位置完全匹配正式零件的尺寸要求。部件主体采用方块式主体加双侧安装耳的结构，主体部分的腔体预留了足够的空间，既可以适配后续正式传感器的本体尺寸，也能给接插件预留插拔操作的空间，不会出现装配时接插件和周边结构干涉的问题。两侧的安装耳做了向外延伸的平板设计，每个耳片上预留了一个沉头安装孔，安装时可以直接用M3或者M4的沉头螺丝固定在打印机的钣金安装支架上，沉孔设计可以保证螺丝头部完全埋入安装耳表面，不会突出平面刮擦到周边的走线或者运动部件。

　　设计思路上，这个结构没有做冗余的复杂曲面，整体以直面和小倒角过渡为主，一方面是降低占位件本身的3D打印验证成本，前期手板打印时不需要额外添加支撑就能直接成型，另一方面也能保证和周边结构的配合间隙均匀，不会因为曲面加工误差导致装配时出现卡滞。主体底部做了小角度的斜切收边，这个细节是为了适配打印机安装位附近的走线弧度，避免尖锐的直角边缘磨损传感器的连接线外皮，长期使用时降低线材破损短路的风险。主体上方的开口结构完全匹配正式触摸传感器的感应面轮廓，前期装配测试时可以直接模拟传感器的感应面高度，调整对应的触发挡片位置，不需要等正式传感器到位再反复调整机械结构位置。

　　从安装边界来看，这个部件的总宽度由两侧安装耳的外边缘决定，安装孔的中心距完全匹配现有打印机支架的预留孔位，不需要对原有支架做二次打孔修改就能直接装配。主体部分的高度控制在不超出周边运动部件的运动行程范围内，装配完成后不会和X轴或者Y轴的运动滑车产生运动干涉，主体的厚度方向也预留了足够的间隙，和旁边的进料齿轮组件保持至少2mm的安全距离，避免设备运行时的振动导致部件移位碰到运动组件。在实际的结构验证过程中，这类占位件可以帮助结构工程师提前发现安装位的空间不足问题，比如如果前期设计时预留的传感器位深度不够，通过这个占位件的试装就能立刻发现问题，及时调整支架的折弯尺寸或者周边结构的位置，等到正式传感器到货后就能直接完成装配，不需要再对整机结构做返工修改，大幅缩短整机的装配调试周期。另外这个结构的安装耳和主体连接处做了小的圆角过渡，避免应力集中导致安装耳在拧紧螺丝时出现断裂的问题，虽然是占位件，但结构强度也满足前期多次拆装测试的需求，不会因为几次试装就出现结构损坏的情况。
