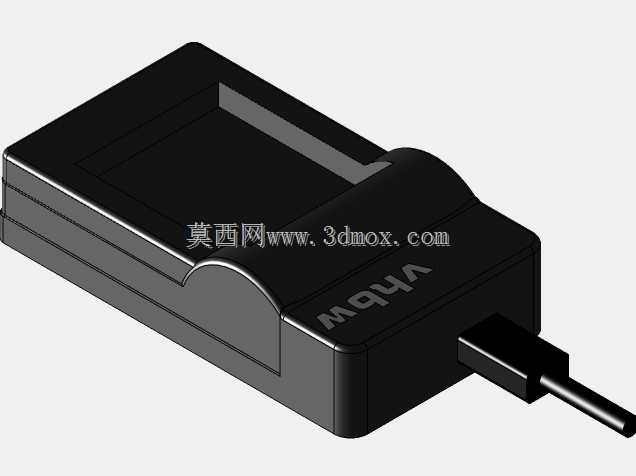

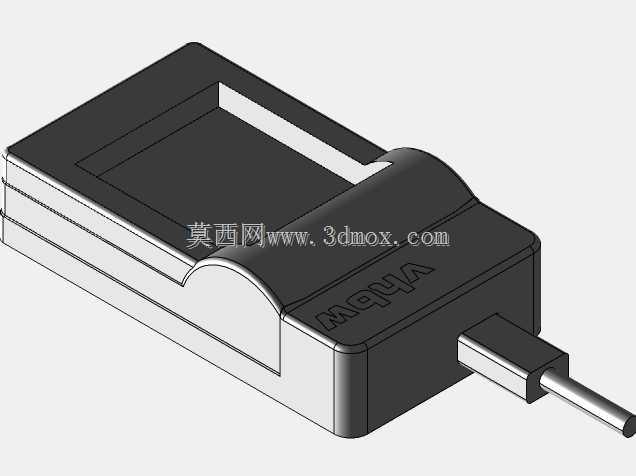

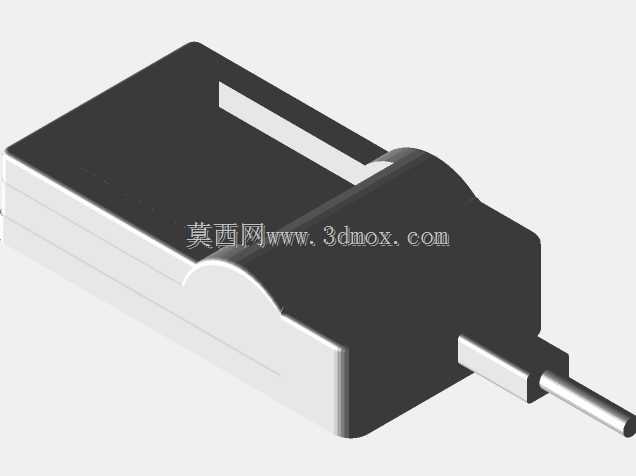

适配Lumix TZ71相机的vhbw充电器简化结构

　　日常数码影像设备的使用场景里，便携相机的续航补能始终是高频刚需环节，这款适配Lumix TZ71相机的vhbw充电器，核心服务于对应型号相机锂电池的日常补能作业，不管是户外采风途中的临时补电、工作室批量备电的桌面放置，还是家用场景下的日常充电，都能匹配对应的使用需求。从实际功能逻辑来看，这款充电器采用直插式出线设计，省去了额外的电源输入接口结构，整体结构更紧凑，插电使用时不需要额外搭配电源适配线，减少了零散配件的携带负担，外出拍摄收纳时不会因为多段线材出现缠绕杂乱的问题。

　　做这个简化结构建模的时候，首先要抓准的是产品的核心安装边界，也就是电池仓的卡位尺寸——必须和对应型号电池的外形轮廓完全匹配，电池放入后不会出现松垮晃动，充电触点的对位偏差控制在合理范围内，避免出现接触不良无法充电的问题。外壳部分做了分色的结构区分，上壳和下壳的拼缝位置沿着产品侧面的弧面过渡，没有生硬的直角转折，一方面是注塑生产时的脱模需求，另一方面日常拿取的时候弧面贴合手掌弧度，插拔插头、取放电池的时候握持手感更顺滑，不会硌手。出线位置做了加厚的应力缓冲结构，日常使用中反复弯折电源线根部的时候，不会轻易出现线皮破损、内线断裂的问题，这也是消费类电子充电器结构设计里很容易被忽略的细节，很多廉价充电器用久了出线位置开裂，就是因为没有做足够的缓冲过渡结构。

　　整体外形走的是实用化的紧凑路线，没有多余的装饰性凸起或者异形结构，放在桌面充电时不会占用过多空间，甚至可以直接插在墙面插排上使用，不会遮挡相邻的插座位。电池仓的凹槽深度做了合理控制，电池放入后露出一小段边缘，取电池的时候不需要抠很深的缝隙，手指就能直接捏住电池边缘提出来，操作更顺手。外壳表面的品牌标识做了凹陷的模纹处理，不是后期印刷的贴纸，长期使用摩擦也不会出现标识脱落的问题。

　　从结构设计的取舍来看，这个简化模型没有做内部的电路板、触点弹片等精细结构，核心还原的是产品的整体外形轮廓、安装卡位、外部接口的位置关系，足够用于数码配件的布局展示、收纳空间的尺寸校核、周边配件的适配设计参考——比如做相机配件的收纳包内衬开槽的时候，就可以直接参考这个模型的外形尺寸挖槽，不用反复测量实物调整尺寸；做桌面充电支架的适配结构时，也能直接匹配充电器的外形做卡位固定。要注意的是，这个模型不是用于生产开模的精确数据，内部的卡扣结构、壁厚参数、电气间隙都没有做细化还原，仅用于结构参考、场景展示类的建模需求，如果要做生产级的结构设计，还需要对照实物补充内部的筋位、卡扣、电路板固定柱等细节，校核安规要求的电气间隙、爬电距离，调整外壳壁厚满足注塑生产的均匀性要求，避免出现注塑缩痕、装配错位的问题。

　　日常使用场景里，这类相机充电器的放置环境比较多样，可能会放在摄影包的侧袋里和镜头笔、备用电池、存储卡盒等配件混放，所以外形上没有突出的易碎结构，插头部分和主体做了顺滑过渡，不会勾挂包内的其他物件，整体的抗摔结构也做了基础的圆角处理，轻微的桌面滑落不会出现外壳开裂的问题。电池放入后的卡位做了轻微的过盈配合设计，哪怕充电器不小心被碰倒，电池也不会轻易从仓内掉出来，避免触点磕碰氧化影响充电接触性能。
