梯形地毯裁切刀片结构设计

　　这款薄型梯形裁切刀片主要面向地毯铺装、软装施工、卷材面料修整以及小型工装裁切场景，在实际作业中承担直线断料、边缘齐边、局部开槽与衬垫修形等工作。刀片整体采用扁平片状构型，主体轮廓为梯形，刃口布置在底部长边位置，顶部保留较窄的夹持与定位区域，能够装入常见的重型美工刀架、地毯裁切刀座或自制工装夹持块中使用。与普通矩形美工刀片相比，梯形轮廓在切入厚地毯、无纺布背衬、PVC底垫、橡胶垫层时具有更好的导向性，两侧斜边可减少材料侧向挤压，使切口在多层复合面料中保持较稳定的直线度。

　　从现场使用角度看，地毯裁切并不只是把材料切断。铺装人员常在地面放线后进行大幅面卷材分割，刀片需要沿靠尺或钢板边缘推进，既要切入毯面纤维层，又要控制切入深度，避免损伤下方已完成的地坪。该刀片厚度方向仅为薄片状结构，侧向阻力小，推进时不容易在柔性材料中产生偏摆。底部长刃承担主要切削任务，刃线与刀体底面形成连续接触边界，在靠尺导向下可获得较平直的断边。顶部窄边区域用于被刀架压板或螺钉固定，其宽度与开孔位置需要与夹持件匹配，否则在反复推拉裁切时容易出现松动、翘曲或刃口偏移。

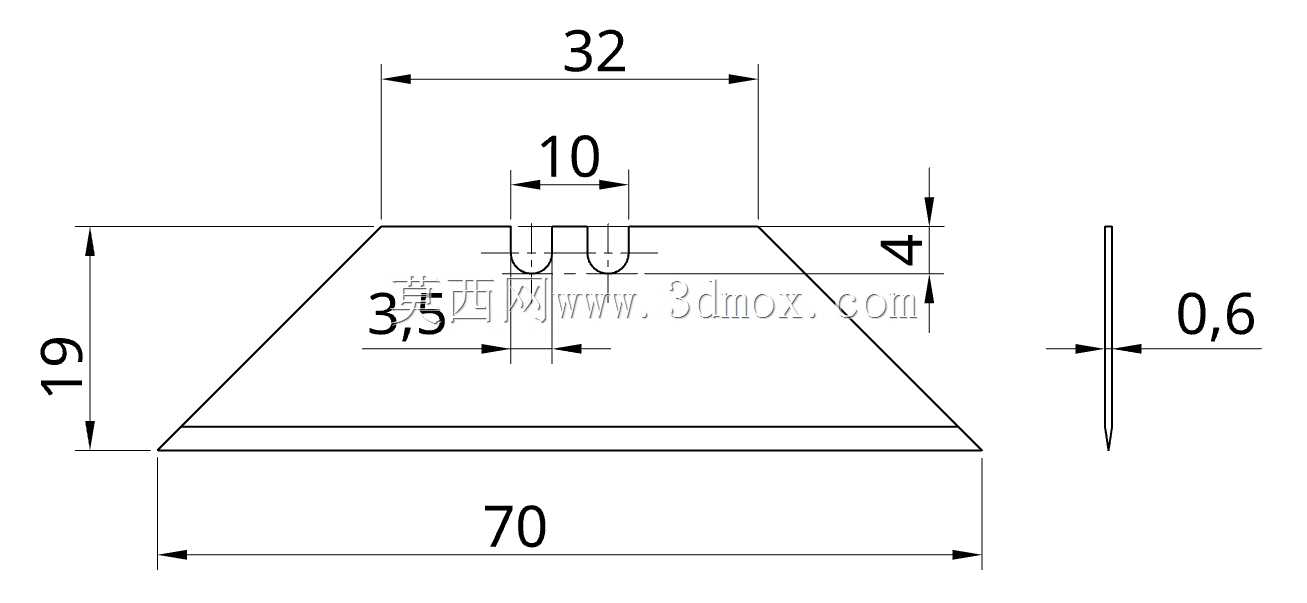

　　外形尺寸方面，刀片底部总长为70mm，顶部夹持段宽度为32mm，梯形高度方向为17mm，顶部窄边距刃口方向的有效高度为4mm。厚度方向为0.6mm，属于典型薄刃钢片尺寸，既能保证刃口锋利度，也能在正常手工裁切载荷下维持平面刚度。顶部设置两个安装槽位，槽孔中心间距约为10mm，槽宽约3.5mm，这种长圆槽形式比固定圆孔更便于调整刀片在刀架中的伸出量。装配时可通过槽位微调刃口暴露长度：浅装时适合薄垫、地毯背衬和精细修边，深装时适合较厚毯面或多层叠切，但伸出量过大将降低横向稳定性，容易在推进中产生颤纹。

　　结构建模时需要重点处理几个工程细节。其一是梯形轮廓的斜边过渡，侧边并非装饰线，而是裁切过程中避让材料堆积和刀架轮廓的重要边界；斜边与顶边、底边的交点应保持清晰，避免在数控展开或激光切割轮廓中出现多余圆角导致装配干涉。其二是顶部槽孔的位置基准，两槽相对刀片中心线对称布置，槽孔长度方向与刀片受力方向需要协调，若夹持螺钉压紧后槽孔边缘产生应力集中，薄钢片可能在重载推进时出现撕裂。其三是刃口区域的表达，三维模型中虽然可以将刀片建成均匀薄板，但在工程图或制造说明中应明确刃口磨削方向、刃角和倒角要求，因为实际锋利性并不取决于外形轮廓本身，而取决于热处理硬度、刃口研磨角度和表面毛刺控制。

　　在刀架匹配上，该刀片适合采用压板式夹持。夹持面应覆盖顶部32mm宽区域，并尽量靠近槽孔两侧，以减小悬臂长度。刀片中心线应与刀架推进方向一致，底边刃口相对刀架导向面的平行度会直接影响裁切质量；若刃口歪斜，地毯表层纤维可能被拉毛，背衬处则会出现阶梯状切口。对于设备集成场景，也可将该刀片安装在简易导向裁切工装上，由滚轮压脚固定卷材，刀片沿直线导轨推进，完成重复性地毯样块裁断。此时0.6mm厚度有利于降低刀片占用空间，但工装压板必须提供足够支撑，不能只夹持顶端小面积区域，否则薄板在切入高密度地毯时会发生弹性让位。

　　从材料和工艺角度看，这类刀片通常采用高碳钢或合金工具钢制成，经淬火回火后获得较高硬度，刃口部位再进行磨削。模型外形需要为后续热处理变形预留工艺意识：薄长件在淬火中容易出现平面翘曲，因此梯形轮廓的宽底窄顶结构在设计上不宜开设过多缺口，槽孔也应避开高应力弯折区。若用于批量切割橡胶垫或含砂粒较高的地毯背衬，刃口磨损会加快，选型时应关注刀片可更换性，而不是单纯追求一次装夹后的伸出长度。

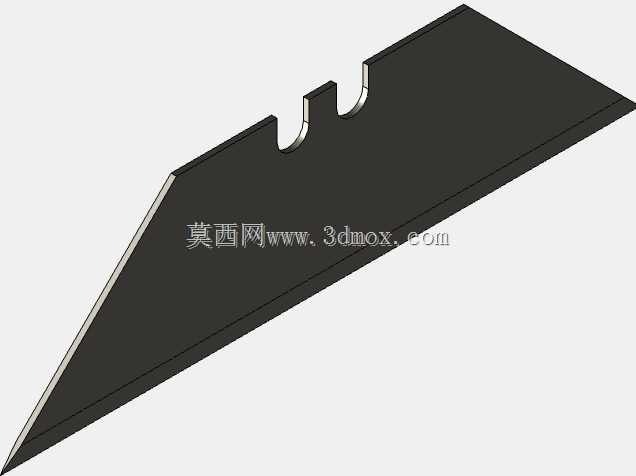

　　三维设计过程中，可将该零件作为刀具库中的标准易损件处理。建模时先绘制对称中心线，再建立70mm底刃、32mm顶边和17mm高度的梯形轮廓，随后在顶部按10mm间距布置3.5mm宽槽孔，最后统一给定0.6mm板厚。出图时应把底边作为刃口基准，把顶部槽孔作为安装基准，标注整体长度、梯形高度、槽孔位置和厚度，便于刀架设计人员校核干涉边界。对于需要仿真的场景，可重点分析刀片在侧向推力下的薄板变形，以及槽孔压紧区的局部应力，而不必复杂模拟纤维切断过程。

　　整体而言，该刀片结构简单，但尺寸基准和装配边界明确，既适合手工地毯裁切工具，也可作为自动化轻载裁切设备中的替换刃片。其设计核心在于用梯形宽刃保证直线裁切稳定性，用顶部双槽实现可调夹持，用0.6mm薄板降低切入阻力，使柔性卷材在连续推进中获得整齐、可控的切口。
