小型L型围栏直角连接固定件结构设计

　　日常户外庭院围栏、室内木质防护栏、小型宠物圈养围栏的搭建场景里，直角转角位置的连接可靠性一直是现场安装容易出问题的环节——传统直片式连接件需要在拼接位额外做裁口处理，对现场施工的裁切精度要求高，普通DIY用户很难做到拼接严丝合缝，后期受木材温湿度胀缩影响，转角位置很容易出现缝隙变大、连接松动的情况，这款L型围栏连接配件就是针对这类场景做的定向结构优化。

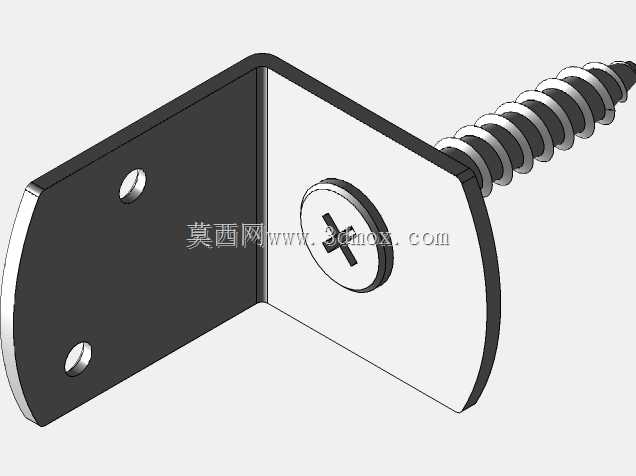

　　从结构设计逻辑来看，这款配件采用90度一体弯折的L型本体，两个安装面分别对应转角位置的两根相邻围栏型材，不需要对围栏杆件做额外的裁口、铣边加工，直接贴靠在杆件的外侧直角位置即可完成定位，大幅降低了现场安装的操作门槛。两个安装面的边缘都做了圆弧过渡处理，没有尖锐的直角飞边，一方面能避免安装过程中划伤施工人员，另一方面也不会在木质杆件表面压出明显的应力压痕，减少木材局部开裂的风险。

　　安装孔位的布局经过实际受力验证，垂直于地面的安装面上设置了两个沉头安装孔，两个孔位沿竖向排布，间距适配常规30-50mm厚度的木方围栏立柱，沉头结构可以让安装螺丝的头部完全埋入配件本体平面以下，不会突出表面刮蹭过往人员，也不会影响后续围栏表面的装饰处理。平行于围栏横向杆件的安装面中心位置设置了一个十字槽自攻螺丝安装位，搭配配套的自攻螺丝可以直接锁紧横向围栏杆件，单颗螺丝的锁紧力足够承受常规围栏的横向推力，同时中心位的锁紧设计可以让两个连接面的受力更均匀，避免长期受力后出现连接面翘起的问题。

　　从安装边界尺寸来看，这款配件的两个弯折边长度控制在40mm左右，适配市面上绝大多数家用小型围栏的木方、型材尺寸，不会因为配件尺寸过大突出围栏表面影响美观，也不会因为尺寸过小导致连接受力面积不足。配件本体采用冷轧钢板冲压弯折成型，板材厚度控制在2mm，既保证了连接所需的结构强度，不会在长期受力后出现弯折变形，又不会因为板材过厚导致弯折处应力集中、出现开裂隐患。弯折位置采用大圆角冲压工艺，弯折半径和板材厚度匹配，避免弯折处出现微裂纹影响结构寿命。

　　实际使用过程中，这款配件除了用于围栏的直角转角连接，还可以拓展用于小型木质花架的直角拼接、户外木栈道的边角加固、家用置物架的层板与立柱连接等场景，只要是两个垂直杆件的外侧直角固定需求，都可以通过这款配件实现快速连接。相比传统的直片角码，这款L型结构的配件在安装时不需要额外辅助定位，只需要将配件卡在两个杆件的直角位置，预拧一颗螺丝即可完成临时固定，后续再锁紧其余螺丝即可，单人就能完成全部安装操作，不需要额外的人员辅助扶稳杆件。

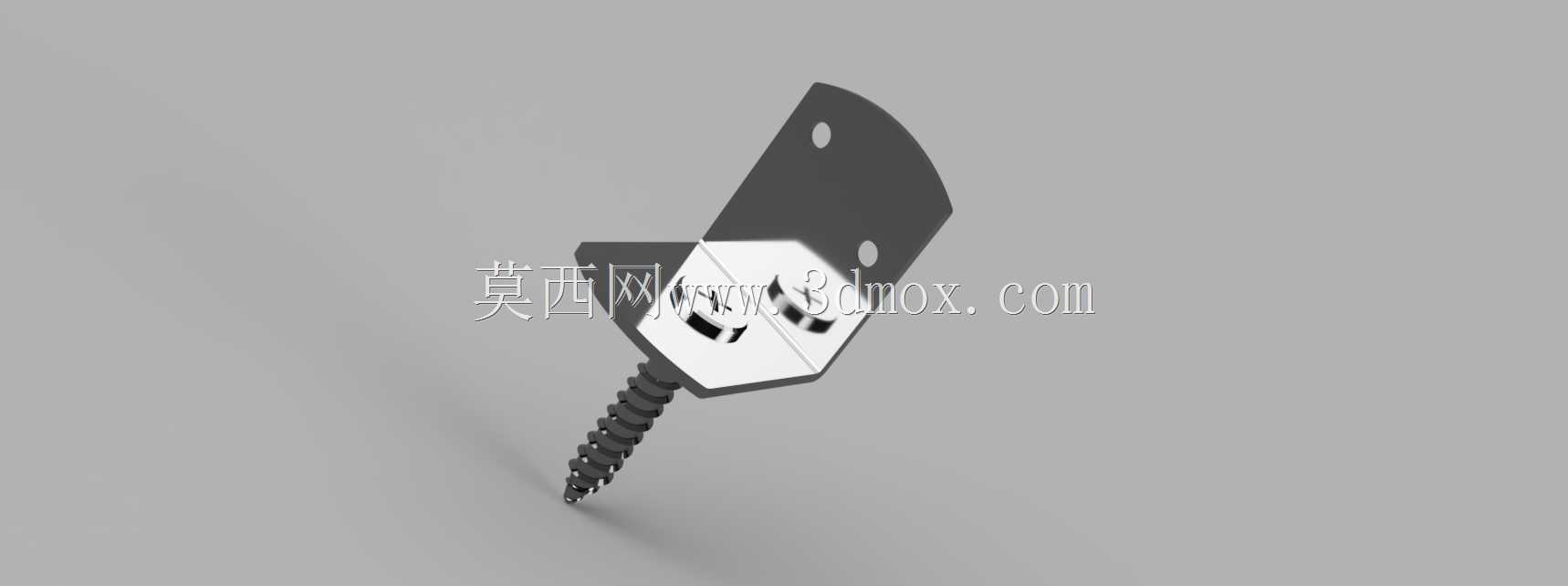

　　在建模细节处理上，这款配件的所有安装孔都做了沉头孔的拔模斜度处理，和实际冲压生产的工艺完全匹配，沉头孔的深度刚好适配常用的十字槽自攻螺丝头部尺寸，不会出现螺丝头突出或者沉头过深导致板材局部压溃的问题。配件表面的处理预留了喷涂、镀锌的工艺余量，模型里的边缘圆角、弯折弧度都和实际量产的五金配件精度一致，导入装配环境后可以直接和围栏木方、自攻螺丝做干涉检查，验证安装过程中是否会出现孔位错位、螺丝长度不足等问题，减少实际生产安装中的试错成本。

　　针对木质围栏的使用特性，这款配件的安装孔位都做了轻微的腰型余量设计，允许木材在温湿度变化产生胀缩时，有微小的位移余量，避免硬连接导致木材被螺丝拉裂，同时也能降低现场安装时的孔位对位精度要求，即使杆件拼接有微小的尺寸误差，也能通过腰型孔的余量完成安装，不会出现孔位对不上无法锁紧的情况。配件的外露面没有多余的凸起结构，安装完成后和围栏表面基本齐平，不会积留雨水、灰尘，降低长期户外使用的锈蚀风险，延长配件的使用寿命。
