诺基亚5110单色液晶显示模组结构设计

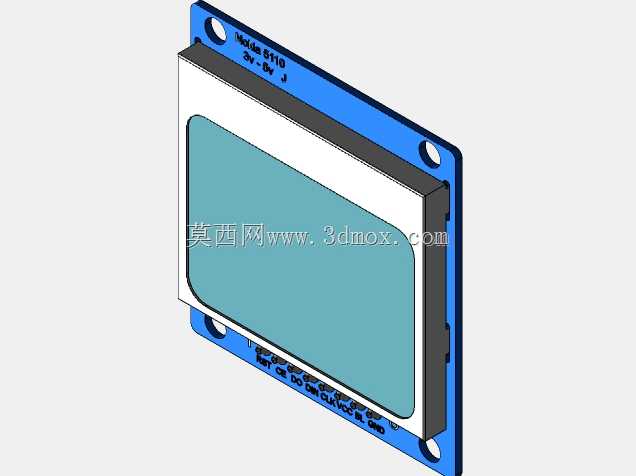

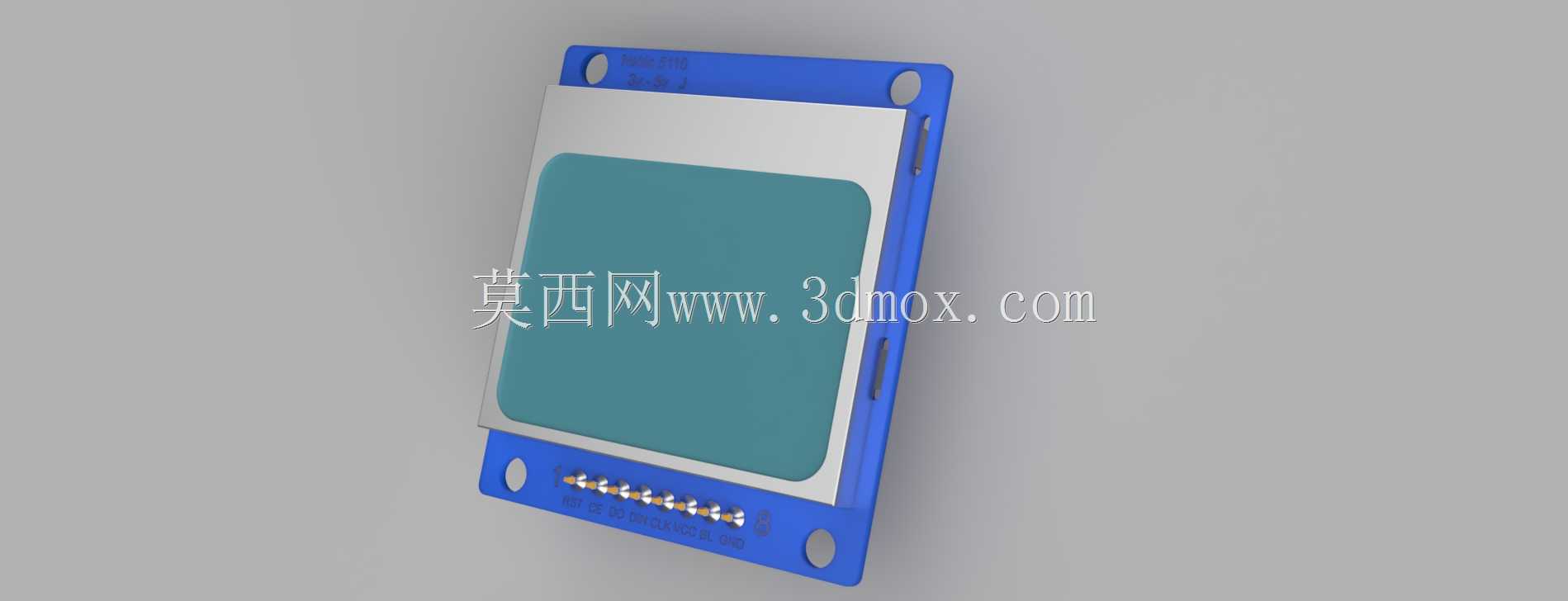

　　在嵌入式开发、小型工控终端、老旧功能机维修复刻、简易人机交互界面搭建场景中，这类低功耗单色液晶显示模组的应用覆盖度极高，很多做小型手持检测设备、户外低功耗数显装置的工程师，都会优先选用这类结构成熟、驱动逻辑简单的显示组件做方案适配。从结构设计角度看，这款显示模组采用蓝白双色PCB基材做承载基底，外围预留的四个圆形安装孔位完全匹配行业通用的M2螺丝安装规格，孔位间距经过标准化校准，不管是直接锁附在设备前壳的塑料立柱上，还是通过铜柱垫高固定在主控电路板上方，都能保证安装后无偏移、屏幕显示区域和外壳视窗完全对齐，不会出现漏边、视窗遮挡的问题。模组下半部分排布的8Pin直插焊盘是核心电气连接界面，焊盘间距采用标准2.54mm排针适配尺寸，

　　工程师在做配套电路设计时，既可以直接焊接直插排针做可拆卸连接，也能通过软排线转接实现板对板贴合安装，焊盘的走线宽度做了加宽处理，能避免焊接过程中焊盘脱落、信号传输阻抗不稳定的问题。显示区域的保护结构做了分层设计，最外层是磨砂质感的液晶偏光片，下方贴合金属屏蔽罩，既能阻挡外部电磁干扰对显示信号的影响，也能在装配过程中避免硬物直接刮花液晶层，金属屏蔽罩和蓝色PCB基材的边缘做了包边压合处理，不会出现屏蔽罩翘起、移位的情况，日常拆装维修时也不容易造成屏幕物理损坏。从实际使用的功能特性来看，这类单色显示屏的功耗远低于同尺寸彩色TFT屏，在电池供电的便携设备中，能大幅降低整机待机功耗，延长设备续航时间，

　　其84*48的像素分辨率足够显示简单的字符、数字参数、简易图标，完全满足温湿度显示、设备运行状态提示、参数数值回显这类基础交互需求，不需要复杂的图形渲染逻辑，对主控芯片的性能要求极低，哪怕是最基础的8位单片机都能轻松驱动，不会占用过多的主控运算资源。在做整机结构适配的时候，需要注意屏幕正面和外壳视窗之间要预留0.2-0.3mm的间隙，避免外壳装配压合时直接挤压液晶层造成屏幕漏液、显示花斑的问题，屏幕背面和主控板之间要避开高度超过1mm的元器件，防止装配时元器件顶到PCB背面造成屏幕变形。另外这款模组的侧边做了限位卡槽结构，在做嵌入式安装时，可以直接卡入外壳预设的卡槽内，不需要额外打胶固定，既能提升装配效率，

　　也方便后期维修更换屏幕时直接拆卸，不会因为残胶影响二次装配。很多做复古电子设备复刻、开源硬件项目的开发者，在做结构建模时经常会忽略屏幕安装的公差预留，要么把安装孔位做的和孔位完全等大造成装配时螺丝无法穿入，要么把视窗开口做的过小遮挡显示区域，这个三维结构模型把所有安装边界、外形尺寸、焊盘位置、凸起结构都做了1:1的还原，工程师在做配套结构设计时，可以直接导入模型做干涉检查，提前验证安装空间是否充足，避免开模或者打样后才发现结构适配问题，减少反复改模的成本。从生产装配的角度看，这款模组的所有元器件都排布在PCB的单侧，波峰焊或者手工焊接时都不需要翻板操作，能提升生产焊接的效率，屏幕的FPC连接部位做了加固处理，反复弯折也不会出现排线断裂的问题，适合在需要经常拆装维护的设备中使用。
