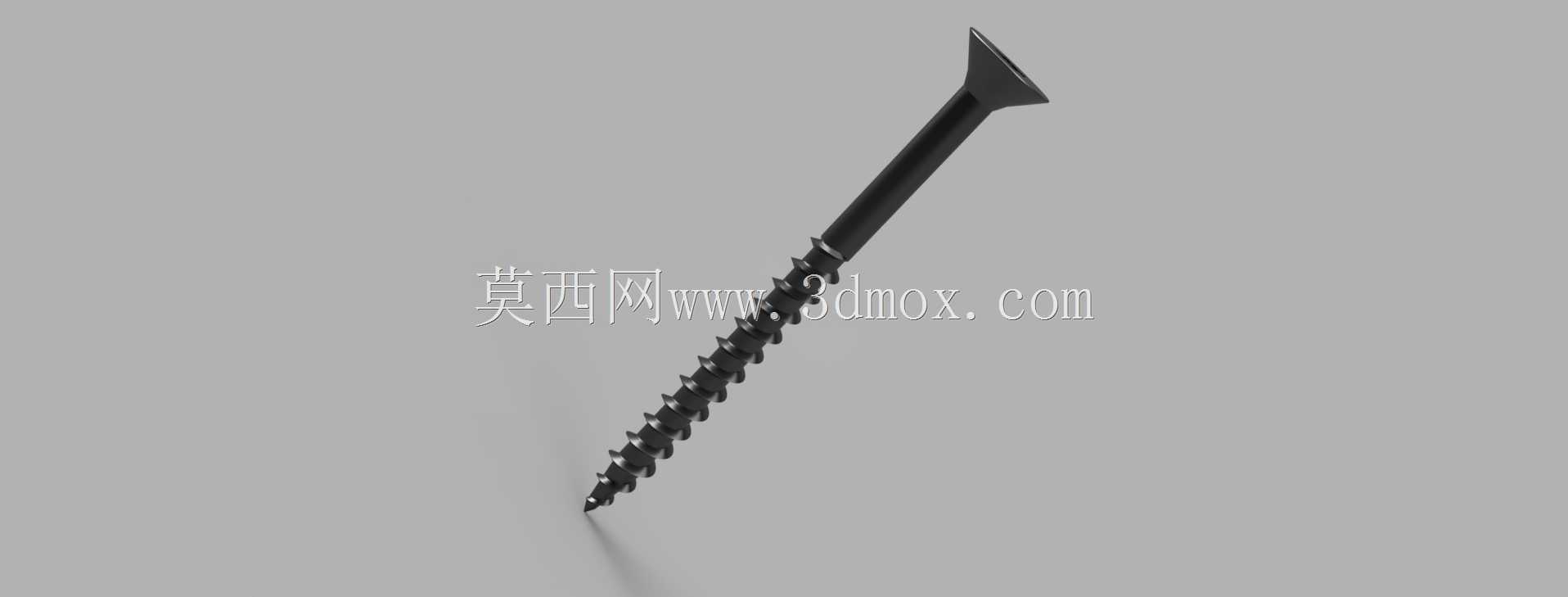

TX20驱动沉头木螺钉4x50紧固连接件

　　这款沉头木螺钉采用TX20梅花驱动结构设计，公称直径4mm，公称长度50mm，沉头头部可完全沉入安装基材表面，安装后无凸起结构，不会对后续饰面安装、部件贴合造成干涉，在木质构件连接、家具装配、装饰面固定、仪器仪表非金属壳体紧固场景中应用广泛。从实际使用场景来看，这类螺钉常被用于实木家具的框架拼接、装饰面板与木质基层的固定、户外木作构件的连接，以及仪器仪表内部木质衬板、绝缘结构件的紧固作业，相比普通十字驱动螺钉，TX20梅花驱动的接触受力面积更大，拧紧过程中不易出现滑牙、批头脱出的问题，尤其是在需要较大拧紧力矩的硬木基材安装场景中，能有效降低驱动端磨损，提升装配效率，减少安装过程中螺钉头部损坏的概率。设计过程中，

　　沉头的锥面角度匹配通用沉孔加工参数，安装时无需额外加工特殊形状的沉孔，使用常规沉孔钻即可加工出适配的安装位，头部锥面在拧紧过程中会自然与沉孔锥面贴合，自动找正安装同轴度，避免螺钉安装偏斜导致的连接强度下降。螺杆部分的螺纹采用大螺距三角牙设计，针对木质基材的纤维结构优化了牙型角度，拧入过程中可以顺畅切割木质纤维，无需预先在硬木基材上加工完整底孔，仅需加工导向小孔即可完成拧入作业，螺纹牙底的圆弧过渡设计可以降低应力集中，避免螺钉在拧紧或者受载过程中从牙底位置断裂。螺杆靠近头部的位置设置有一段无螺纹光杆段，安装时该段可以穿过上层被连接件，让螺纹段完全咬合下层基材，提升连接的紧密性，避免两层被连接件之间出现间隙，

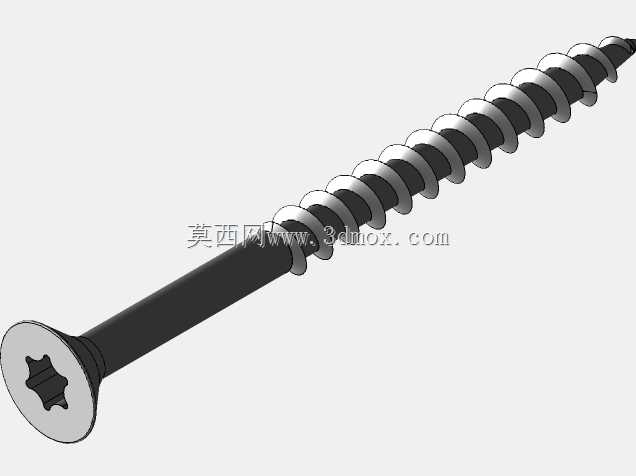

　　尤其是在多层板材叠接的场景中，光杆段的存在可以让上层板材被头部压紧在下层基材上，不会因为螺纹的咬合作用导致两层板材之间无法完全贴合。头部的TX20驱动槽深度经过优化，既保证了足够的批头咬合深度，避免拧紧时批头脱出，又不会因为槽深过大导致头部结构强度下降，在达到额定拧紧力矩时，头部不会出现开裂、变形的问题。从安装边界来看，这款螺钉的沉头最大直径约8mm，安装时需要预留的沉孔深度约3mm，沉孔加工直径控制在8.2-8.5mm即可保证头部完全沉入，不会突出安装面；拧入木质基材的有效螺纹深度建议不小于30mm，在硬木材质中安装时，底孔直径建议加工为2.8-3mm，软木材质中底孔直径可缩小至2.2-2.5mm，避免底孔过大导致螺纹咬合力不足，

　　或者底孔过小导致拧入时基材开裂。在仪器仪表类设备的装配中，这类螺钉常被用于内部木质绝缘衬板、装饰性木质外饰件的固定，沉头安装后表面平整，不会突出外表面影响设备的整体外观，也不会在设备搬运、使用过程中剐蹭操作人员或者外接线路；在家具装配场景中，沉头结构安装后可以配合腻子、饰面对安装位进行遮盖，实现完全隐藏式的紧固效果，不会破坏家具的整体外观一致性。螺纹的牙尖经过锐边倒钝处理，拧入过程中不会过度切断木质纤维，保留基材本身的结构强度，同时降低拧入时的阻力，即使用手动螺丝刀也可以顺畅完成拧入作业，不会出现需要过大外力导致螺钉歪斜的问题。螺杆的表面采用发黑处理，具备基础的防锈能力，适合在室内干燥环境下长期使用，如果用于户外木作场景，也可以根据需求更换为镀锌或者不锈钢材质的同规格产品，三维建模过程中完整还原了螺纹的牙型轮廓、沉头的锥面角度、TX20驱动槽的内部结构，在做装配干涉检查时，可以直接调用模型验证安装位的沉孔尺寸、螺钉长度是否适配，避免实际装配时出现螺钉过长穿透基材、或者过短导致咬合力不足的问题，也可以验证驱动批头的操作空间是否充足，避免因为周边结构干涉导致批头无法完全插入驱动槽，影响装配作业。
