车载剪式千斤顶三维结构设计模型

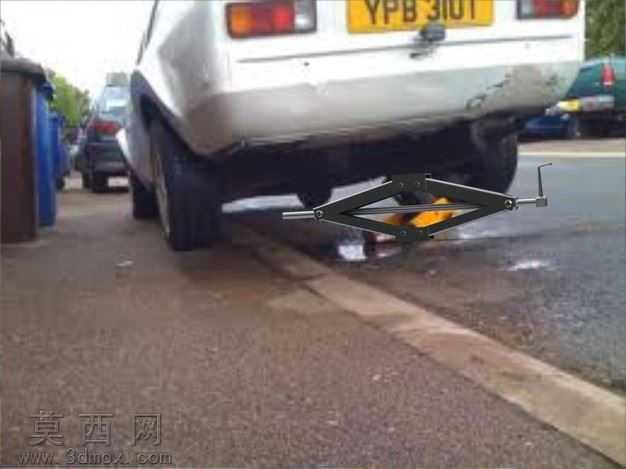

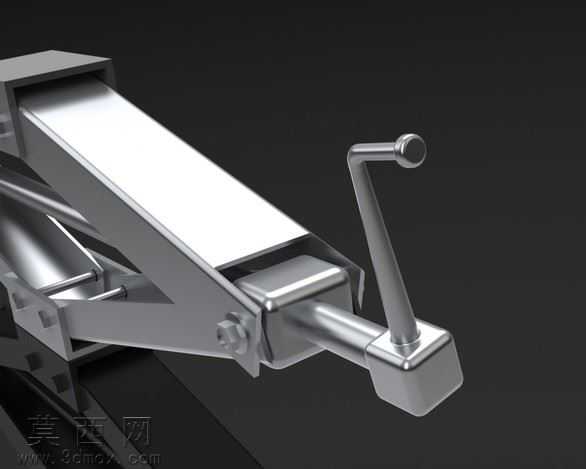

本模型为车载场景适配的剪式千斤顶三维设计成果，建模阶段采用自底向上的装配设计思路，先完成核心传动丝杆、铰接臂架、支撑底座、顶部承托台、手摇驱动柄等单个零件的参数化建模，每个零件的尺寸均参考民用乘用车车载千斤顶的通用规格设定，丝杆的螺距、臂架的铰接孔位、承托面的弧度都经过尺寸校核，确保装配后各部件无运动干涉。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：金属铰接臂架采用哑光银灰色金属材质，模拟冷轧钢板冲压成型后的表面质感，添加了细微的冲压纹理与边缘倒角的高光反射效果；底部支撑底座采用哑光黑色喷塑金属材质，还原车载千斤顶底座的防滑耐磨涂层质感；手摇驱动柄采用亮面镀铬金属材质，突出操作部件的金属光泽；支撑脚垫部分添加了橡胶材质的粗糙纹理，模拟接触地面时的防滑属性。结构设计上，该剪式千斤顶采用菱形铰接连杆结构，通过转动丝杆带动两组对称铰接臂的夹角变化，实现顶部承托台的升降动作，模型完整还原了剪式结构的运动逻辑，铰接处的转动副、丝杆与螺母座的螺旋传动副都做了运动约束设置，可模拟千斤顶从最低收纳高度到最高顶升高度的完整行程。设计过程中充分考虑了车载使用的便携性需求，整体结构紧凑，收纳状态下厚度较小，可适配车辆后备箱工具槽的存放空间，顶部承托台的凹槽结构专门对应乘用车底盘的顶升支撑点，避免顶升过程中出现滑脱风险，底部底座的加宽设计提升了地面接触的稳定性，降低顶升作业时的侧倾隐患。模型同时还原了手摇柄的折叠收纳结构，非使用状态下手摇柄可贴合臂架放置，减少整体占用空间，各铰接位置的销轴、限位结构都做了细节还原，完整呈现了剪式车载千斤顶的机械结构原理与实际使用形态。
