卧式液压千斤顶三维设计作品

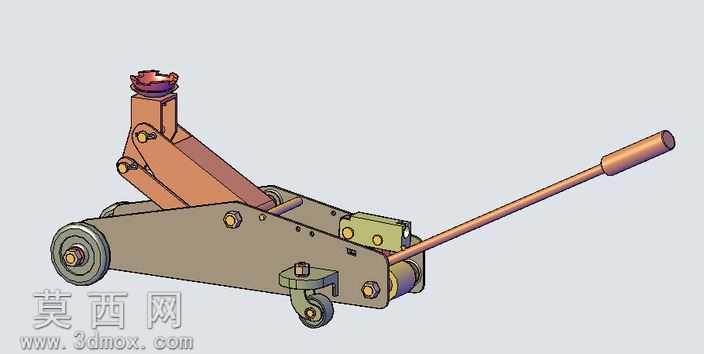

本作品为卧式液压千斤顶的三维建模设计成果，建模阶段严格遵循卧式液压千斤顶的真实机械结构比例完成搭建，首先梳理了卧式千斤顶的核心组成逻辑：包含承载顶升座、液压动力缸体、杠杆操作手柄、移动滚轮组、机架主体、泄压控制阀六大核心模块，建模过程中对每一处连接结构都做了精准还原，比如顶升座与机架之间的铰接销轴结构、液压活塞杆与顶升臂的传动连接结构、操作手柄与液压柱塞泵的联动结构，都按照实际机械配合关系完成了尺寸匹配，避免出现结构干涉的问题。材质与渲染阶段，针对不同部件的真实材质属性做了区分设置：机架主体采用哑光棕褐色金属漆材质，还原汽修类工具常用的耐磨漆面质感，表面添加了细微的颗粒质感模拟工业漆面的磨砂效果；操作手柄采用金属镀铬材质，设置了合适的反射参数模拟金属杆的光滑亮面质感，手柄末端添加防滑橡胶材质提升真实感；滚轮部分采用黑色硬质橡胶材质搭配金属轮毂，还原脚轮的真实触感；顶升座的承载顶面设置了红色耐磨橡胶垫，模拟实际使用中防止刮伤被顶升物体的防护结构。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮模型主体，辅助光源补充暗部细节，添加了柔和的地面投影，让整体渲染效果更具真实质感，清晰展现出千斤顶的结构层次。设计思路上，该作品以学生设计实践为出发点，参考了民用汽修场景常用的3吨级卧式液压千斤顶的结构参数，在建模过程中重点还原了液压传动的结构逻辑：通过按压长操作手柄驱动内部柱塞泵产生液压推力，推动活塞杆伸出带动顶升臂绕铰接点转动，从而实现顶部承载座的垂直顶升动作，泄压阀结构的位置也按照真实产品设置在缸体侧方，对应实际使用中通过旋转泄压阀控制千斤顶回落的功能逻辑。整个模型的结构拆分清晰，各活动部件的运动关系符合真实机械原理，既可以作为机械结构教学的演示素材，也可以作为汽修工具类产品设计的参考原型，建模过程中对钣金弯折、销轴连接、液压组件装配等细节的还原，充分体现了机械设计中结构合理性优先的设计原则，没有多余的装饰性结构，所有部件都服务于千斤顶的起重承载功能，滚轮组的布局也充分考虑了卧式千斤顶移动时的稳定性，前轮采用双轮布局、后轮采用单万向轮结构，和真实产品的移动逻辑完全一致。
