手动推拉式快速压紧夹钳机构设计

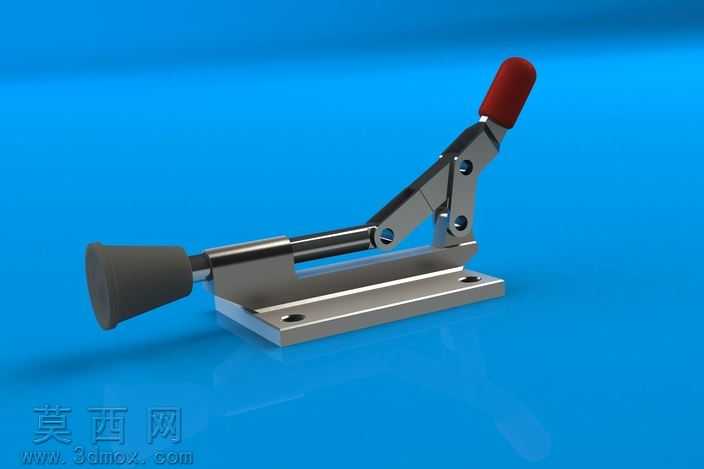

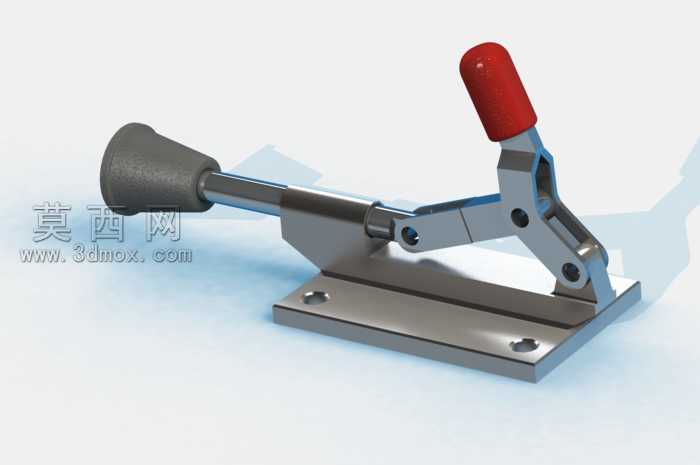

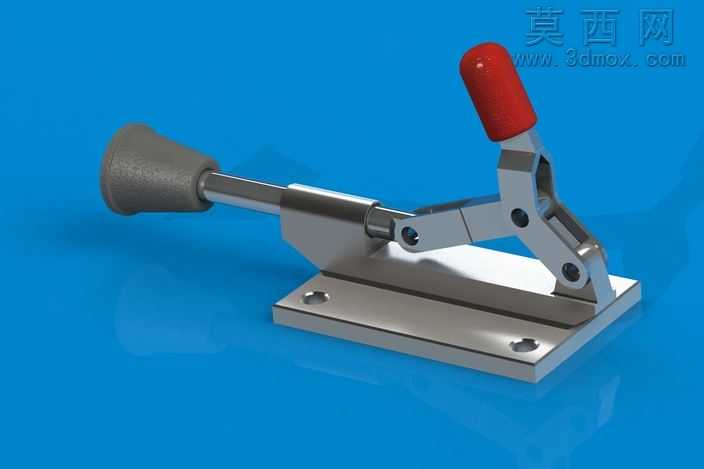

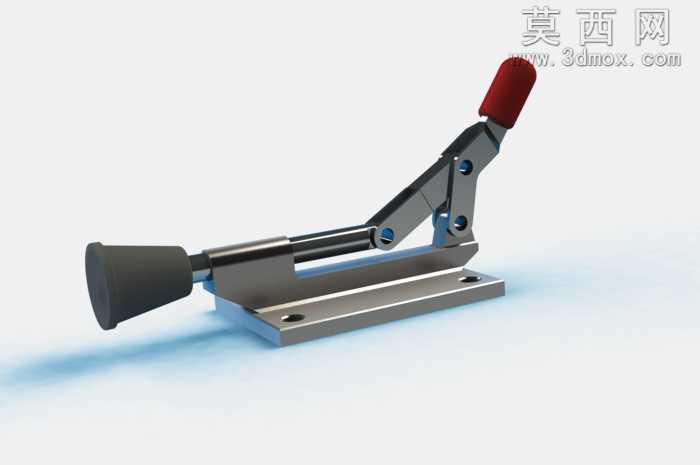

本作品为手动推拉式快速压紧夹钳的三维参数化模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每个零件的尺寸公差、装配关系都做了精准定义，确保模型可直接导出工程图用于生产加工。模型整体结构分为安装底座、连杆传动组件、操作手柄、压头执行端四个核心模块，安装底座设计有两个沉头安装孔，可通过螺栓快速固定在工装台面或设备机架上，底座表面做了平整化处理，保证安装后的定位精度。连杆传动组件采用多组铰接式连杆设计，通过死点锁紧结构实现压紧后的自锁功能，避免工作过程中出现松脱问题，铰接位置都预留了销轴安装位，符合实际装配的工艺要求。操作手柄部分做了人体工学优化，握持端采用红色防滑橡胶材质的建模表现，既提升了操作时的握持舒适度，也通过色彩区分强化了操作区域的识别度。压头执行端采用灰色橡胶缓冲压头设计，建模时还原了橡胶材质的软质质感，压紧过程中可避免损伤被夹持工件表面，同时提供足够的摩擦力保证夹持稳定性。渲染阶段采用蓝色纯色背景突出模型主体，金属零件部分赋予了磨砂不锈钢材质，还原了实际五金配件的金属质感，橡胶部件分别赋予了对应的哑光橡胶材质，通过光影调整清晰展现了各部件的结构层次与装配关系。设计过程中充分考虑了机构的操作行程与压紧力的匹配关系，通过连杆长度的参数化调整可适配不同的压紧行程需求，整体结构紧凑、操作便捷，可广泛应用于工装定位、工件装夹、设备辅助压紧等工业场景，模型各部件均可单独编辑，方便使用者根据实际需求调整尺寸参数或进行二次结构优化。
