带周向卡齿的传感端安装基座结构设计

项目分类:传感器 发布时间:2022-03-28 ID:590698
  • 带周向卡齿的传感端安装基座结构设计
  • 带周向卡齿的传感端安装基座结构设计
  • 带周向卡齿的传感端安装基座结构设计
  • 带周向卡齿的传感端安装基座结构设计

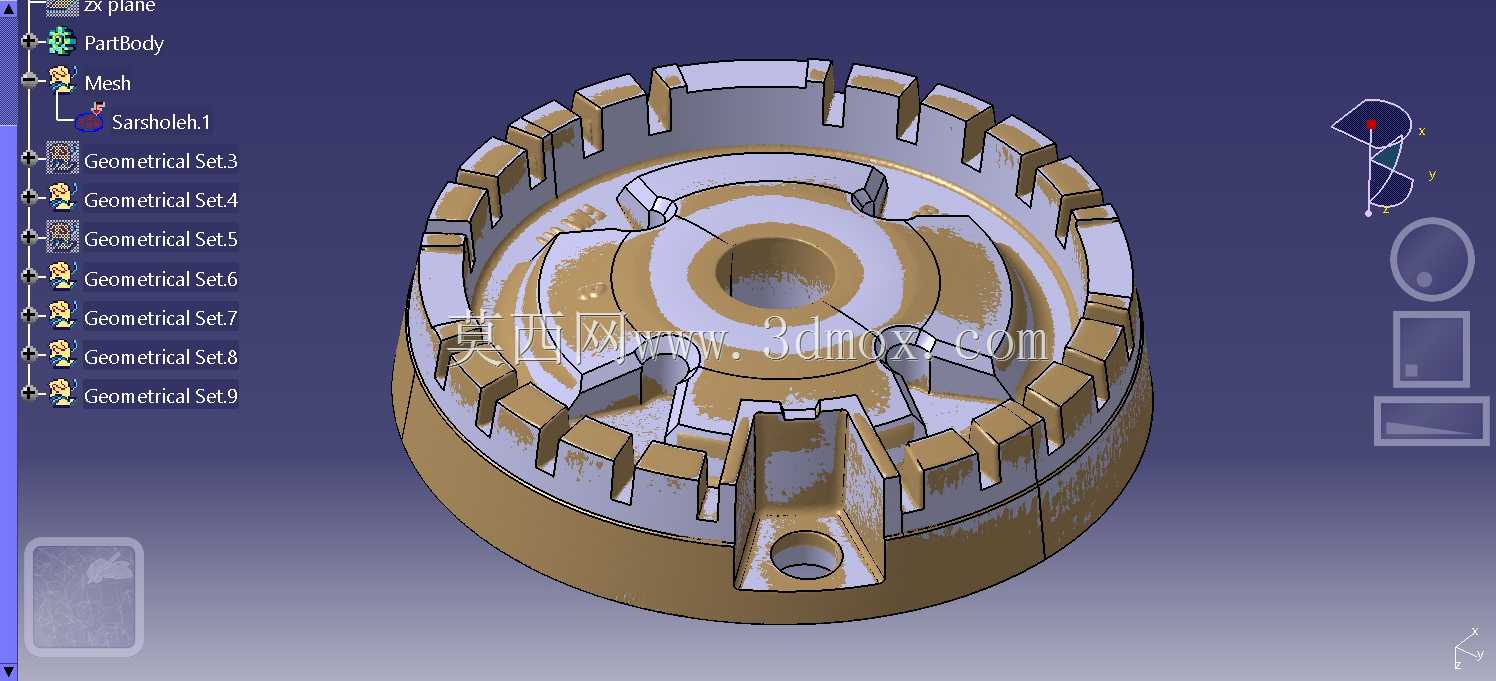

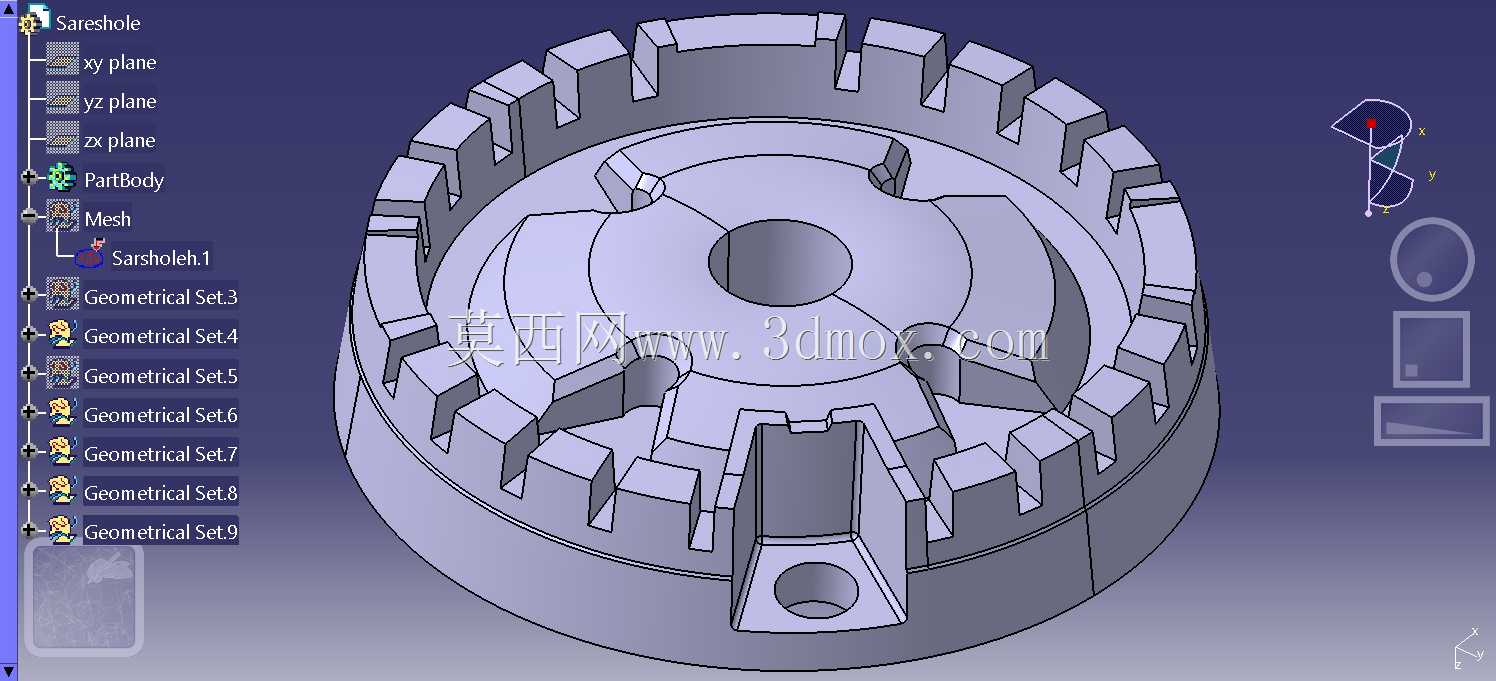

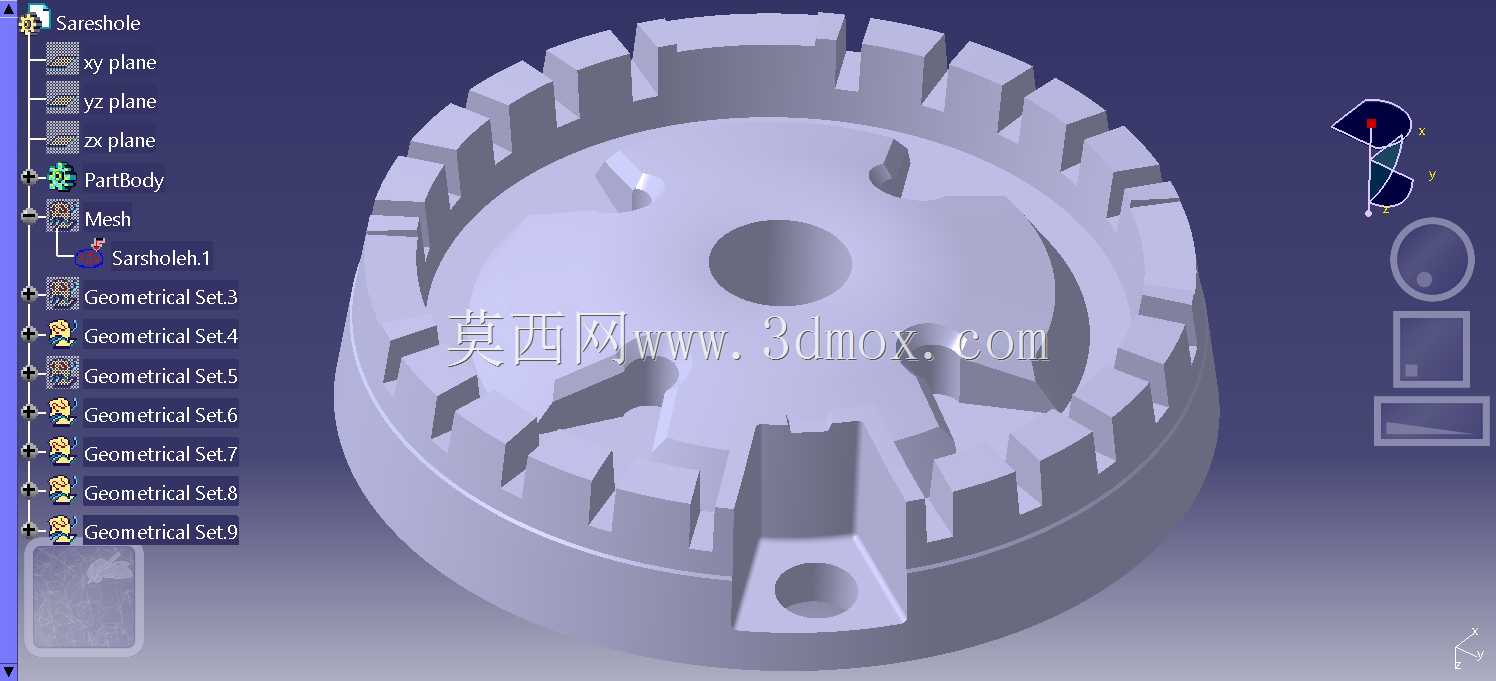

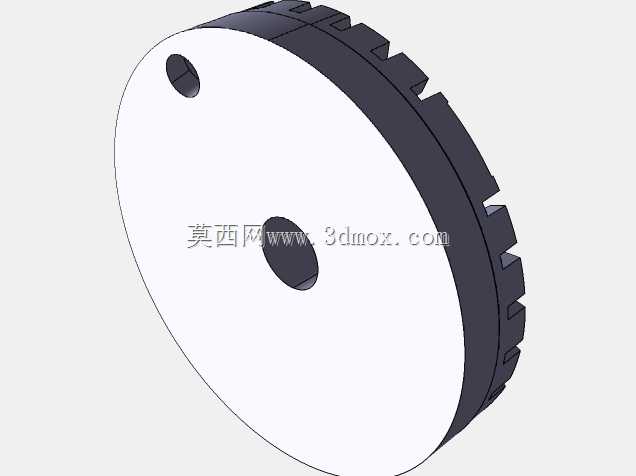

  这款带周向卡齿的传感端安装基座,是工业传感检测场景中配套传感元件的核心承载构件,日常多应用在工业自动化产线的位置检测、转速采集、工位到位触发这类工况里,用来给核心传感芯体提供稳定的安装定位基准,同时隔绝外部装配应力对传感检测精度的干扰。从实际使用场景来看,这类基座大多适配接触式或者近接式传感单元,在机床工位检测、输送线物料到位判断、旋转部件转速采集的场景里,基座本身需要同时承担定位、卡紧、走线防护三个核心作用,设计时首先要匹配传感芯体的安装边界,中心预留的通孔是给传感探头或者走线留出的通道,孔径尺寸要和常用的M8、M12规格传感探头外径匹配,保证探头装入后不会出现径向窜动。周向均匀排布的卡齿结构,是整个基座设计的核心功能点,

  这类卡齿不是做装饰用的,实际装配时可以和配套的锁紧压圈配合,不需要额外打螺丝固定,只需要旋转压圈让卡齿嵌入压圈的对应卡槽,就能实现基座和安装面板的快速卡接,相比传统的螺纹旋合或者螺丝紧固结构,这种卡齿结构的装配效率能提升六成以上,而且在有小幅振动的工况下,卡齿的多齿啮合结构不会出现松脱,比单螺纹连接的抗振性能更好。设计时卡齿的齿宽、齿高都做了等强度校核,每个齿的根部都做了R0.3的圆角过渡,避免装配时应力集中导致齿根断裂,齿顶做了小角度倒角,方便装配时快速对准卡槽,不会出现卡滞。基座内侧的三个凸台定位结构,是用来卡紧传感芯体的,三个凸台呈120度均匀分布,凸台的高度刚好和传感芯体的定位槽深度匹配,芯体装入后三个凸台嵌入定位槽,

  能限制芯体的周向转动,避免检测过程中芯体偏转导致检测位置偏移。侧面伸出的带孔凸耳,是辅助安装结构,在一些振动幅度较大的工况下,可以在这个凸耳的孔位穿入防松螺丝,做二次加固,避免极端工况下基座脱落,凸耳的孔位做了沉头设计,螺丝装入后不会突出安装面,不会和周边的运动部件产生干涉。从安装边界来看,这类基座的外径尺寸适配工业标准的30mm安装孔位,整体高度控制在18mm以内,安装时只需要在设备面板上开出对应直径的通孔,把基座从面板正面嵌入,背面套上锁紧压圈旋转卡紧就能完成固定,不需要复杂的工装辅助,普通产线运维人员徒手就能完成拆装更换。基座的壁厚做了均匀化处理,整体壁厚保持在2.5mm,既保证了足够的结构强度,

  又不会因为壁厚过大导致整体重量超标,同时均匀的壁厚也适合采用注塑或者粉末冶金工艺批量生产,生产时不容易出现缩孔、变形这类工艺缺陷。在实际选型适配时,要注意基座的中心孔和传感探头的配合公差,一般采用H7/h6的间隙配合,既保证探头能顺利装入,又不会因为间隙过大导致探头晃动影响检测精度,周向卡齿的啮合深度要控制在1.5mm以上,保证卡接后的拉拔力能达到50N以上,满足常规工业场景的抗振要求。另外基座内侧的空腔尺寸要和传感芯体的尾部尺寸匹配,给芯体的接线端子留出足够的容纳空间,避免装配时压损导线,空腔的边缘都做了圆角过渡,不会割伤导线的绝缘层。这类基座的设计没有多余的冗余结构,每一处结构都对应实际的装配或者功能需求,比如卡齿的数量设置为24个,是为了让锁紧压圈旋转15度就能完成锁紧或者解锁,操作时不需要大幅度旋转,在安装空间狭小的场景下也能顺利操作;侧面凸耳的位置设置在两个卡齿的间隙处,不会影响卡齿和锁紧压圈的啮合,同时凸耳的突出长度控制在5mm以内,不会额外占用过多的安装空间。
