带摇臂驱动结构的法兰式蝶阀三维设计

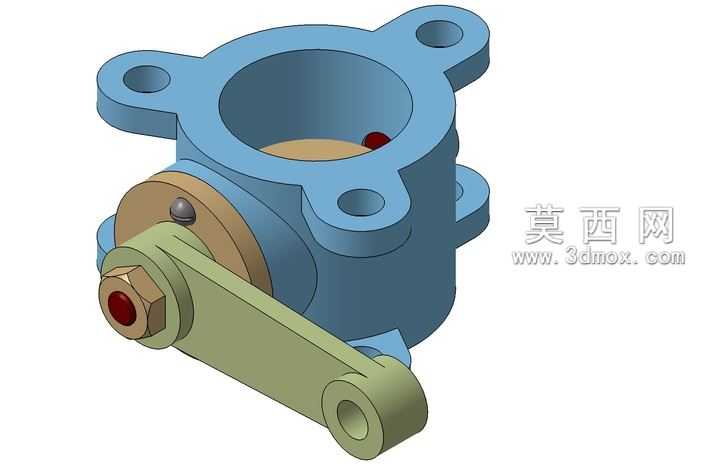

本作品为带手动摇臂驱动结构的法兰式蝶阀三维建模成果，整体建模过程严格遵循机械设计规范，先通过草图绘制勾勒出阀体的基础轮廓，以回转特征生成阀体的主体筒状结构，再通过拉伸切除特征加工出阀体顶部、侧部的法兰安装孔，四个带安装孔的法兰耳与阀体主体一体化建模，保证了结构的整体性与安装定位的精度。建模过程中对阀瓣的密封贴合面做了精细化处理，通过曲面放样构建出阀瓣的圆弧密封面，确保阀瓣在闭合状态下能与阀体内壁实现紧密贴合，满足管路截流的密封要求。驱动部分的摇臂结构采用拉伸与倒角组合特征构建，摇臂与阀杆的连接部位做了局部加强结构设计，既保证了扭矩传递的结构强度，也兼顾了手动操作的人机工程学需求，摇臂端部的操作握持部位做了圆弧过渡处理，避免操作时出现锐边划伤的问题。材质渲染阶段，为阀体主体赋予了哑光蓝色金属漆材质，还原工业阀门常用的涂装外观，为内部阀瓣、阀杆等运动部件赋予了黄铜色金属材质，清晰区分不同功能的零部件，驱动摇臂采用军绿色哑光金属材质，密封件部位采用深红色橡胶材质，通过不同材质的区分让整体结构的层级关系一目了然。结构设计上充分考虑了蝶阀的实际工作逻辑，阀杆贯穿阀体侧部的安装孔与摇臂刚性连接，阀瓣固定在阀杆中部，摇臂转动时可带动阀瓣在0到90度范围内旋转，实现管路从全开到全关的状态切换，阀杆与阀体的配合部位预留了密封件安装槽，可加装填料密封避免管路内流体泄漏。整体建模过程中对所有零部件的配合公差做了模拟校验，确保活动部件无干涉、固定部件连接牢靠，既还原了蝶阀的实际工作原理，也通过精细化的建模与渲染呈现出工业产品的质感，可用于阀门结构教学、管路系统装配模拟、产品展示等多种场景。
