消防管路双路连接截止阀结构设计

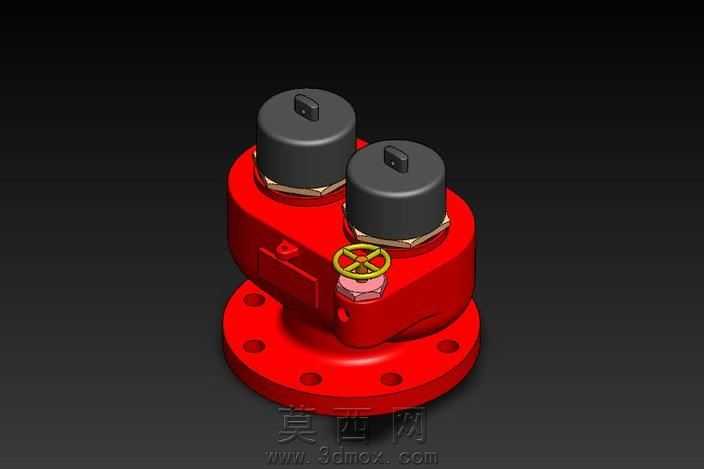

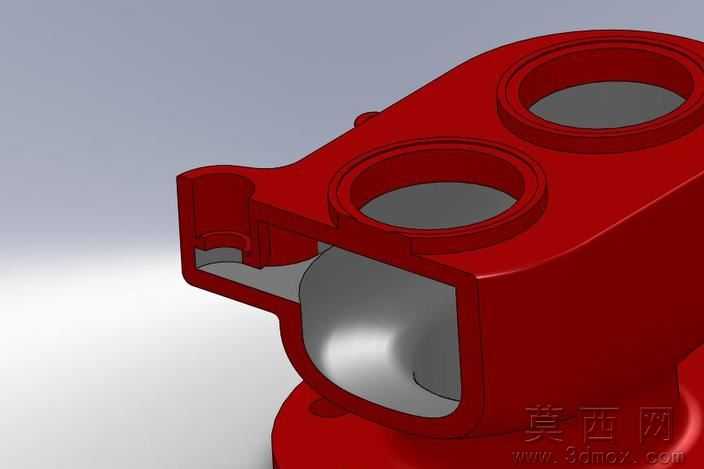

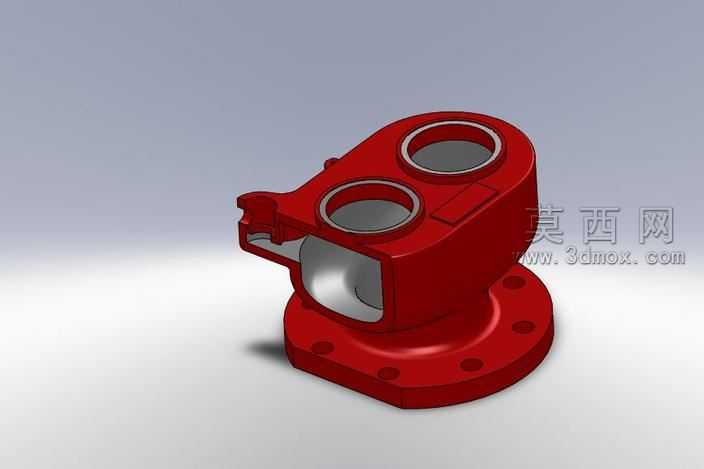

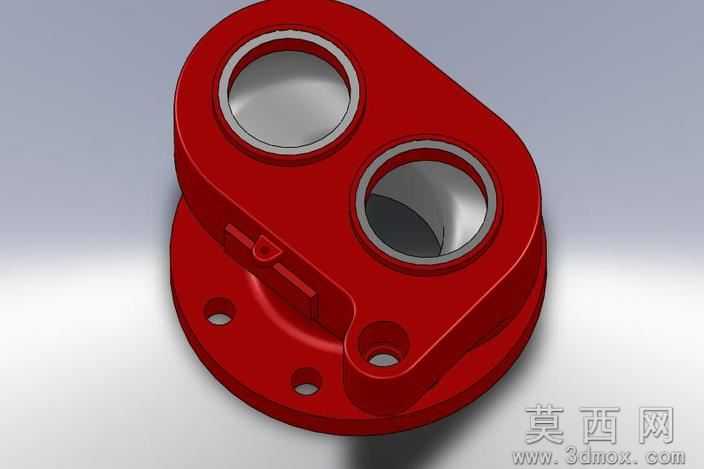

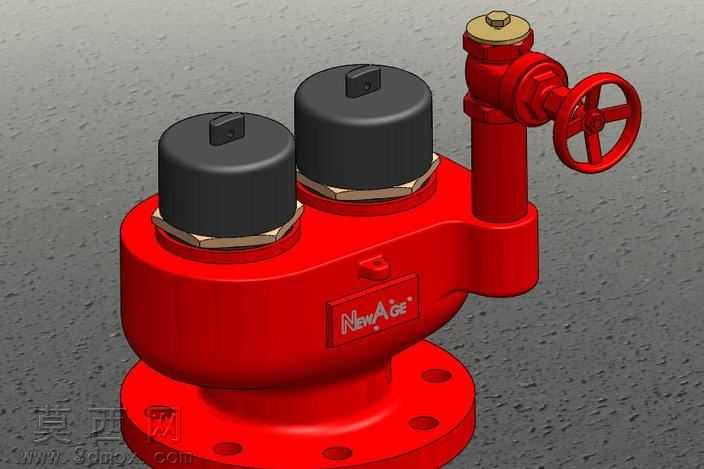

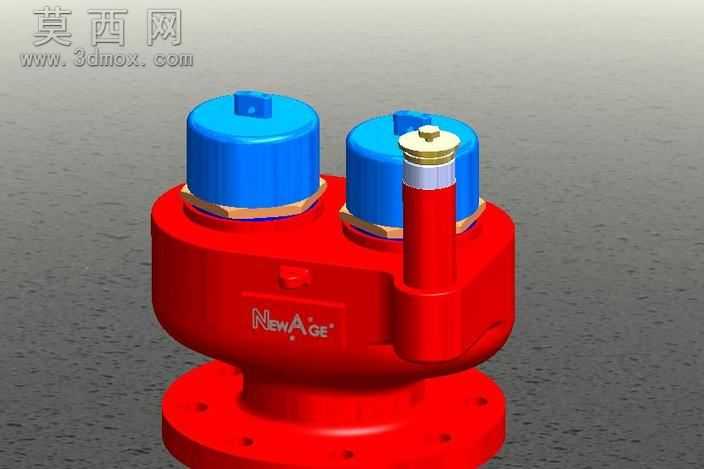

本作品为消防管路配套的双路连接截止阀三维建模成果，建模阶段依托参数化设计思路完成全结构复刻，首先以底部法兰安装基座为基准，按照实际工程安装尺寸绘制法兰盘的螺栓孔位、密封凸台结构，保证基座与管路对接的安装精度。阀体主体采用一体铸造成型的流线型腔体结构，建模时通过曲面放样、实体合并完成流道内部的平滑过渡设计，避免流体输送过程中出现压损过大的问题。顶部双接口分别配置独立的密封压盖结构，压盖与阀体之间的密封垫片采用分层建模方式，还原金属垫片与橡胶密封层的装配关系，压盖顶部的操作凸台按照实际启闭受力结构做了加强筋处理，保证手动操作时的结构强度。侧置的截止控制部分采用明杆闸阀结构，依次完成阀杆、手轮、密封填料函、阀瓣的独立建模与装配，手轮的轮辐做了圆弧过渡处理，符合实际操作的握持手感，阀杆与阀体连接部位做了螺纹配合的细节还原，可直观展示阀门启闭过程的运动逻辑。材质渲染阶段，阀体主体采用消防专用的亮红色环氧涂层材质，调整材质的粗糙度、反光度参数还原铸件喷涂后的哑光金属质感；顶部压盖采用黑色工程塑料材质，添加细微的磨砂纹理提升真实感；手轮、阀杆等操作部件采用与阀体一致的红色涂层材质，密封垫片、紧固件分别赋予黄铜色金属、镀锌钢材质，区分不同部件的材质属性。整体装配完成后添加工业场景的地面环境，调整光照角度突出阀体的结构轮廓与材质层次，完整呈现该双路消防阀的结构特征与外观细节，可用于消防管路系统的装配演示、产品展示以及工程选型参考。
