张衡候风地动仪复原结构三维造型

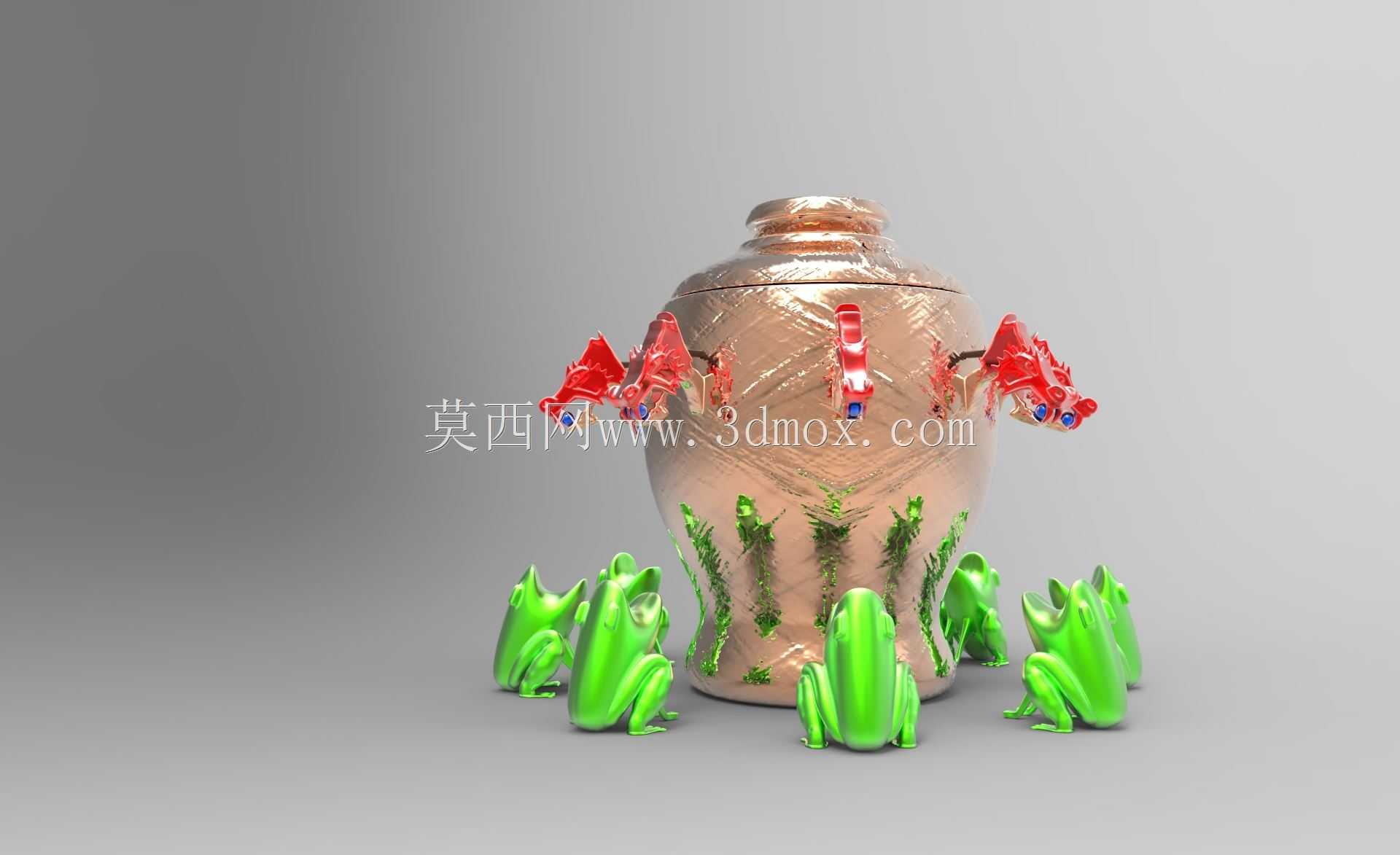

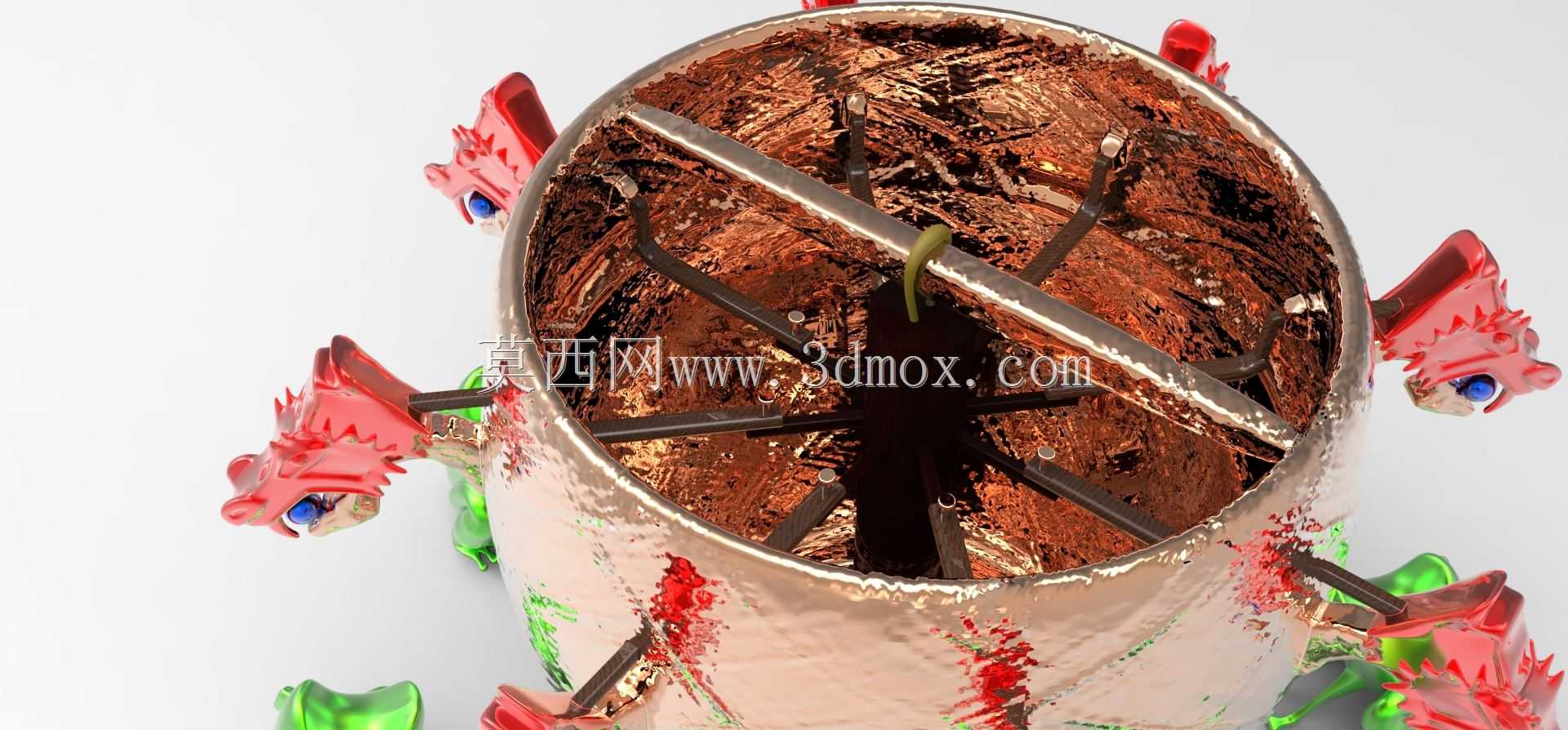

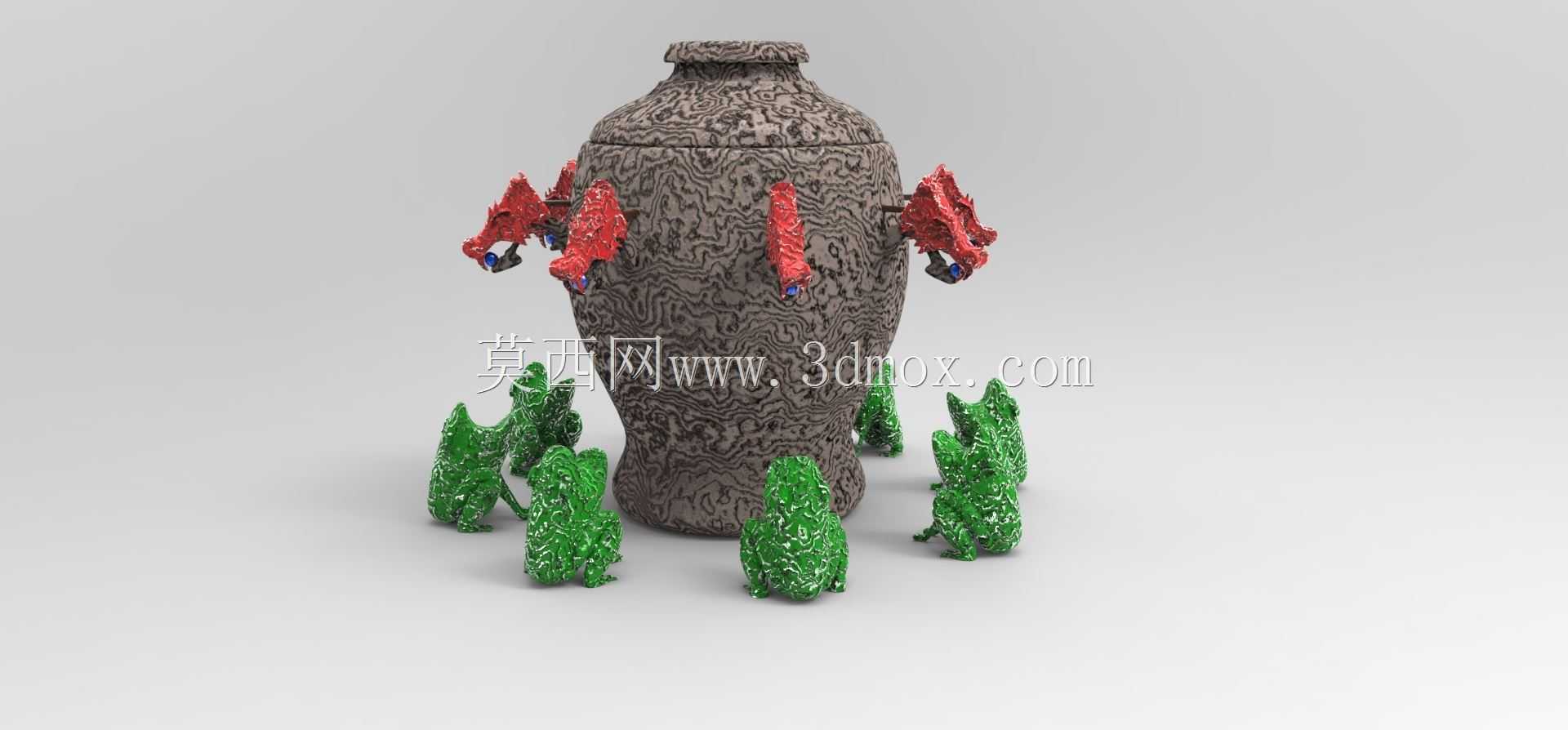

　　本次复原造型围绕候风地动仪的核心检测逻辑展开，整体采用青铜质感的外观设计，主体为直径约2米的鼓形铜樽结构，樽体外部均匀分布八个方位的龙首构件，每个龙首对应一套触发吐丸机构，下方配套承接铜丸的蟾蜍构件，完全贴合史料记载的外部形制特征。从结构设计逻辑来看，樽体内部设置中心柱作为核心触发构件，中心柱可沿八条对应方位的轨道产生偏移，当地面传来地震波动时，中心柱受惯性作用向震源方向倾斜，触发对应方位龙首内部的卡锁机构，使龙首张开嘴部将铜丸落入下方蟾蜍口中，通过铜丸撞击蟾蜍的声响提示地震发生，同时通过吐丸的方位判定震源方向。在实际应用场景层面，这类古代地震检测装置主要用于大范围内的地震方位快速判定，在古代通讯条件受限的情况下，

　　能够在震感传递到都城前提前获知地震发生的大致方向，为后续的赈灾调度提供前置参考，区别于后世的精密地震传感器，该装置完全依靠机械惯性触发，无需外部能源供给，结构可靠性在古代工艺条件下具备极高的实用性。从外形尺寸与安装边界来看，整体樽体高度约2.5米，八个龙首向外延伸的最大直径约2.6米，下方蟾蜍均匀分布在直径2.2米的圆周范围内，安装时需要放置在水平坚实的台基上，避免地面倾斜或日常振动导致机构误触发，樽体底部设置调平结构，可通过调整支脚高度保证中心柱处于竖直中立位置，确保触发机构的灵敏度符合设计要求。在功能特性设计上，每个龙首的卡锁机构采用单向触发设计，只有对应方位传来的横向地震波达到触发阈值时才会解锁吐丸，

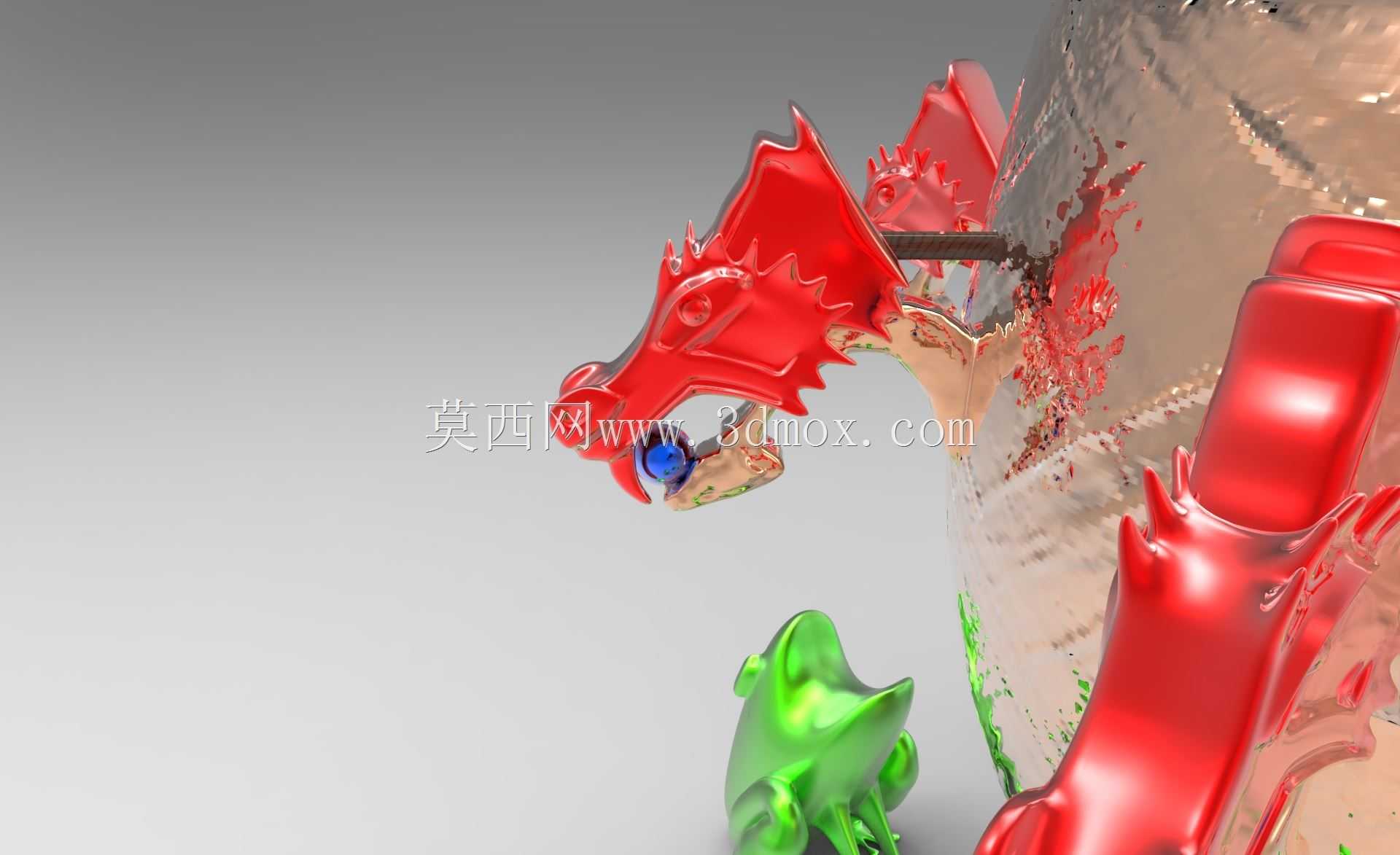

　　非对应方位的振动不会触发该机构，避免日常车马振动或者其他方向的地震导致误报，中心柱的配重经过反复调校，既能够感知到远距离传来的微弱地震波动，又不会被小型的地面扰动触发，平衡了检测灵敏度与抗干扰能力。从建模细节来看，龙首部分还原了汉代青铜龙的纹饰特征，表面做了青铜氧化的质感处理，龙首内部的卡锁、连杆结构都做了可动的结构设计，能够完整演示吐丸的动作过程，蟾蜍构件采用蹲坐造型，开口位置精准对应龙首的吐丸落点，铜丸的直径与龙首衔珠的孔径、蟾蜍开口尺寸做了匹配设计，保证铜丸下落时能够准确落入蟾蜍口中不会弹出。樽体表面的纹饰、铭文区域都按照汉代青铜器的特征做了细节刻画，顶部的樽盖采用穹顶造型，边缘设置凸起的扣合结构，保证内部机构处于封闭环境，

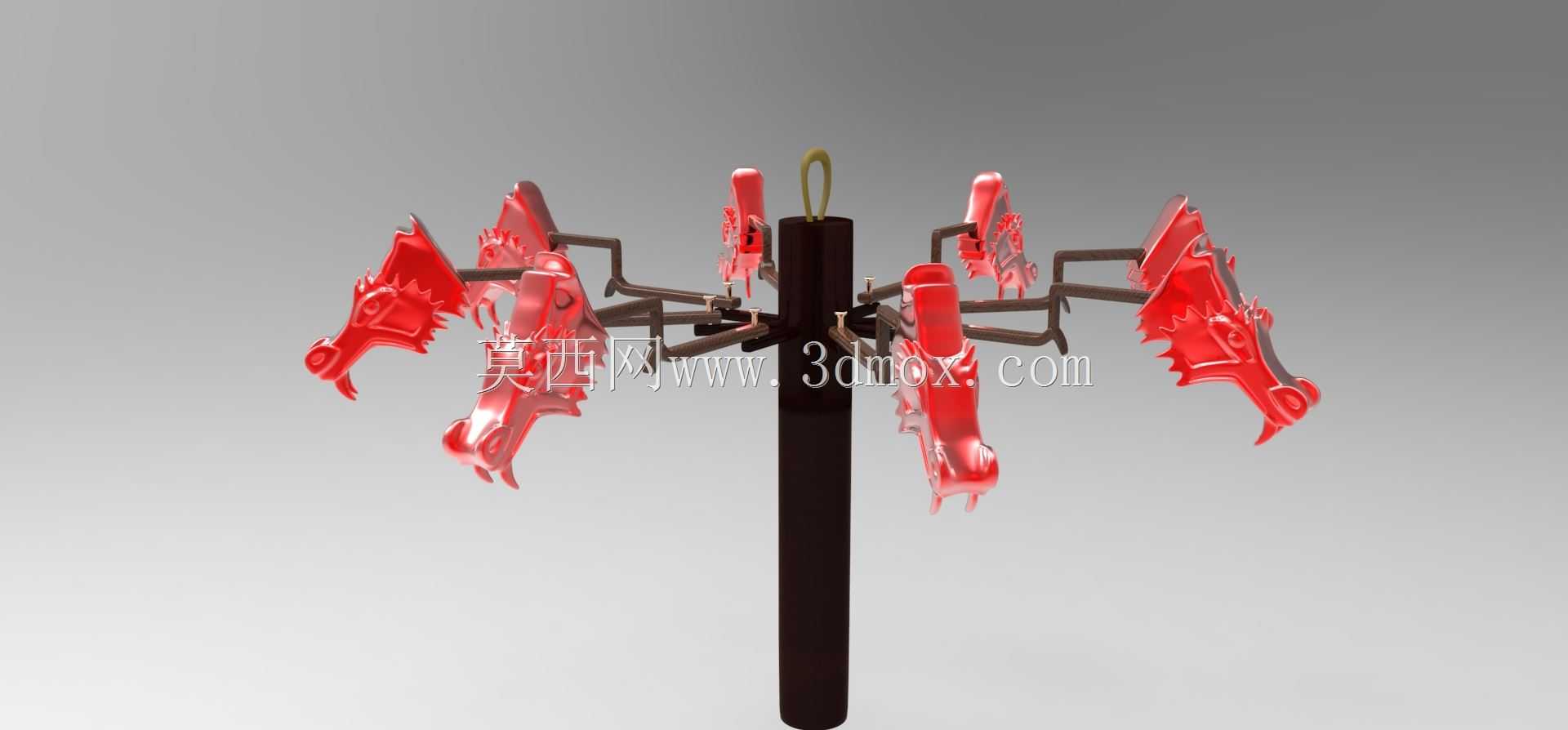

　　避免灰尘、虫鼠进入内部干扰触发机构的正常动作。在结构设计思路上，没有完全照搬后世学者推测的复杂都柱结构，而是结合汉代的机械加工水平，采用了更符合当时工艺能力的杠杆触发结构，中心柱下方设置尖锥状支撑点，减少倾斜时的摩擦阻力，提升机构的响应灵敏度，八个方向的触发杠杆长度一致，触发力度阈值统一，保证各个方向的地震检测灵敏度保持一致，不会出现某个方位过于灵敏或者迟钝的问题。这类古代检测装置的三维复原，一方面能够直观展示古代科技的设计智慧，另一方面也能为古代机械结构研究、科普展陈提供精准的三维模型支撑，在文博展陈、科普教具开发、历史科技研究场景中都能发挥作用，建模过程中对各个构件的装配间隙做了符合古代青铜铸造工艺的预留，避免出现现代精密加工才能够实现的过小间隙，保证复原结构的工艺合理性。
