海盗主题手持便携观测镜外观结构设计

　　这款手持观测类设备的结构设计，最初是面向文创周边与趣味光学观测场景做的定向开发，区别于常规工业用观测设备的方正硬朗造型，整体采用了完全对称的圆形壳体布局，适配单手握持的使用习惯。从实际应用场景来看，这类设备既可以作为趣味科普教具供青少年做基础微距观测使用，也能作为主题文创周边搭配海盗主题展陈、沉浸式场景道具使用，相比常规同功能观测设备，主题化的外观设计能大幅降低普通用户对专业光学设备的距离感。

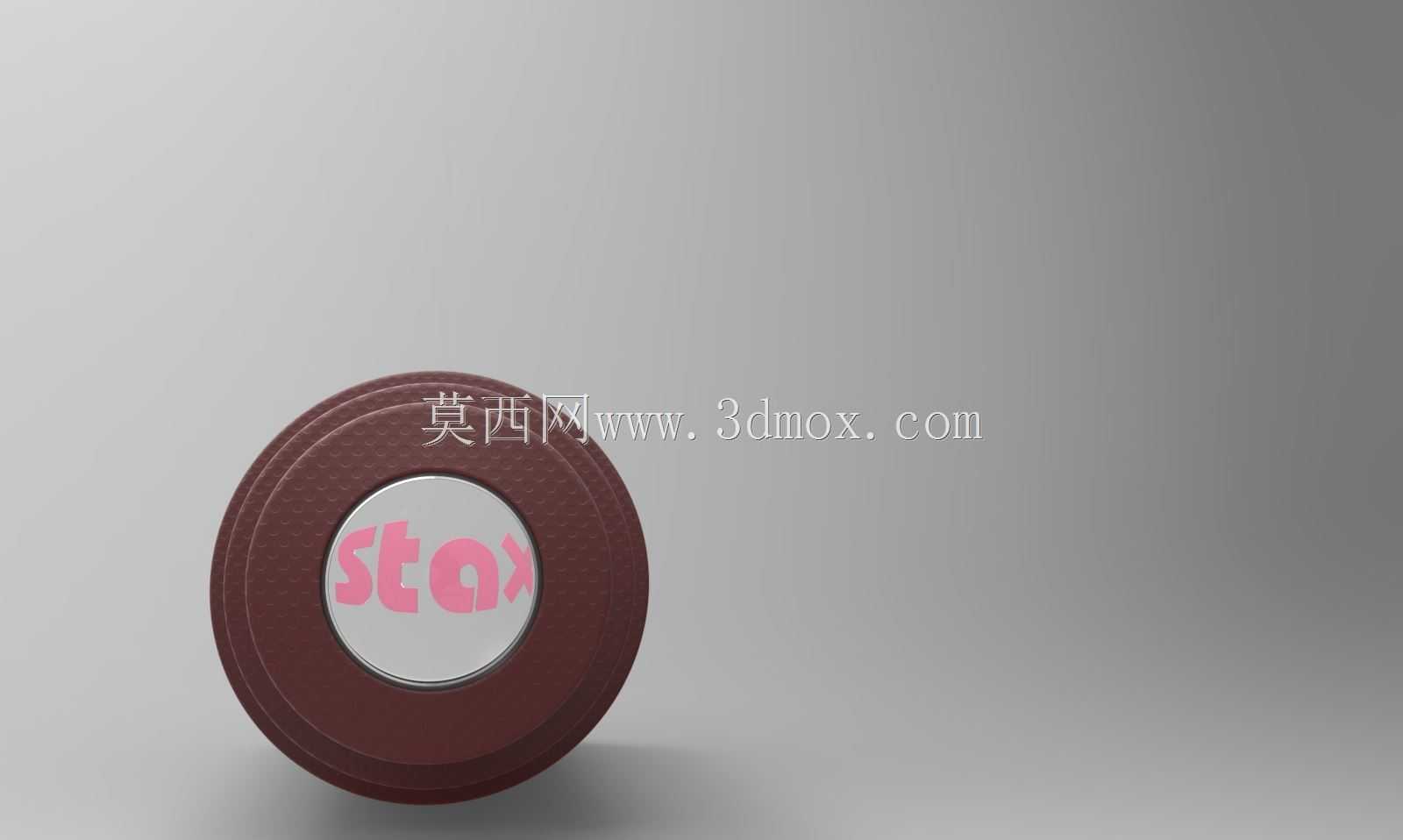

　　从功能特性层面拆解，设备核心的光学观测模组被完全内嵌在圆形壳体的中心区域，外围的环形壳体做了双层结构设计：内层是承载光学模组、供电模块的硬质支撑层，采用ABS注塑成型，壁厚控制在1.8mm，既可以给内部精密元件提供足够的抗冲击防护，也能控制整体重量不会超出单手握持的舒适阈值；外层做了一圈带细微防滑纹理的软胶包覆层，纹理深度0.2mm，既可以提升握持时的摩擦力，避免手滑跌落，也能在设备意外磕碰时起到缓冲作用，抵消大部分冲击能量。中心区域的装饰盖板采用金属质感的覆膜工艺，上面预留了主题标识的安装位，盖板和内层壳体采用卡扣式连接，不需要额外打螺丝，后期如果需要更换不同主题的标识盖板，不需要拆解整个设备壳体，直接撬开卡扣就能完成更换，大幅降低了后期主题迭代的改造成本。

　　设计思路上没有沿用常规观测设备的长筒形光路布局，而是把光路做了折叠优化，将整体厚度压缩到22mm以内，外径控制在78mm，这个尺寸刚好贴合成年人手掌的握持弧度，单手握持时手指可以完全环抱住设备外圈，不会出现硌手或者握持不稳的情况。安装边界方面，设备背面预留了标准的1/4英寸螺孔，既可以直接手持使用，也能搭配小型三脚架做固定点位的长时间观测，不需要额外做转接配件；壳体侧面预留了隐形的充电接口位，接口处做了和壳体齐平的软胶防尘塞，不会破坏整体圆形外观的完整性，同时能避免日常使用时灰尘、水渍进入接口内部影响充电稳定性。

　　在细节结构处理上，壳体的合模线做在了外圈防滑纹理的凹槽位置，正常握持使用时完全不会接触到合模线的毛刺，不需要额外做后期的打磨抛光处理，能有效降低量产时的后处理成本。光学模组的安装位做了0.1mm的公差预留，装配时可以通过点胶固定的方式微调模组的光轴位置，保证观测画面的清晰度不会因为壳体的装配公差出现偏移。设备的操作按键没有做突出式设计，而是集成在壳体外圈的防滑层下方，通过轻压外圈对应位置就能触发功能，既保持了外观的整体完整性，也能避免突出按键被意外挤压触发误操作。

　　从实际使用的适配性来看，这个结构设计可以兼容不同倍率的微距观测模组替换，只需要调整内部支撑层的模组安装槽深度，不需要改动外部壳体的整体造型，能快速衍生出不同参数档位的同主题系列产品，共用大部分壳体零件，有效摊薄开模成本。壳体的所有转角位置都做了R2以上的圆角处理，没有尖锐棱角，即使是低龄用户使用也不会出现划伤的风险，符合文教类产品的安全设计要求。
