创意手持按压式戏水玩具水枪结构设计

　　这款手持戏水装置的设计，最初是为了验证样条曲线在复杂曲面手持件上的落地可行性，整个建模过程全程围绕握持手感、喷射行程、外观辨识度三个核心维度展开，没有套用现有量产水枪的公模结构。从实际应用场景来看，这类手持喷射装置除了作为夏季戏水娱乐的玩具载体，其核心的压动式流体输送结构，经过密封件与材质适配调整后，也可拓展用于小型园艺喷灌、清洁药剂定点喷施、工业设备表面除尘等轻量喷射作业场景，结构本身的通用性远高于普通玩具的设计定位。

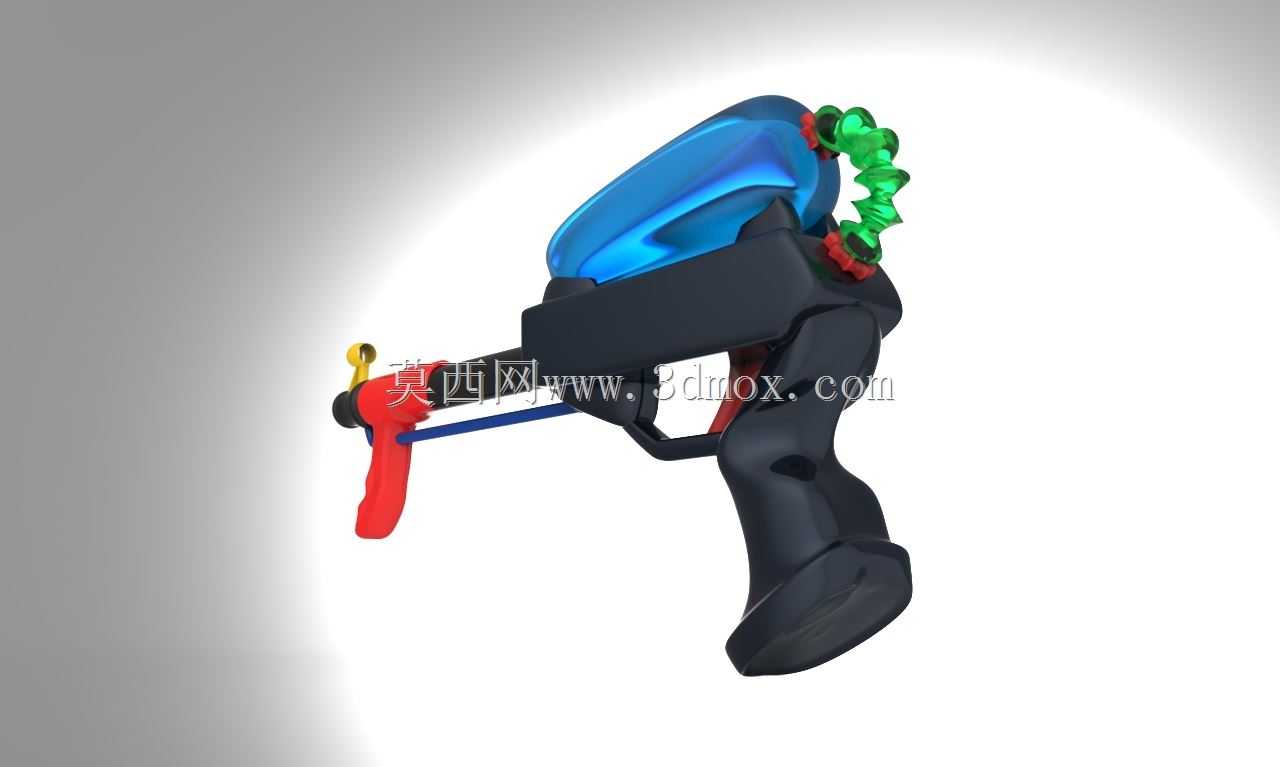

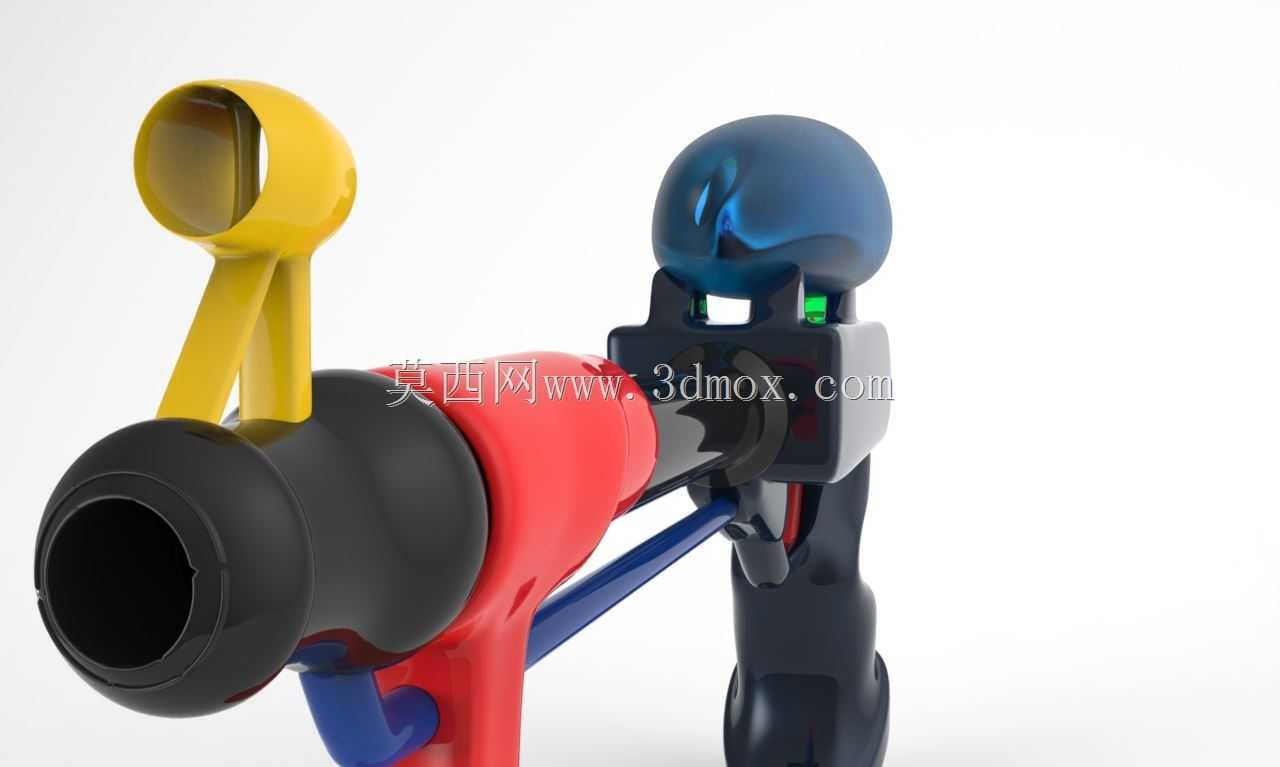

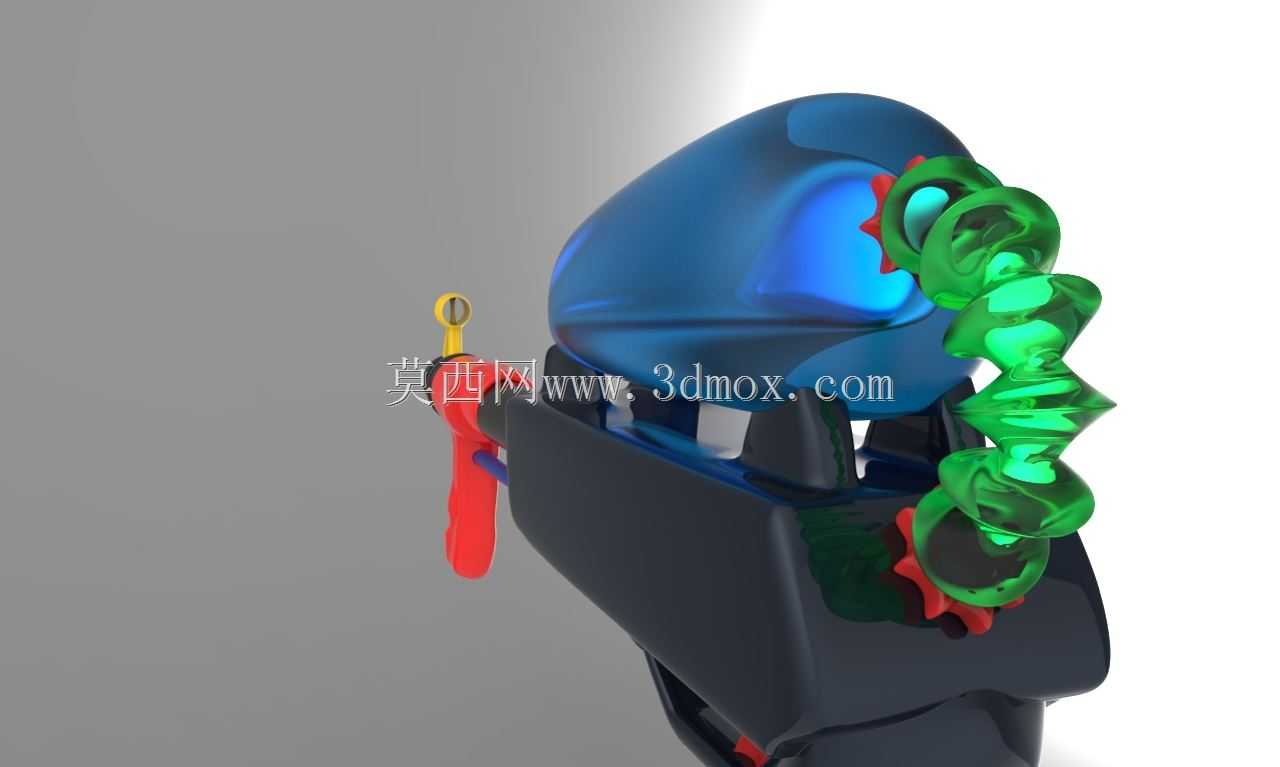

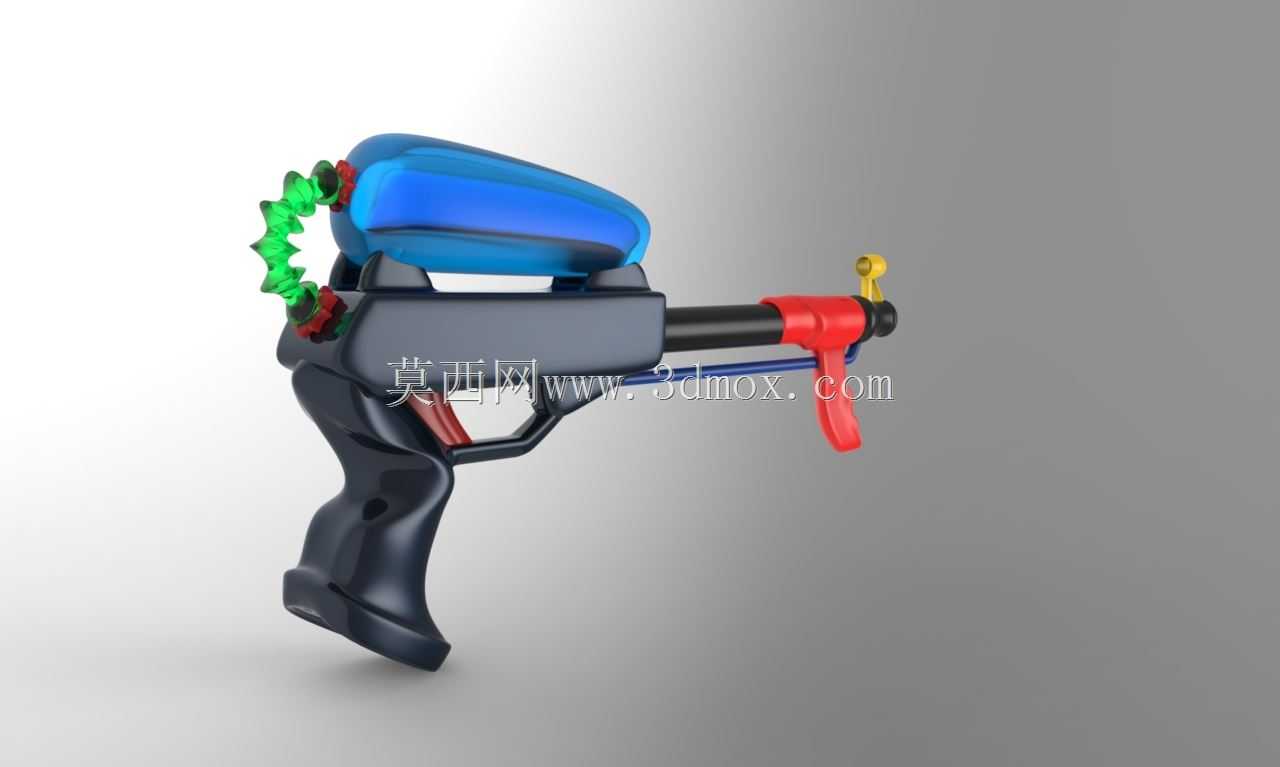

　　从功能特性层面拆解，装置采用手枪式握持布局，握把区域的曲面完全贴合成年用户手掌自然握持的弧度，虎口位置做了12度的内收倒角，长时间握持按压不会出现硌手的问题；喷射触发结构采用直推式压杆设计，相比传统扳机式结构，压动行程更长，推力输出更线性，用户可以通过控制压杆的推进距离，灵活调整喷射水流的射程与流量，压杆末端设置了黄色的限位挡块，能够避免推进行程超限导致的内部密封件错位，同时红色的压杆操作件与枪身主体形成明显的色彩区分，用户无需刻意寻找就能快速定位操作位置。枪身上部的蓝色储水舱采用大弧度流线型设计，在有限的手持尺寸边界内最大化储水容积，储水舱与枪身的连接位置做了一圈绿色的柔性装饰环，既可以遮挡两个部件的装配接缝，也能在装置意外跌落时起到缓冲吸能的作用，降低储水舱连接位置开裂漏水的概率。

　　设计思路上，整个模型没有使用规则几何特征做拼接，所有外露曲面全部通过多段样条曲线拟合生成，握把处的曲面曲率连续过渡到枪身主体，没有出现生硬的棱角转折，既保证了外观的流畅度，也从结构上避免了直角位置容易出现的应力集中问题。内部的流道设计采用等径直通结构，从储水舱出水口到喷嘴位置的流道没有出现突然的截面变化，能够最大程度降低压送水流过程中的压力损失，提升喷射效率；喷嘴位置做了小角度的收敛设计，水流经过喷嘴时会被加速，保证在相同推力下获得更远的射程。

　　从尺寸与安装边界来看，整个装置的总长控制在280mm以内，握把的最大宽度为42mm，储水舱最高点距离握持基准面的高度为135mm，整体尺寸完全适配单手握持操作的尺寸范围，不需要额外的支撑结构。各部件的装配全部采用卡扣加径向密封的连接方式，储水舱与枪身的连接位置设置了环形密封槽，装配时放入O型密封圈即可实现无渗漏连接，不需要额外打胶或者使用紧固件，既方便用户拆装加水，也简化了生产装配的工序。压杆与枪身的配合位置设置了导向滑槽，压杆推进过程中始终保持与流道同轴，不会出现偏磨导致的密封失效问题，整个运动部件的配合间隙控制在0.2mm，既保证运动顺畅无卡滞，也不会因为间隙过大出现漏水问题。

　　在细节处理上，枪身表面的所有外露边缘都做了R2以上的圆角处理，没有尖锐的棱角，即使用户在戏水过程中发生碰撞，也不会造成磕碰损伤；各个功能部件采用差异化的色彩区分，除了提升外观辨识度之外，也能在装配过程中快速识别不同的零件，降低错装的概率。整个结构的零件数量控制在9件以内，没有复杂的异形内部结构，所有零件都可以通过常规的注塑工艺实现量产，不需要特殊的模具结构，能够有效控制生产制造成本。
