层叠拼色仿生花朵机械创意结构

　　做机械结构设计久了，总容易陷入纯功能导向的思维定式，这次做这个层叠拼色的仿生花朵结构，最初是想给工业展会的机械原理展示区做一个能直观演示层叠联动、差速开合的具象载体，毕竟纯齿轮、连杆的展示件对非专业观众太有距离感，用仿生花朵的形态能把机械传动的逻辑藏在具象的形态里，降低认知门槛。

　　从实际应用场景来说，这个结构并非只能做展示摆件，其核心的层叠差速开合逻辑，可以直接迁移到可变径夹持机构、自适应包覆工装、特种管道检测机器人的撑紧轮组设计里——比如做小口径管道内壁检测时，需要撑轮能根据管壁实际内径自适应调整外径，保证检测探头始终和管壁保持固定距离，这个结构每层花瓣状构件的独立铰接逻辑，刚好能实现多点同步贴合，不会出现传统三爪撑紧机构的点接触应力集中问题，也能适配一定范围内的管径公差，不用频繁更换撑块。

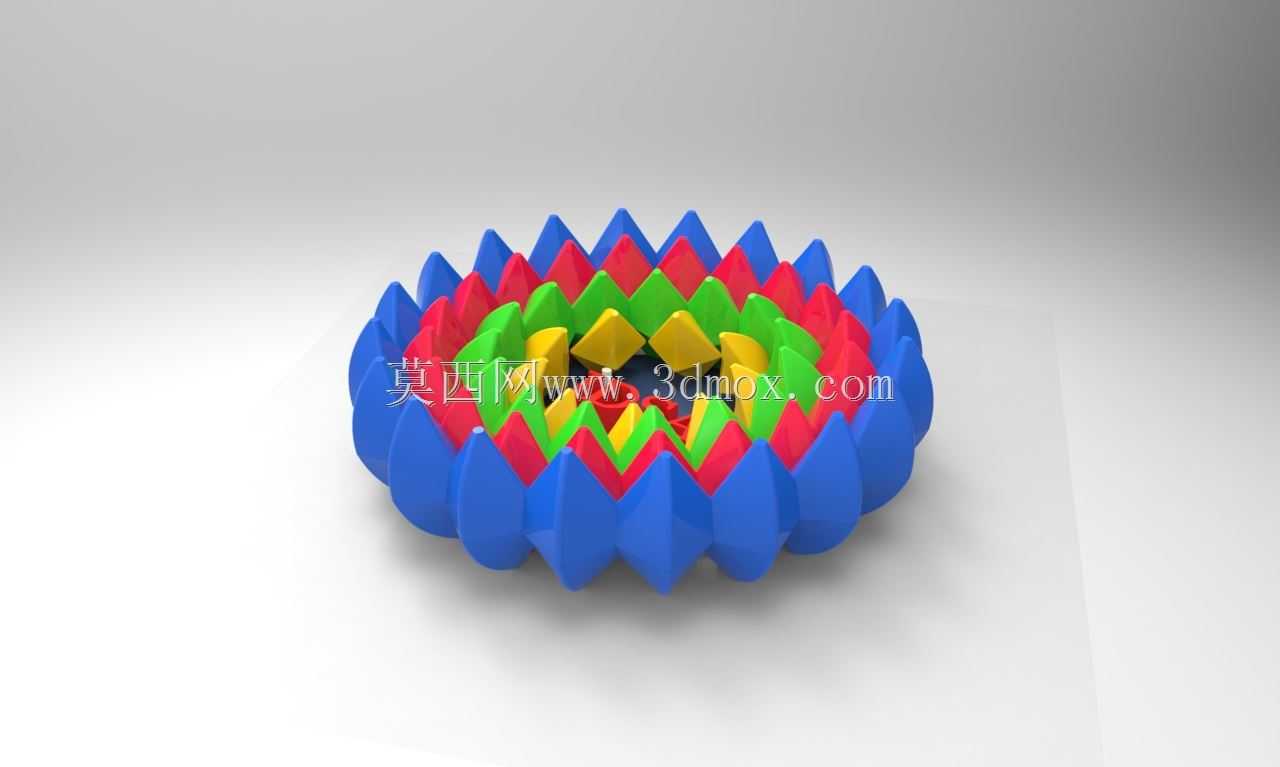

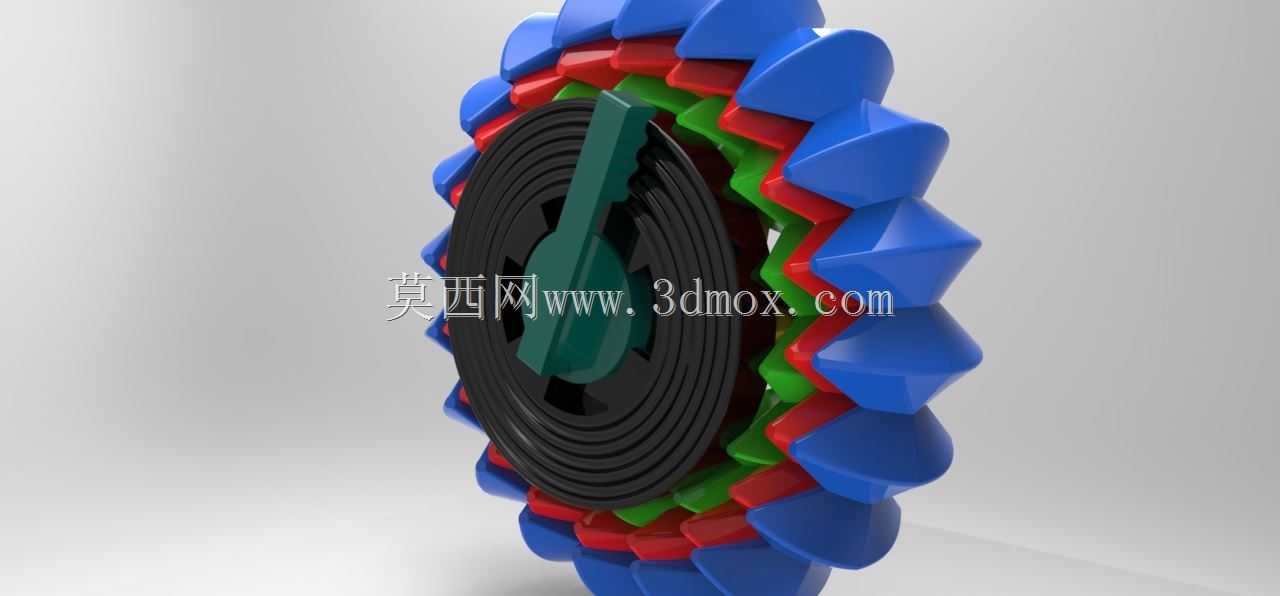

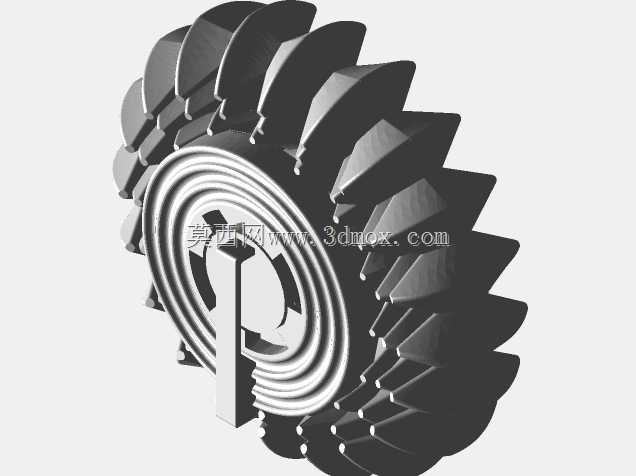

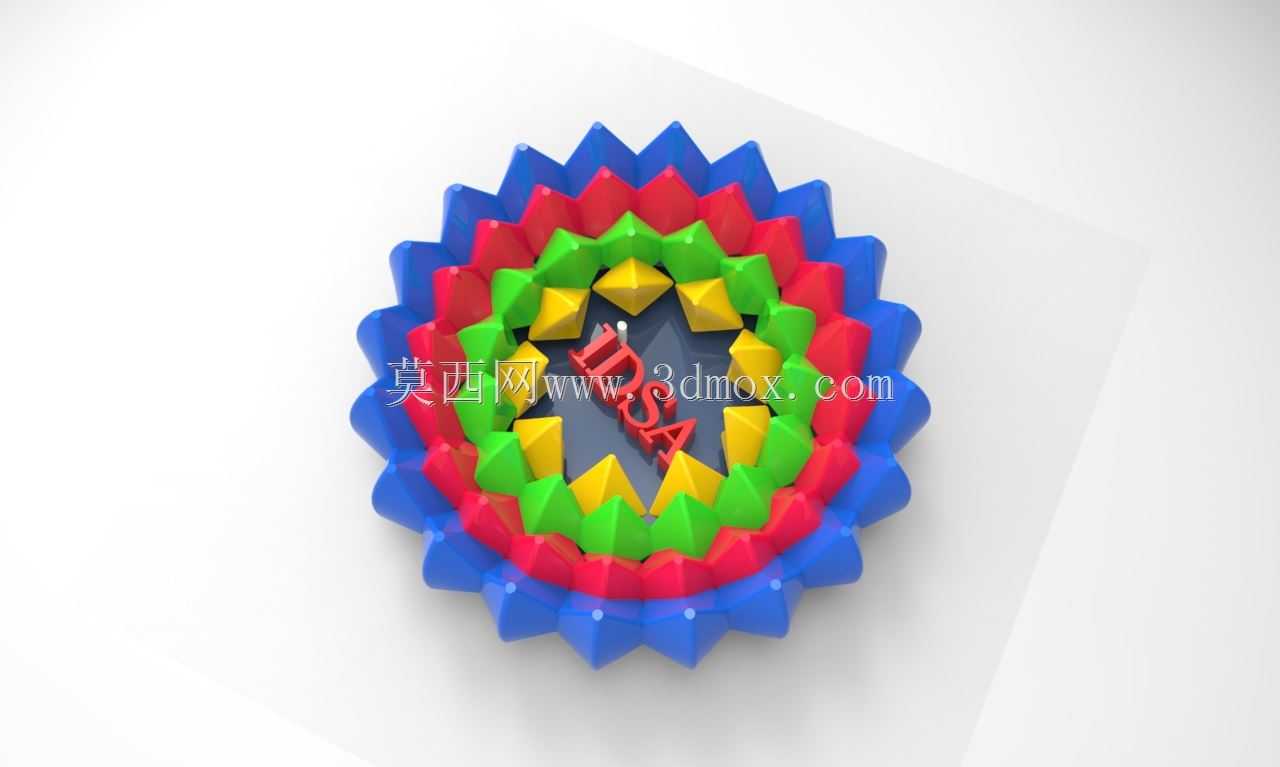

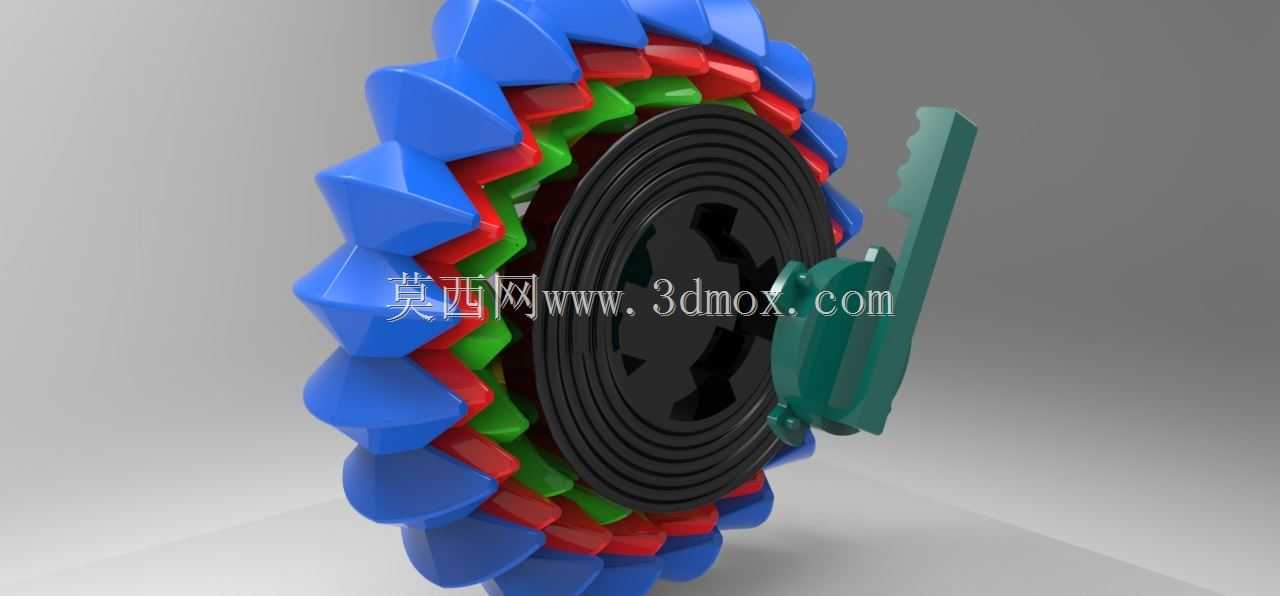

　　设计思路上没有走常规的单圈花瓣铰接路线，而是做了三层不同曲率、不同齿形啮合角度的拼色构件，最外层蓝色构件的接触面做了小角度的斜面倒角，中层红色构件做了圆弧过渡的啮合槽，内层绿色构件直接和中心的卷轴式驱动座连接，三层构件之间通过隐藏在接触面内侧的微型铰接销连接，驱动端只需要给中心卷轴一个定轴转动的输入，就能带动三层构件依次沿径向展开或收拢，整个传动链没有额外的连杆、弹簧零件，所有联动都靠构件自身的型面啮合实现，能大幅减少装配时的零件对齐工作量，也降低了后续使用中的故障点。

　　外形尺寸和安装边界这块，最初做演示版的时候把整体收拢外径控制在120mm，完全展开后外径是210mm，中心驱动座的内孔做了8mm的标准D型切面，能直接适配市面上常用的42步进电机输出轴，不用额外做联轴器转接；安装基准面选在中心座的后端平面，平面度控制在0.02mm以内，打了四个M3的螺纹安装孔，孔位按40mm的标准方形间距布置，不管是装在展示台的亚克力面板上，还是直接装在设备的安装支架上，都不用重新打孔适配。

　　实际做结构校核的时候，特意把每层花瓣构件的铰接间隙控制在0.1mm，既保证转动时没有卡滞，也不会因为间隙过大出现开合不同步的问题；最外层构件的外边缘做了R2的圆角，避免演示或者实际装在设备上时刮伤操作人员或者管壁；三层构件用不同颜色区分，一方面是展示的时候能更直观看到每层的运动轨迹，另一方面实际工业应用里也能通过颜色快速判断每层的磨损情况，不用拆件就能直观看到哪一层的构件需要更换。

　　之前给客户做管道检测设备的方案时，把这个结构的核心逻辑改用到撑紧机构上，实际测试下来，在管径100mm到180mm的范围内，撑紧力的波动能控制在15%以内，比传统的弹簧撑紧机构稳定性高很多，而且因为是纯机械联动，不需要额外的传感器来检测撑紧状态，靠驱动电机的电流反馈就能判断是否完全撑紧，能省掉两个位置传感器的成本，也减少了布线的麻烦。

　　做三维建模的时候，特意把每个铰接销的安装孔做了同轴线的对齐约束，装配的时候直接用同轴配合就能完成组装，不会出现过定义的问题；每个花瓣构件的分型面都选在最大轮廓处，不管是做3D打印验证，还是后续开模做注塑件或者金属机加工件，都能顺利脱模或者装夹，不用做额外的侧抽芯结构，能有效降低加工成本。

　　很多人看到这个结构第一反应是创意摆件，但做机械设计的都知道，很多实用的工业结构最初都是从看似天马行空的创意里演化来的，把仿生形态和机械传动逻辑结合，既能解决实际的工程问题，也能让冰冷的机械结构多一点直观的表现力，不管是做教学演示、展会展示，还是迁移到实际的工业设备里，这个结构的核心联动逻辑都有足够的拓展空间。
