桌面便携迷你小风扇创意结构设计

　　这款桌面迷你风扇的设计，最初是针对工位局促的办公场景、学生宿舍狭小桌面以及户外临时纳凉需求开发的，区别于传统落地扇、台扇的大体积设计，整个产品的核心设计逻辑是在保证基础送风效率的前提下，尽可能压缩整机占用空间，同时兼顾外观的趣味性与使用的便捷性。从结构层面来看，整机采用干电池直驱的动力方案，摒弃了传统风扇的外接电源线设计，底部直接适配标准规格的干电池堆叠安装，电池仓同时承担整机支撑底座的功能，不需要额外设计独立的支撑底座结构，既减少了零部件数量，也进一步压缩了整机的竖向尺寸，实际放置在桌面时，整机高度与常见的罐装饮品接近，不会遮挡显示器视线，也不会占用过多桌面操作空间，哪怕是宽度仅几十厘米的小型折叠桌，也能轻松放置。

　　扇叶部分采用三叶式曲面设计，建模阶段针对不同转速下的叶片倾角做了多次曲面优化，没有采用常见的平直叶片结构，每一片叶片的前缘与后缘都做了弧度过渡处理，在低转速下就能推动更大范围的空气流动，同时降低叶片切割空气产生的紊流噪音，实际使用时即使放在距离手臂三十厘米左右的位置，也不会因为气流直吹产生明显的不适感，送风范围可以覆盖单人伏案工作的整个上半身区域。整机的安装边界非常友好，不需要额外的固定结构，依靠电池仓自身的重量就能保持稳定，即使桌面有轻微的晃动也不会出现倾倒的情况，电池仓与上部扇头的连接部分采用简单的卡扣式结构，不需要额外的紧固件，日常更换电池或者清理扇叶的时候，徒手就能完成拆装，不需要借助额外工具。

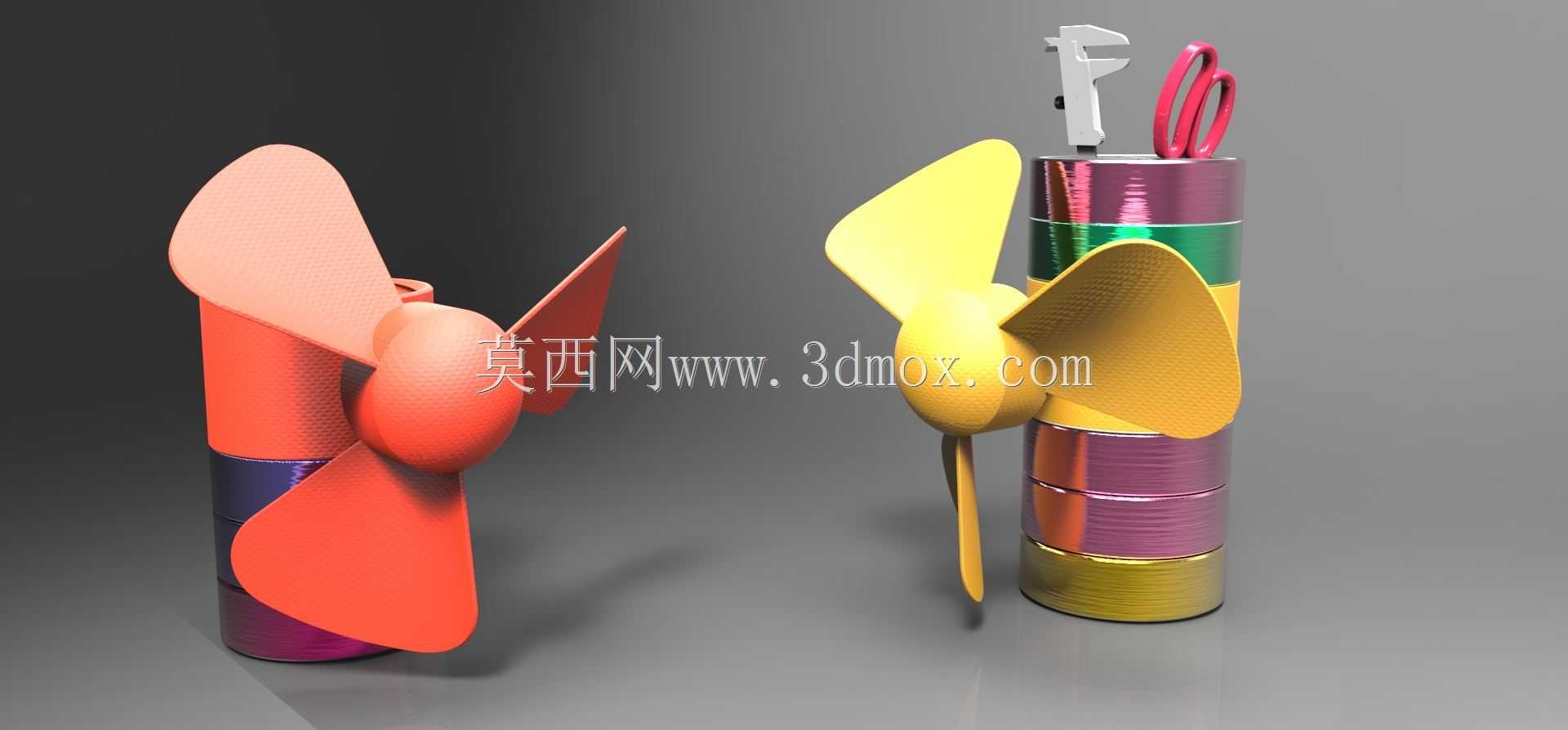

　　外观设计上做了多色彩的搭配方案，扇叶与机身可以采用不同的撞色设计，顶部还预留了小型工具的收纳位置，可以搭配小型扳手、剪刀这类日常桌面常用的小工具，进一步拓展了产品的实用属性，让它不只是一个送风设备，也能成为桌面的小型收纳载体。从实际应用场景来看，除了固定放置在桌面使用，因为整机重量较轻，没有外接电源线的束缚，也可以临时手持使用，应对户外露营、排队等候这类没有固定电源的场景，只要更换电池就能持续工作，对使用场景的限制非常小。建模过程中对所有零部件的配合公差都做了预留，扇叶与电机输出轴的配合采用标准的过盈配合尺寸，不需要额外的定位销就能保证传动的稳定性，电池仓的接触片采用弹性结构设计，即使电池因为使用过程出现轻微的尺寸公差，

　　也能保证电路接触稳定，不会出现接触不良导致的停转问题。扇叶的外部没有设计传统的密集防护网，一方面是因为扇叶采用软质轻质材料制作，即使转动过程中碰到肢体也不会造成伤害，另一方面也减少了防护网对气流的阻挡，进一步提升送风效率，同时也降低了整机的重量与材料成本。整个产品的零部件数量控制在个位数，非常适合小规模批量生产，装配流程简单，不需要复杂的工装夹具就能完成整机组装，后期维护也非常方便，哪怕是没有机械维修基础的普通用户，也能轻松完成易损件的更换。
