乘用车镀铬轮毂配套橡胶轮胎结构设计

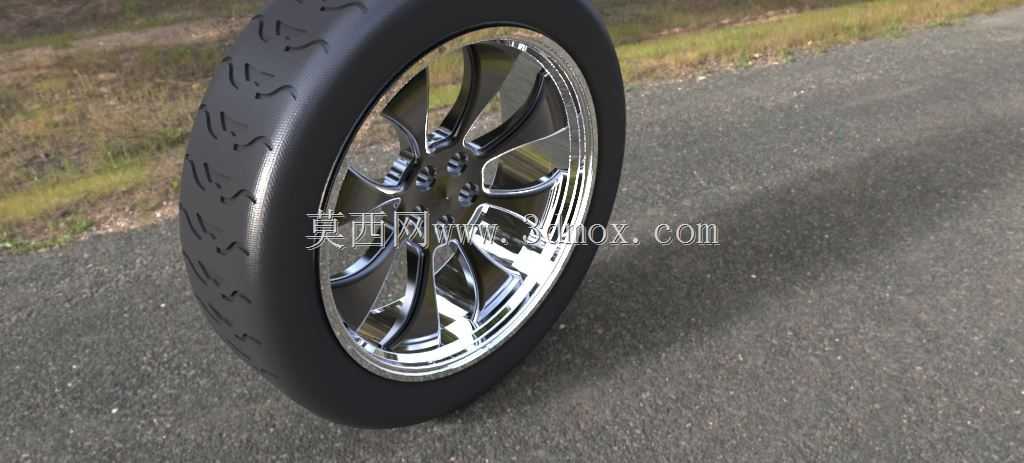

　　日常做整车底盘行走系统匹配时，轮胎与轮毂的组合是最先需要确认边界的部件之一，不同于动力总成、悬挂结构的参数迭代，行走部件的外形与安装尺寸直接决定了轮拱空间、转向避让间隙以及整车通过性的基础阈值。这次的轮胎设计匹配的是多辐条亮面镀铬轮毂，这类轮毂多用于家用乘用车的中高配版本，轮辐采用大切面抛光造型，在做三维建模时需要重点处理辐条之间的镂空区域与轮胎胎圈的配合间隙，避免后期装配时出现胎唇卡滞、充气密封不严的问题。

　　从实际应用场景来看，这类轮胎主要适配城市铺装路面行驶的家用轿车，胎面花纹采用连续的主排水沟加细碎横向切槽的组合，主沟槽深度控制在常规民用胎的合理区间，既可以保证雨天行驶时的排水效率，降低水滑风险，细碎的横向花纹块也能兼顾干地行驶的抓地力，同时不会产生过大的胎噪。建模过程中胎侧的弧度处理是重点，胎侧不能做的过于平直，要预留出行驶过程中胎侧受载变形的余量，尤其是在车辆满载过减速带或者侧倾过弯时，胎侧的形变空间要足够，避免胎侧反复弯折出现早期帘线断裂的问题。

　　安装边界方面，轮辋的直径与轮胎的内径采用过盈配合的设计逻辑，建模时胎圈位置的钢丝圈结构要做等比例还原，胎圈与轮辋贴合的密封面要保证足够的平面度，不能出现局部凸起或者凹陷，否则充气后会出现慢漏气的问题。轮毂的中心孔、螺栓孔位置要和常规乘用车的轮毂安装参数匹配，PCD节圆直径、中心孔直径、螺栓孔倒角都要符合通用安装规范，不需要额外做转接法兰就能直接适配对应车型的转向节。

　　设计思路上没有采用偏向性能的扁平比设定，而是选择了兼顾舒适性与耐用性的常规扁平比，胎壁厚度足够过滤路面细碎颠簸，日常行驶遇到路面小坑洼时，胎壁可以吸收大部分冲击，不会直接把冲击力传递到轮毂上造成轮辋变形。胎面的花纹块排布做了错位处理，避免花纹块同时接地产生共振噪音，这也是民用通勤轮胎常用的设计逻辑，不需要追求极端的抓地力表现，而是在耐磨、静音、抓地三者之间找到平衡。

　　做结构校验的时候，要重点确认轮胎最大转向角度下与轮拱内衬、悬挂下摆臂、减震器筒身的间隙，尤其是轮胎外侧打满方向时，胎肩位置不能和翼子板内衬发生剐蹭，内侧也要和减震弹簧、刹车卡钳预留足够的安全间隙，刹车系统散热的气流通道也要考虑轮胎转动时的气流导向，不能因为轮毂辐条的造型完全阻挡刹车散热的风道。镀铬轮毂的表面处理在建模时单独做了分层结构，最外层的镀铬层厚度预留了常规电镀工艺的加工余量，辐条背面的减重槽也做了合理的结构设计，在保证轮毂整体强度的前提下尽可能降低簧下质量，提升悬挂的响应速度。

　　实际生产落地的角度看，轮胎的橡胶材料分区也在建模时做了区分，胎面采用耐磨的硬橡胶配方，胎侧采用耐屈挠的软橡胶配方，胎圈位置的钢丝圈、帘布层都做了分层的结构示意，方便后续做有限元分析时赋予不同的材料属性，模拟轮胎受载时的形变、应力分布情况。轮毂的辐条与轮辋连接位置做了圆角过渡，避免应力集中导致的轮毂断裂问题，轮辋的气门嘴孔位置也做了加强处理，孔位周边的厚度比常规轮辋位置稍厚，避免安装气门嘴时出现开裂。

　　这类轮胎轮毂组合除了适配整车原厂配套，也可以作为售后改装件使用，建模时的安装尺寸完全兼容同参数的常规车型，不需要改动车辆的悬挂、刹车结构就可以直接替换安装，胎面的磨损指示块位置也做了结构预留，当胎面磨损到指示块位置时就需要更换轮胎，符合民用轮胎的安全使用规范。
