手动按压式易拉罐压缩装置结构设计

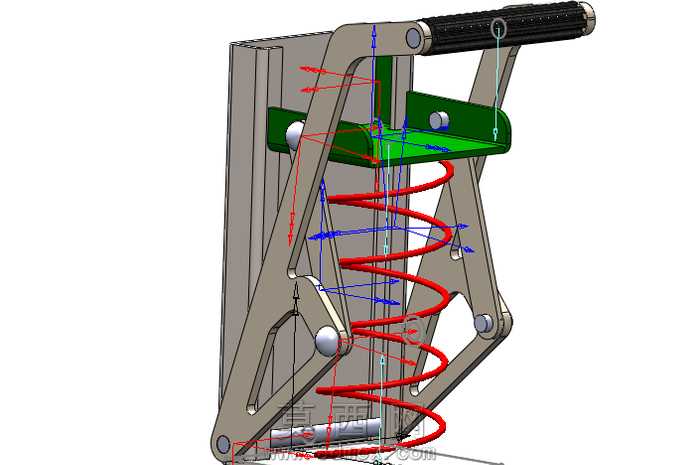

本作品为手动按压式易拉罐压缩装置的三维建模成果，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑完成约束配合，可直接用于结构验证与工程出图。建模过程中首先完成基座主体的结构搭建，采用壁挂式安装的板式基座作为承载主体，建模时对基座的安装孔位、铰接支点位置做了精准的尺寸约束，保证后续连杆机构运动的同轴度与行程精度。核心的连杆传动部分采用对称式双剪叉连杆结构，建模时对每处铰接轴的配合间隙、连杆的受力截面做了优化设计，通过多组铰接点的联动，将手柄处的下压力转化为压合平台的垂直下行动作，实现力的放大传递，保证单手操作即可获得足够的压合力。复位结构采用大节距圆柱螺旋弹簧，建模时严格按照弹簧参数完成螺旋扫描特征，弹簧两端做了并圈磨平处理，装配时与上下压合平台的定位柱精准配合，保证压合完成后机构可自动回弹复位。压合平台设置了防滑定位结构，可对易拉罐进行径向限位，避免压缩过程中罐体滑脱。手柄部分采用包胶式握把结构，建模时分别完成金属内芯与防滑外层的材质区分，渲染阶段对金属部件赋予哑光不锈钢材质，基座采用喷塑冷轧板材质，弹簧赋予弹簧钢亮面金属材质，握把部分赋予黑色防滑橡胶材质，整体渲染效果还原了实物的材质质感。设计过程中重点优化了连杆的力臂比例，通过调整铰接点的相对位置，在保证压合行程足够压扁常规铝制易拉罐的前提下，最大限度降低操作所需的按压力，同时对所有运动部件做了干涉检查，模拟完整按压行程中各零件的运动轨迹，确保无运动卡滞与结构干涉，整体结构紧凑，壁挂式设计不占用台面空间，适合家庭、办公场所用于废弃易拉罐的压缩减容，兼具实用性与结构合理性。
