开放式水下遥控探测机器人结构设计

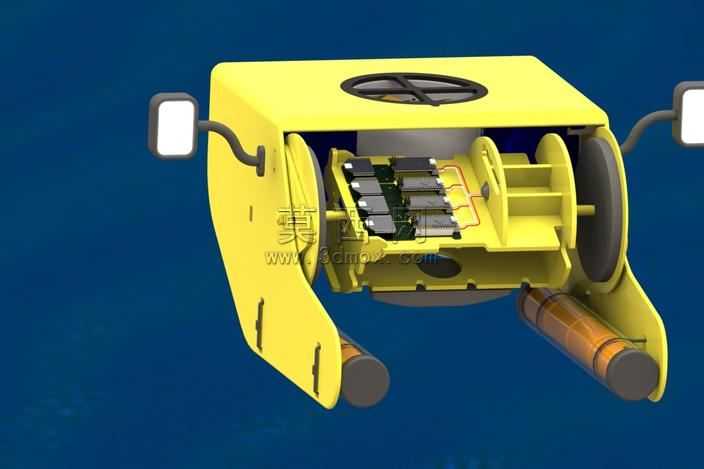

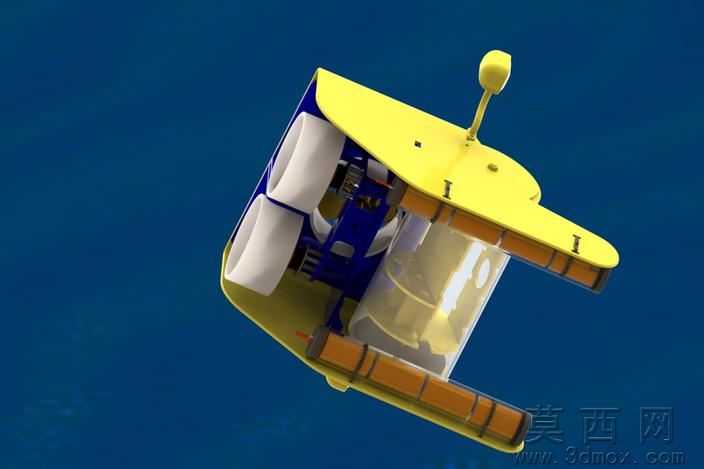

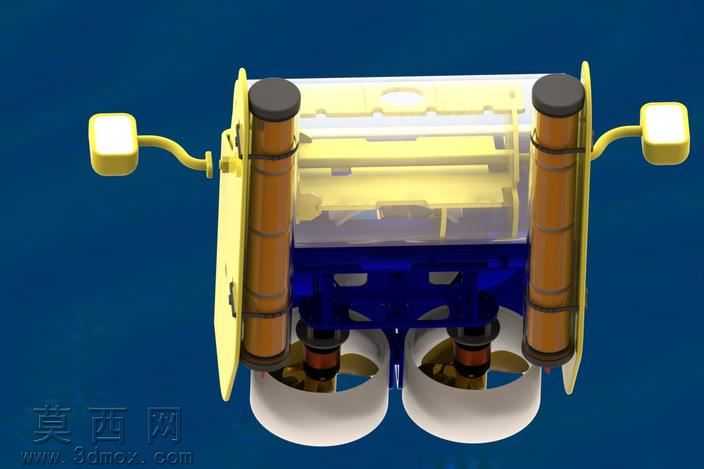

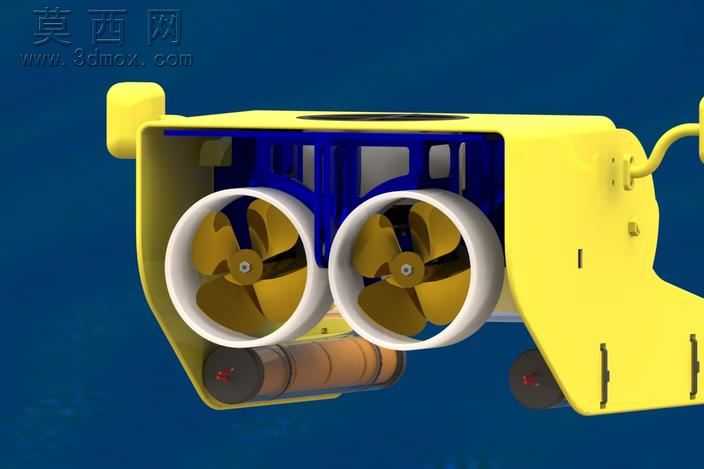

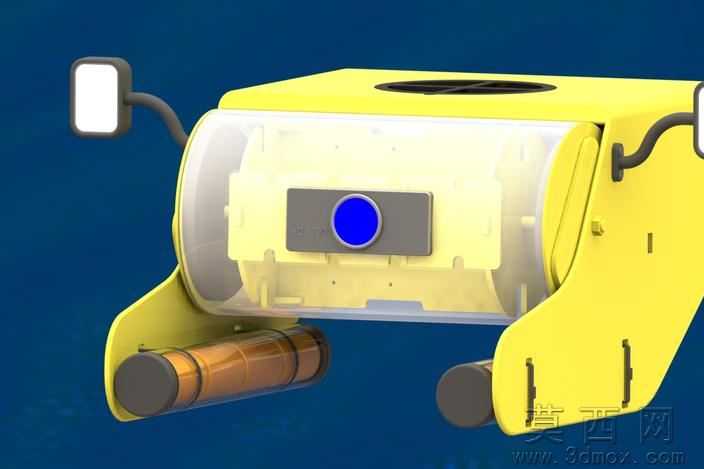

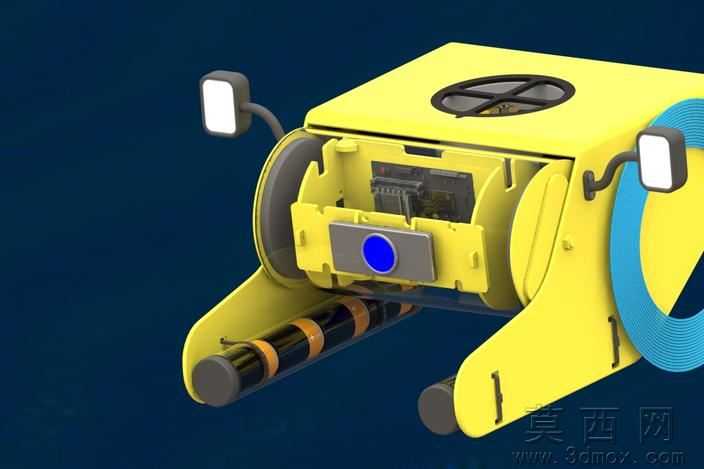

本作品为开放式框架结构的水下遥控机器人三维建模成果，整体采用模块化设计思路完成全结构搭建，建模过程中针对水下作业的特殊工况完成了多维度的结构优化。模型主体框架采用亮黄色工程塑料材质设定，表面做哑光防滑纹理处理，兼顾水下耐腐蚀性与结构辨识度，框架两侧对称布置浮力调节模块，右侧集成缆线收放轮组，采用高韧性蓝色工程塑料材质，轮组内部预留缆线排布空腔，可容纳光纤缆与供电线路同步收纳。前部搭载双组辅助照明模组，灯体外壳做防水密封结构设计，搭配可多角度调节的弯曲支架，可根据作业需求调整照明角度，中部前置高清摄像模组，镜头外围设置蓝色防护圈，模组后方为密封电子舱，舱体采用快拆式盖板设计，便于内部电路元件的检修与更换。底部对称布置两组水下推进器，推进器外壳做流线型减阻设计，表面设置橙色定位标识环，推进器与主体框架采用减震连接结构，可降低运行过程中的震动对摄像画质的干扰。建模阶段对所有密封接合面、转动连接部位都做了细节还原，包括框架上的固定卡扣、密封槽、走线孔等细微结构都完整呈现，渲染阶段采用水下环境光效模拟，通过深蓝色背景与柔和的漫反射光线，还原设备在水下工作的真实视觉效果，材质参数调整上针对不同部件做了区分：塑料部件的粗糙度、金属连接件的金属质感、透明镜头的折射效果都经过反复调试，最终呈现出结构清晰、细节完整的可视化效果，整体设计兼顾了结构实用性与加工可行性，所有部件的尺寸比例都参照实际水下作业设备的参数设定，可作为小型水下探测设备的结构设计参考方案。
