可调式多向千分表测量固定支架结构

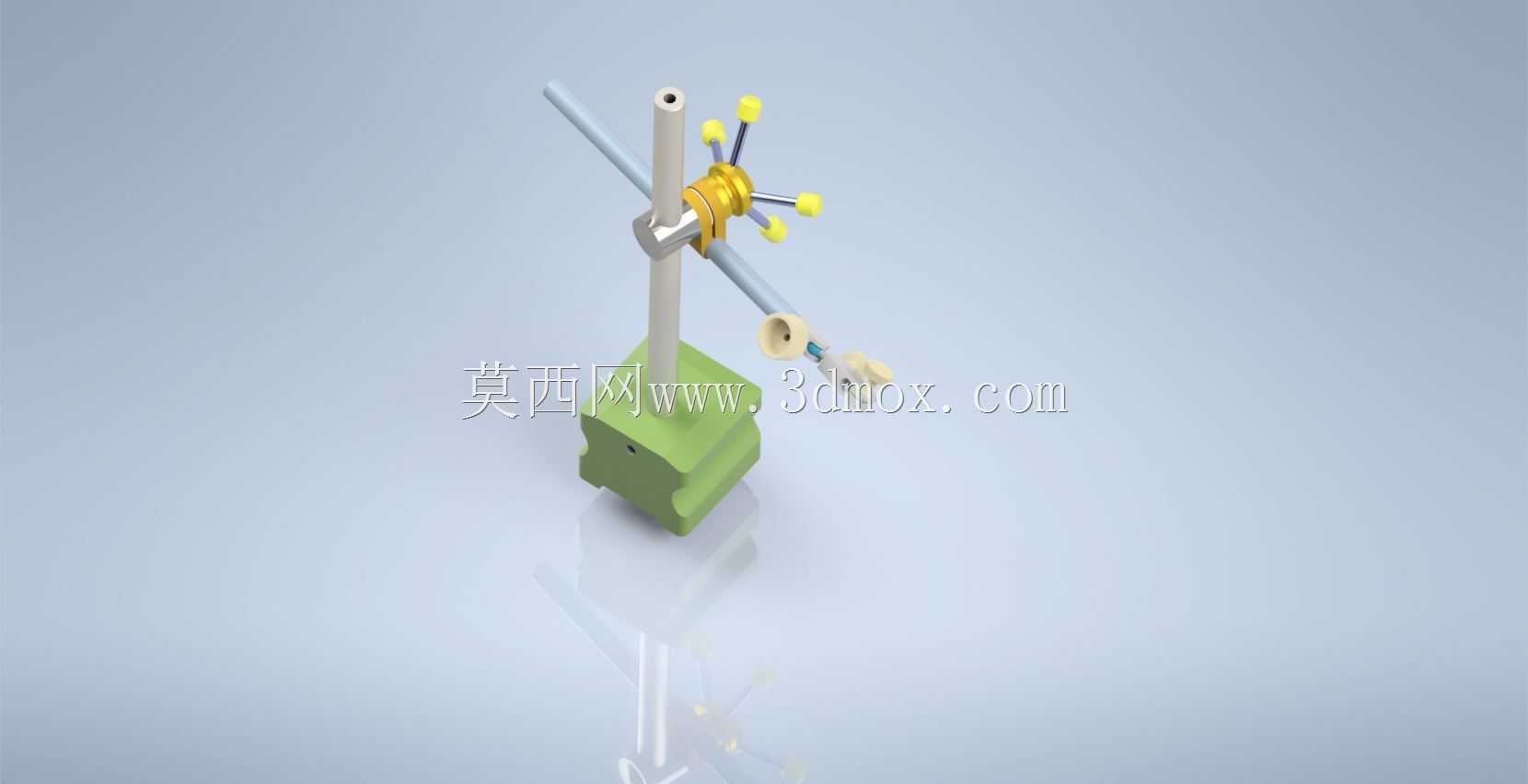

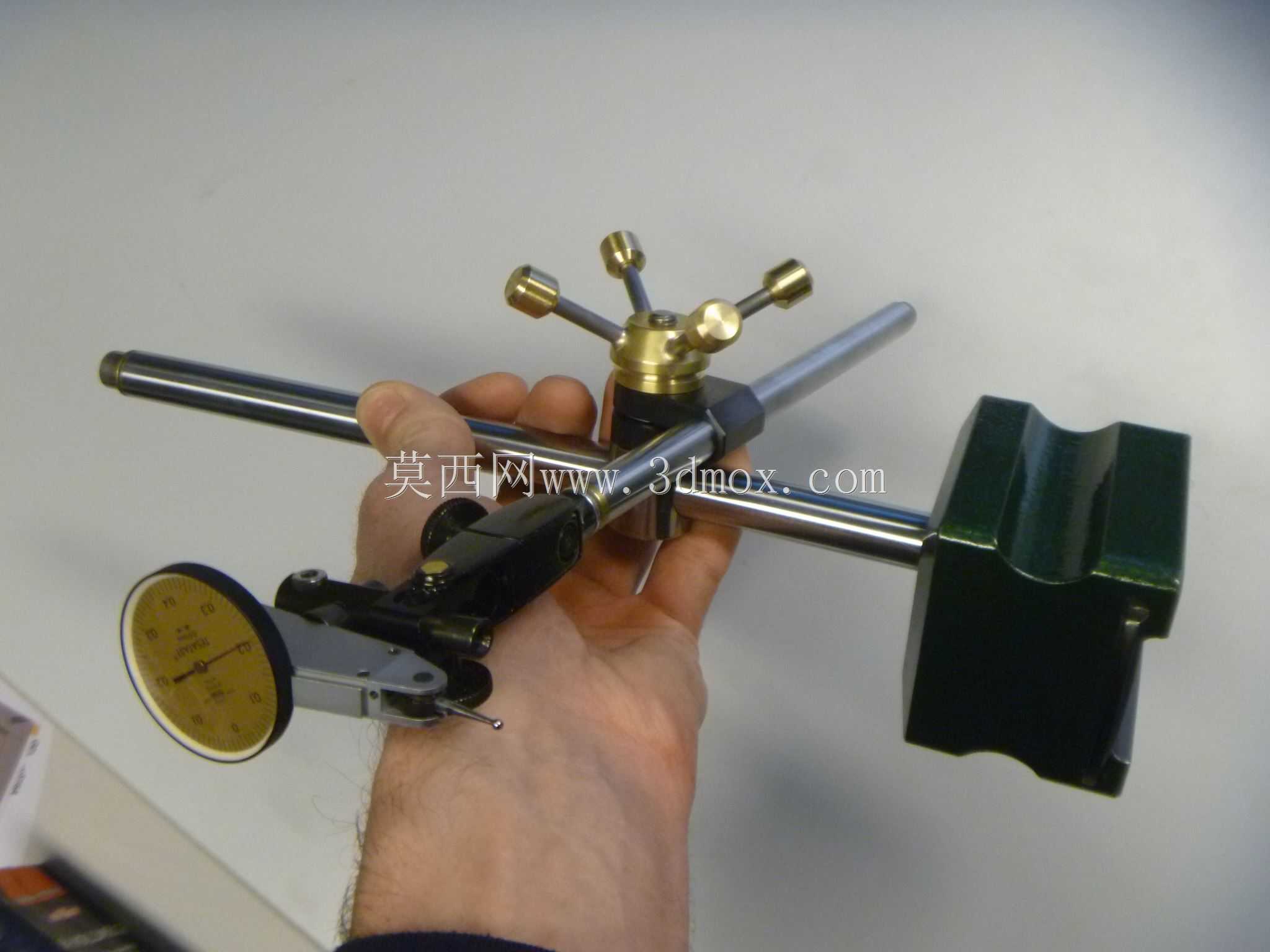

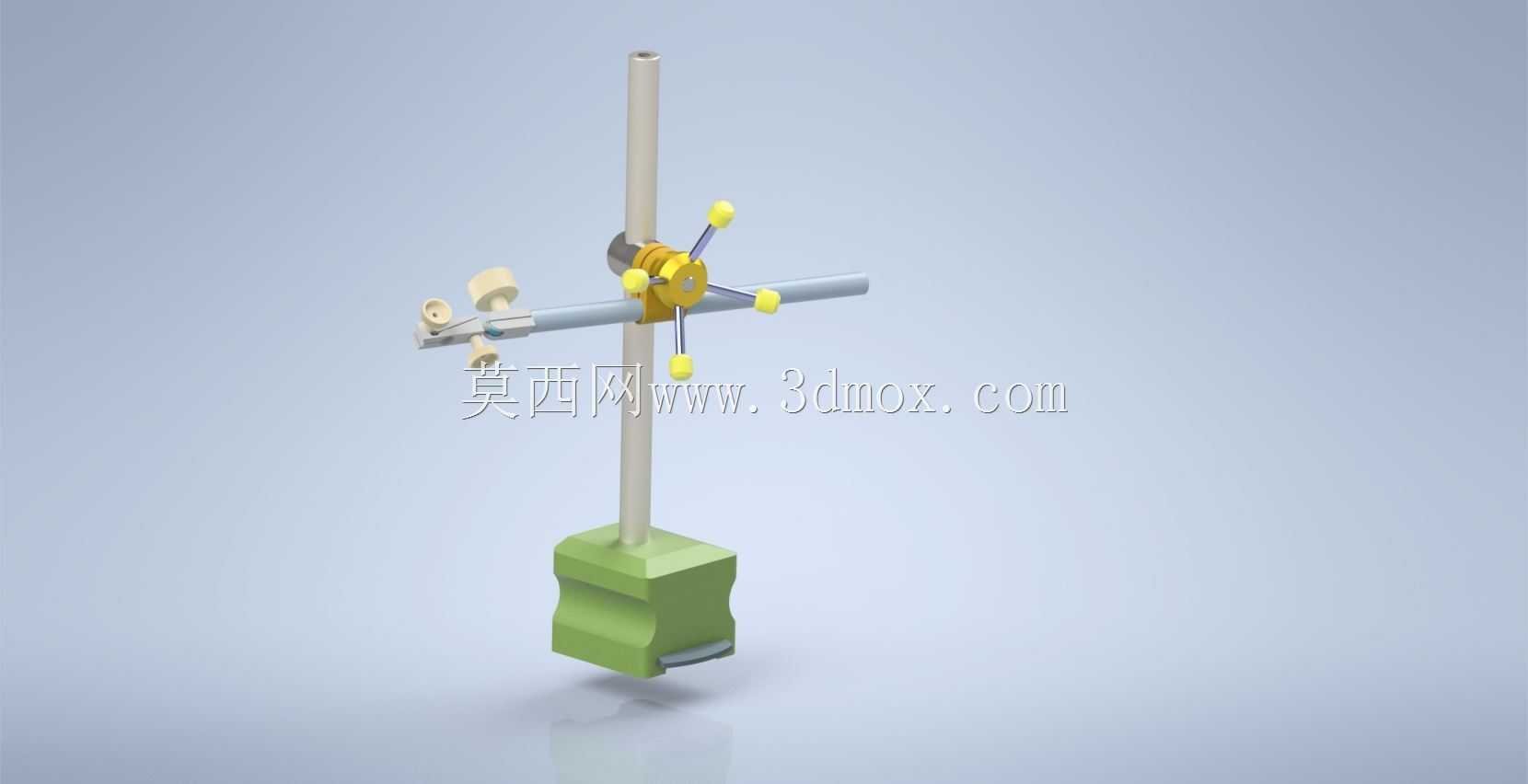

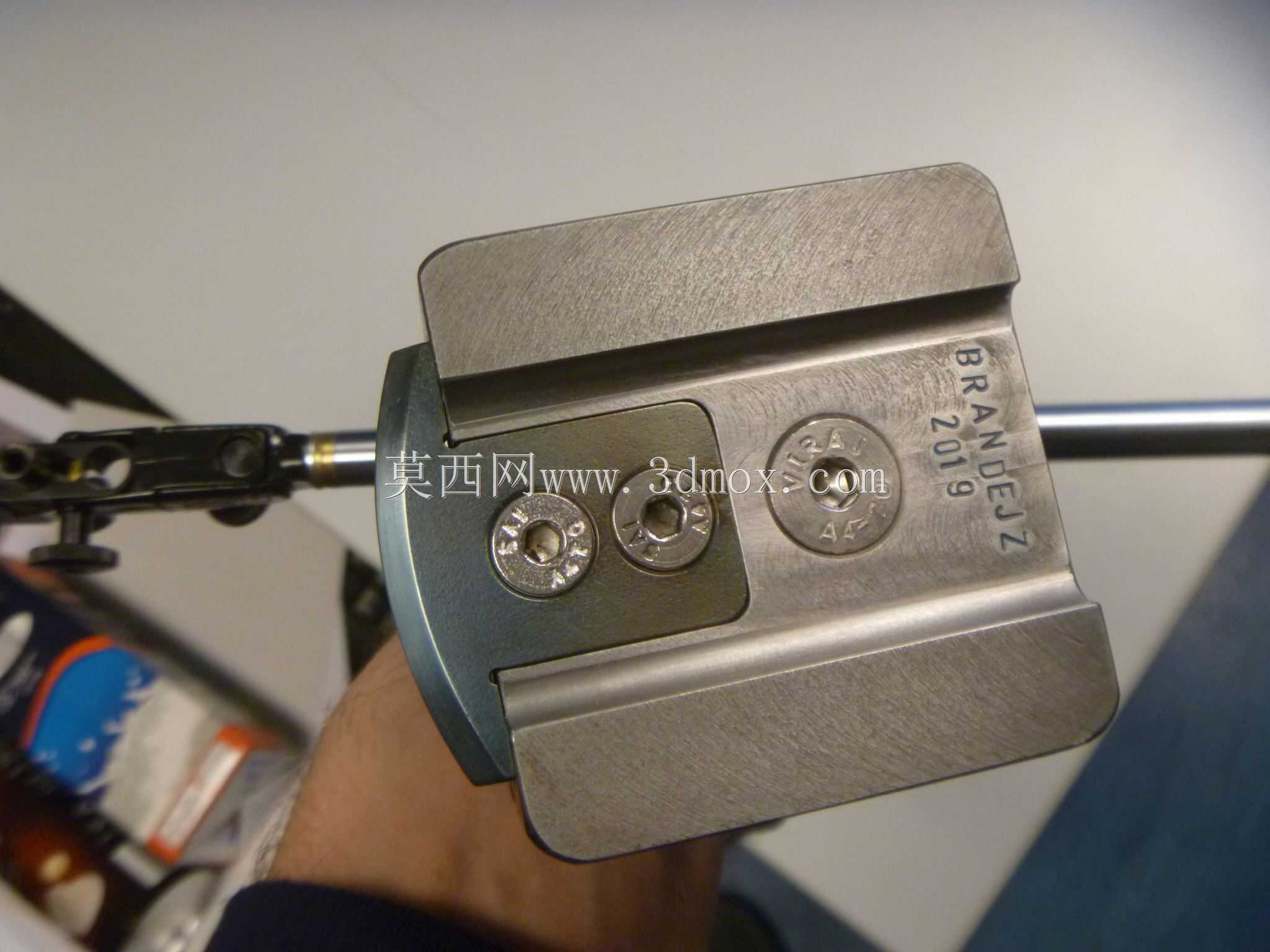

　　在机加工现场的尺寸形位公差检测环节，千分表这类接触式指示量具的固定稳定性直接决定测量数据的可信度，这款可调式多向表架正是针对车间实际测量痛点设计的夹持结构，区别于常规磁性表座的单杆调节逻辑，整套结构采用正交双轴加万向锁紧头的组合方案，能覆盖绝大多数工位的测量姿态需求。底座采用加重式方块结构，底部预留磁吸安装位与平面贴合边，既可以直接吸附在铸铁平台、机床工作台的导磁面上，也能通过底部的穿装孔配合压板固定在非金属检测工装台面上，底座的重心经过配平设计，当横臂伸出至最大行程时，整体结构不会出现倾覆偏移，竖直立杆采用冷拉圆钢加工，表面做硬铬处理提升耐磨性能，立杆与底座的配合采用过盈压装加骑缝销固定的方式，

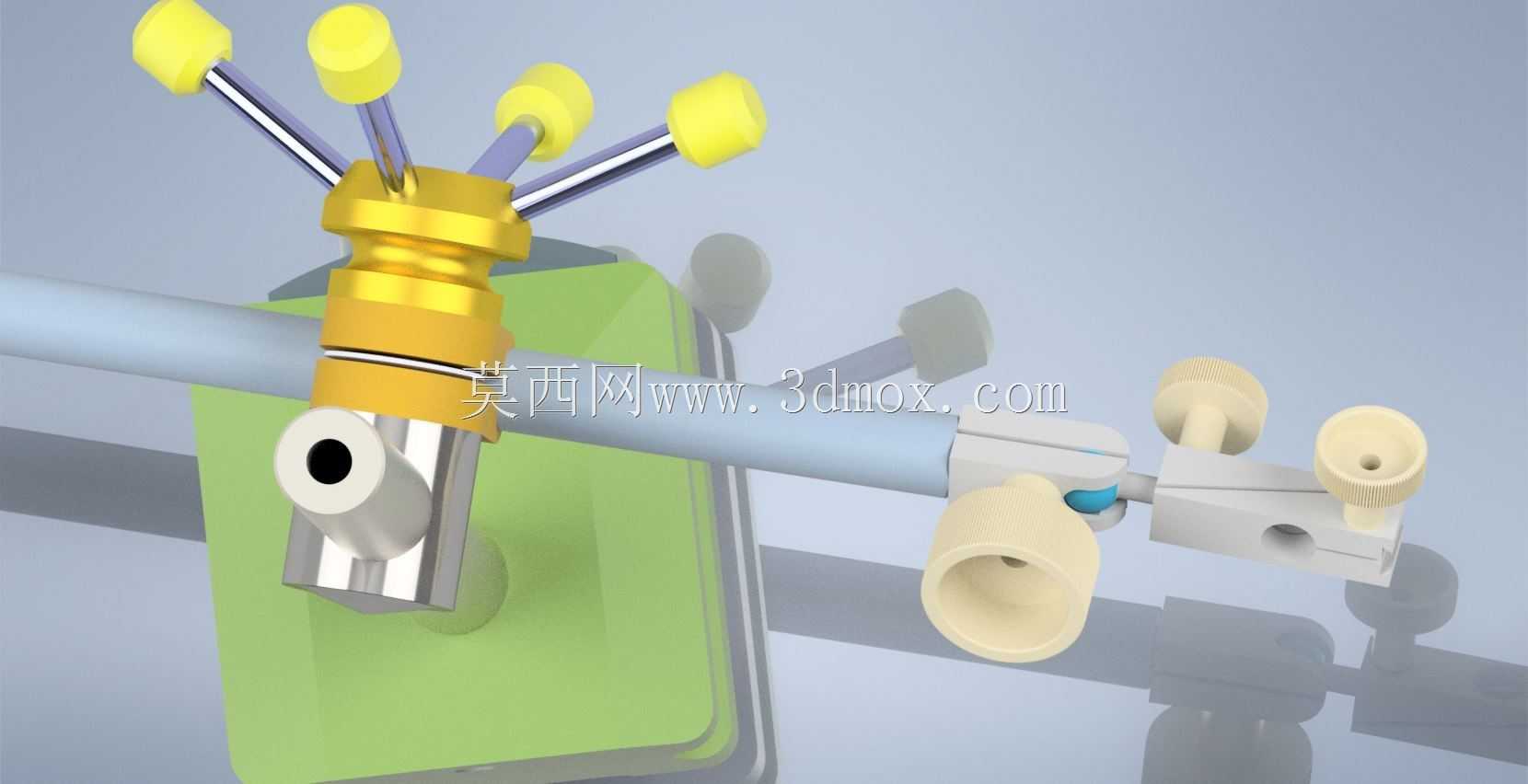

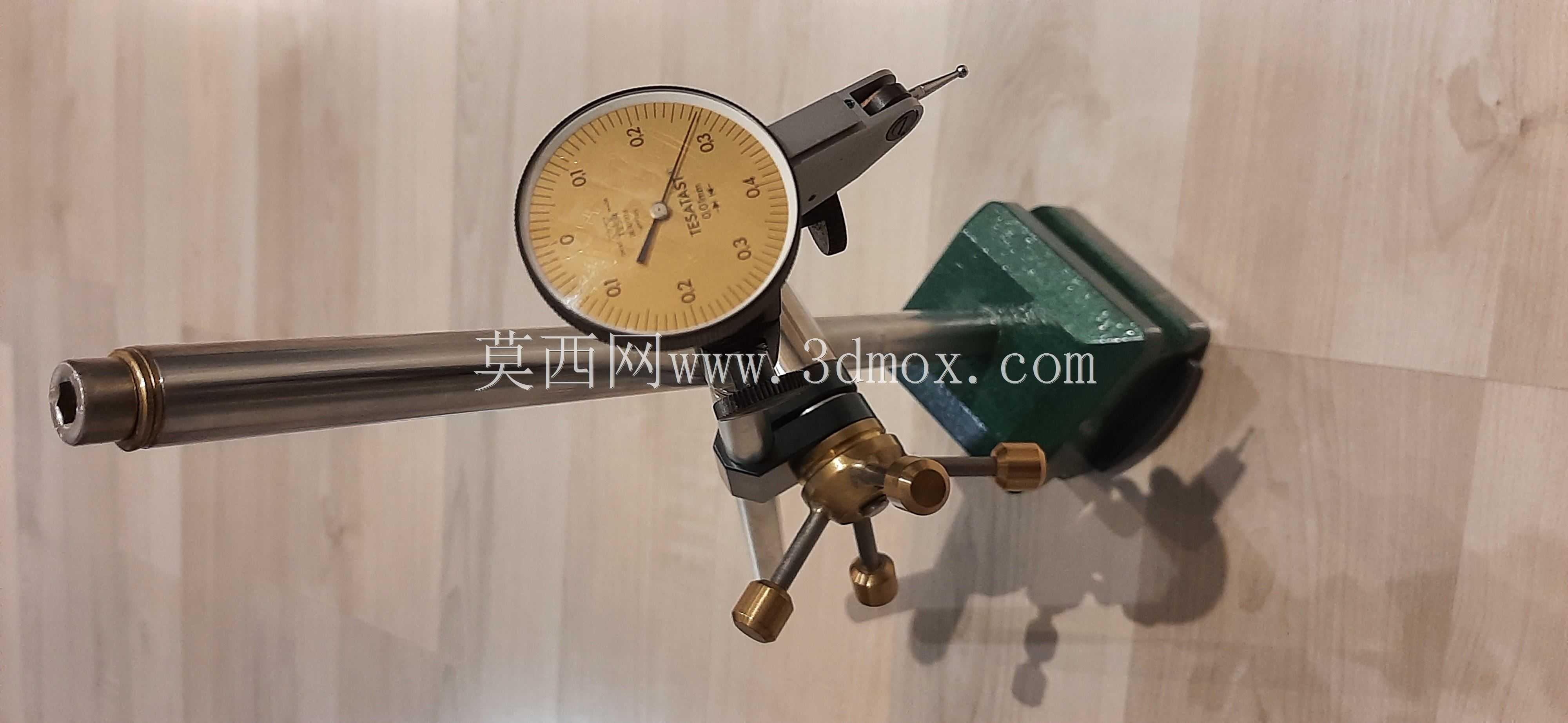

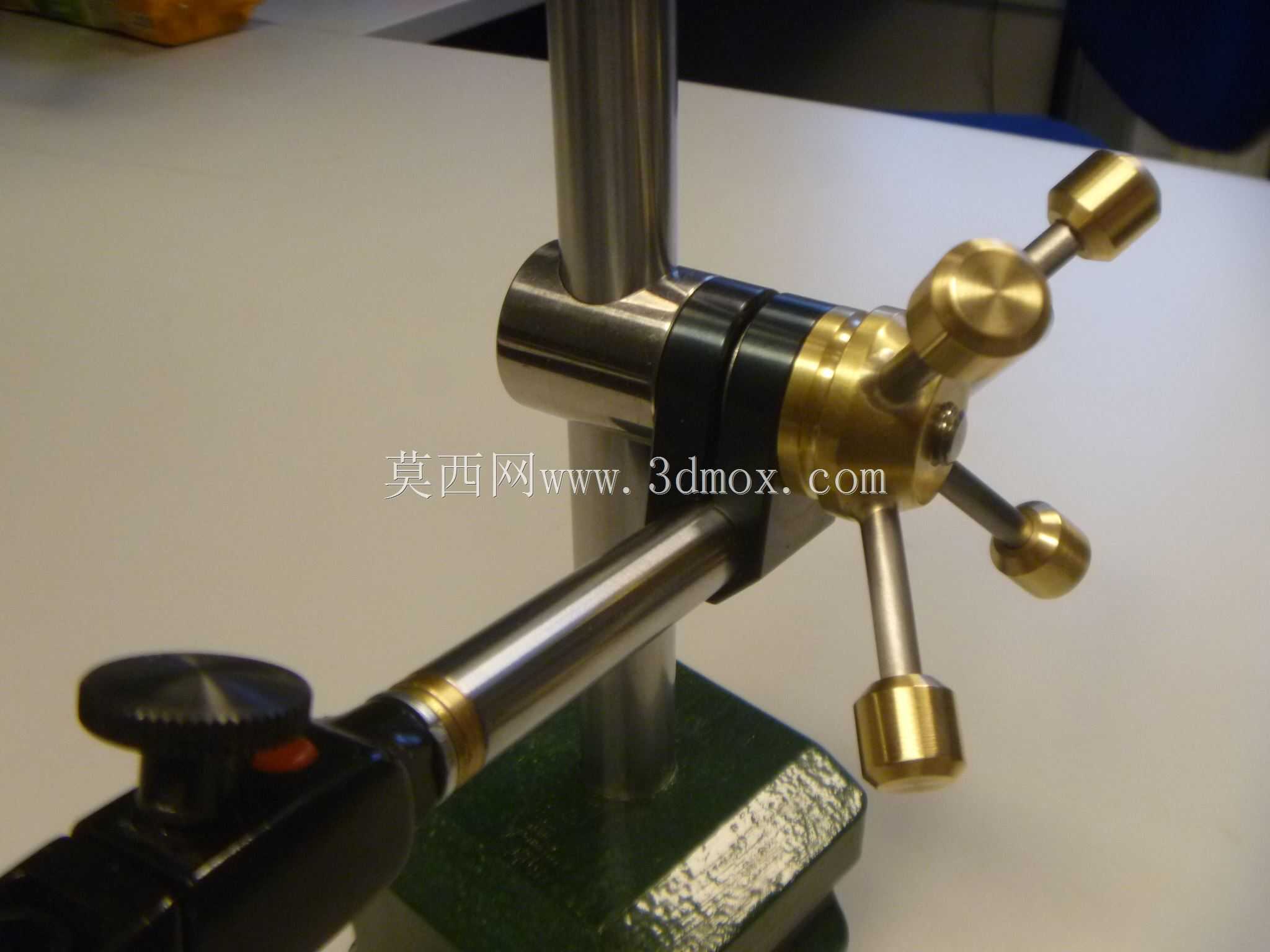

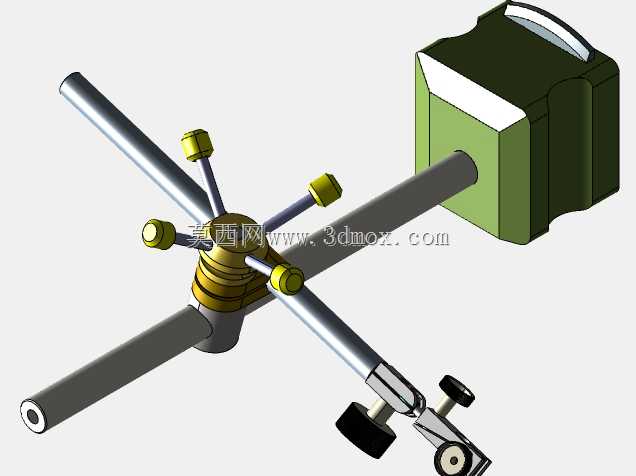

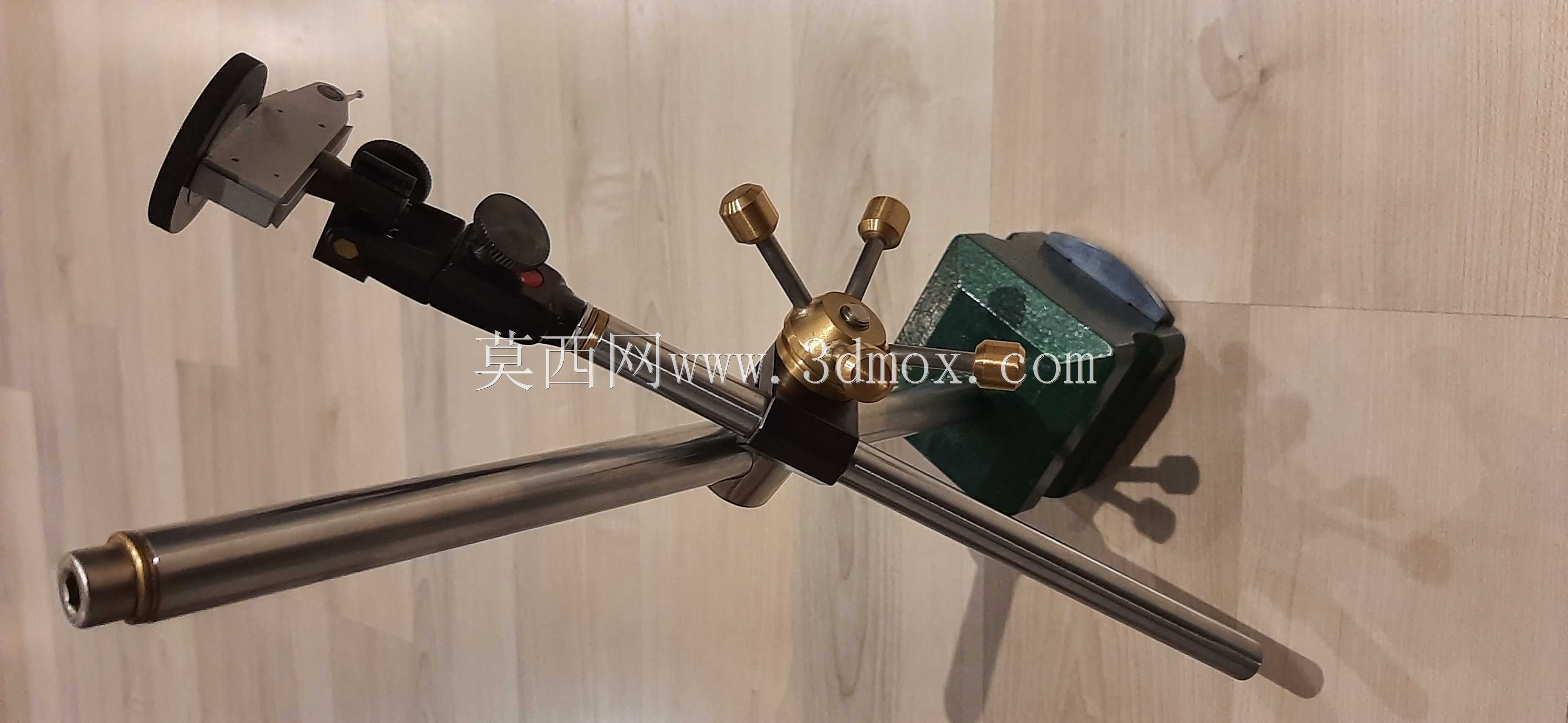

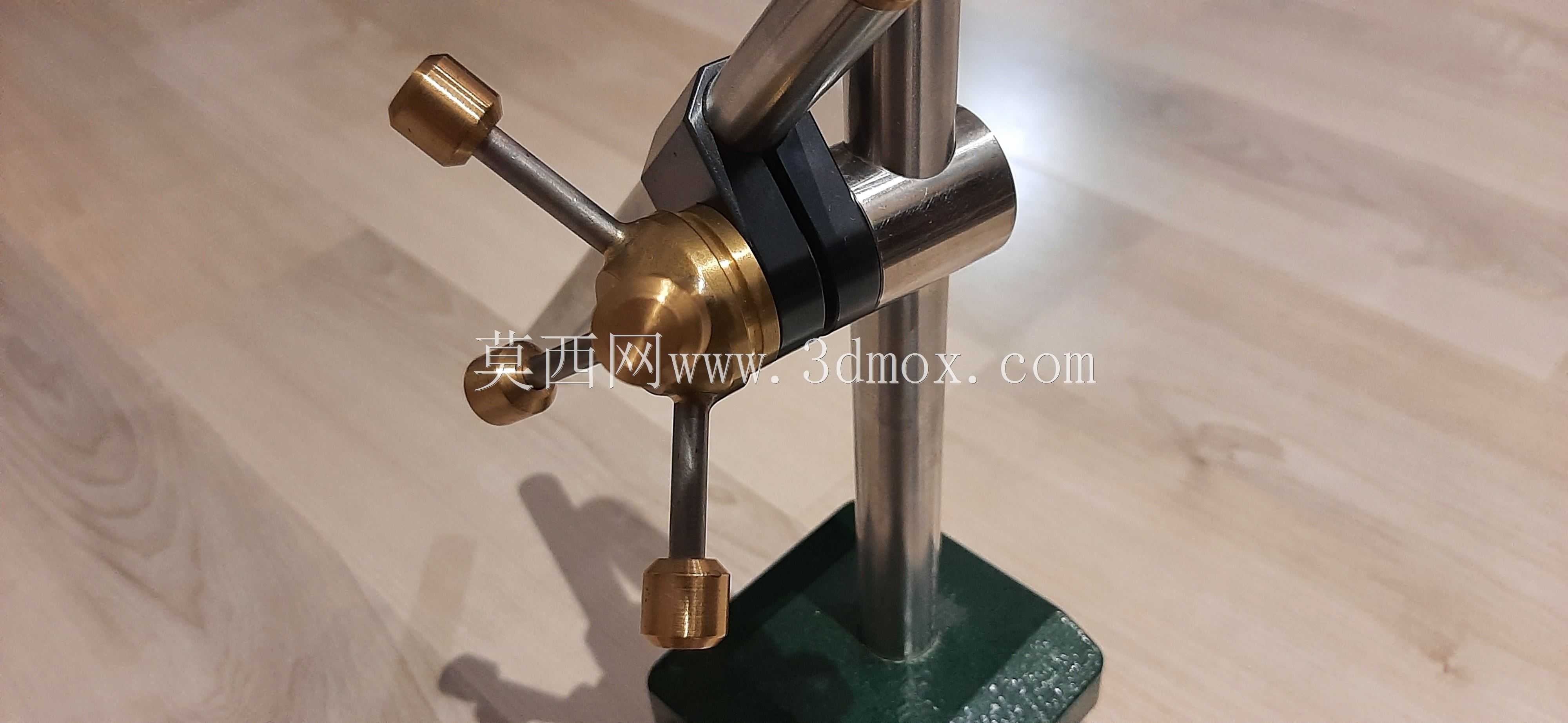

　　避免长期调节后出现立杆晃动的间隙问题。横臂与立杆的连接采用十字滑套锁紧结构，滑套内部镶嵌铜质减磨衬套，既可以沿着立杆上下滑动调整整体高度，也能绕立杆做360度水平回转，锁紧旋钮采用大直径滚花设计，操作人员戴劳保手套也能单手完成锁紧操作，不需要额外借助扳手等工具。横臂末端的万向夹持头是整套结构的核心功能部件，夹持头采用多瓣簧夹紧结构，能适配不同夹持柄径的千分表、杠杆百分表等指示量具，夹持头的调节关节采用球面摩擦副设计，松开锁紧后可以在任意空间角度调整表头的朝向，调整到位后锁紧旋钮能提供足够的夹紧力，保证测量过程中表头不会因为测头接触工件的反作用力出现位移。在实际应用场景中，这套表架既可以用于机加工工序间的工件圆跳动、端面跳动检测，

　　将表架吸附在车床导轨或者卡盘端面，调整表头接触工件旋转表面就能完成打表测量；也可以放置在检验平台上，配合量块完成工件高度差、平面度的比对测量，针对方形轮廓工件的形位检测，特意优化了横臂的伸出长度，当横臂旋转至与工件侧边平行时，表头能顺利接触到工件的侧壁边缘，不需要额外垫高表架或者调整工件位置。结构设计上充分考虑了车间使用的耐用性，所有锁紧部件都采用钢制件，没有使用易老化的塑料结构，各个活动关节的配合间隙控制在0.01mm以内，避免调节过程中出现空程差，横臂的长度经过反复验证，既保证了足够的测量覆盖范围，也不会因为臂长过长导致锁紧后出现低头形变，当表头安装在横臂最远端时，施加1N的测量力，表头的位移量不超过0.005mm，

　　完全满足千分表的测量精度要求。安装边界方面，底座的外形尺寸适配常规检验平台的T型槽间距，不需要额外制作转接板就能完成固定，立杆的高度覆盖了车间常见工件的测量高度范围，从平台面到横臂最大安装高度能满足大部分小型轴类、盘类零件的打表需求，万向夹持头的夹持范围覆盖了市面上绝大多数指示量具的夹持柄径，不需要额外更换夹套就能兼容不同品牌的测量表头。整套结构没有多余的复杂零件，日常维护只需要定期给滑动衬套加注少量润滑油就能保证调节顺畅，适合生产车间、计量室等不同场景下的检测固定使用，解决了常规表架调节角度受限、锁紧后易移位、小空间内难以调整表头姿态的常见问题。
