手动调节式工件抛光工装夹具结构

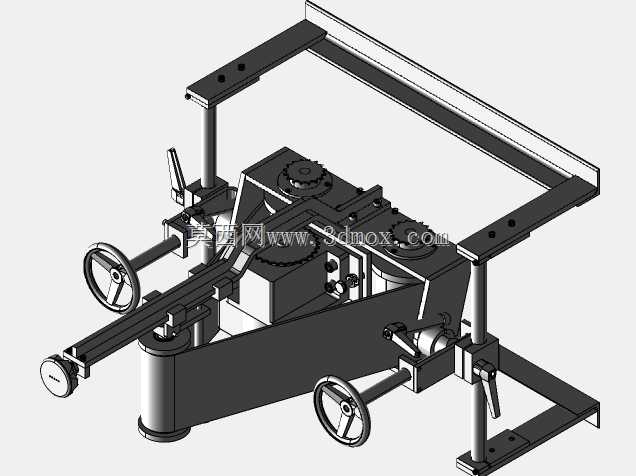

　　在中小批量金属零件精密加工的工序流转中，抛光工序的装夹稳定性一直是影响表面加工一致性的核心因素，这套手动调节式抛光工装的设计，正是针对异形轴类、小型结构件的抛光作业需求开发，适配车间内普通砂带抛光机、布轮抛光机的工位配套使用。从结构布局来看，整套工装采用框架式支撑底座，底部预留的安装孔位可直接固定在抛光工位的工作台面上，安装边界控制在长850mm、宽620mm的矩形范围内，整体高度可通过两侧的立式支撑柱进行无级调节，调节行程达到220mm，能够适配不同操作身高的作业人员，也能匹配不同轮径的抛光轮作业高度需求。工装的核心装夹组件采用双V型块定位结构，其中一端的V型块配合手轮驱动的丝杠进给结构，可实现工件轴向位置的精准微调，

　　手轮上刻有分度刻度，每转进给量为2mm，能够满足不同长度工件的装夹需求，可夹持的工件直径范围覆盖12mm到85mm，夹持长度范围在100mm到480mm之间，覆盖了绝大多数小型轴类、杆类零件的抛光装夹需求。另一端的V型块集成了回转锁紧结构，可在工件装夹完成后实现360度周向回转，配合侧面的锁紧手柄，能够在任意角度位置锁止，方便作业人员对工件的不同周向面进行抛光作业，无需反复松夹调整工件位置，大幅减少装夹辅助时间。工装上方的横向导轨组件上搭载了可滑动的定位挡块，挡块可沿导轨横向移动并通过手柄锁紧，能够对工件的轴向加工位置进行限位，保证同批次工件的抛光区域位置一致，避免人工对位产生的尺寸偏差。两侧的立式支撑柱上还设置了可升降的托架结构，

　　针对长径比超过10的细长轴类工件，托架可调整到对应支撑位置，托住工件的悬空部位，避免抛光过程中工件受抛光轮压力产生弯曲变形，保证抛光后的工件圆柱度符合工艺要求。整套工装的操作全部采用手动机械结构，无需接入气动或液压动力源，结构简单可靠，维护成本极低，非常适合多品种小批量的加工车间使用，作业人员仅需通过三个手轮和四个锁紧手柄，即可完成工件的装夹、位置调整、角度锁止全部操作，单人即可完成整套装夹流程，单工件装夹时间可控制在15秒以内。从受力结构设计来看，底座采用加厚钢板焊接结构，整体重量达到72kg，配合底部的四个固定螺栓安装后，抛光作业过程中不会产生共振抖动，保证抛光表面的粗糙度均匀，不会出现振纹等加工缺陷。

　　所有运动配合面都采用了铜套镶嵌的润滑结构，长期使用也不会出现卡顿磨损，调节手感顺滑，锁紧机构采用偏心凸轮锁紧结构，锁止力足够，抛光过程中不会出现工件移位的情况。在实际生产场景中，这套工装可配套用于五金零件、汽配小零件、液压阀芯类零件的外圆抛光、去毛刺工序，也可用于工件表面镀层前的预处理抛光作业，相比通用的台虎钳装夹方式，这套工装的装夹定位精度更高，工件的回转调节更方便，能够有效降低作业人员的劳动强度，提升抛光工序的加工效率和加工质量一致性。设计过程中充分考虑了车间作业的实际工况，所有操作手柄都设置在人员站立操作时手可轻松触及的位置，操作时无需探身或弯腰，符合人机工程学要求，外露的传动部件都做了圆角处理，没有尖锐棱角，避免作业过程中磕碰划伤。工装的所有零部件都采用常见的标准件和通用加工件，加工制造难度低，普通的机加工车间即可完成整套工装的制造，制造成本远低于同类气动或液压自动抛光夹具，对于产能规模不大、加工品种频繁切换的中小型加工车间来说，具备极高的实用价值。
