固体压缩空气驱动筒体结构设计

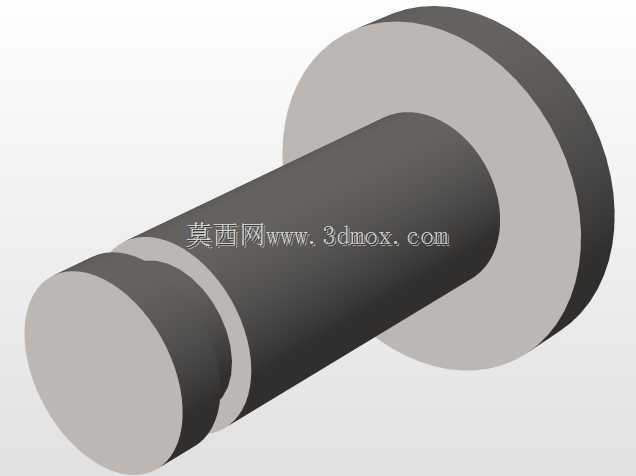

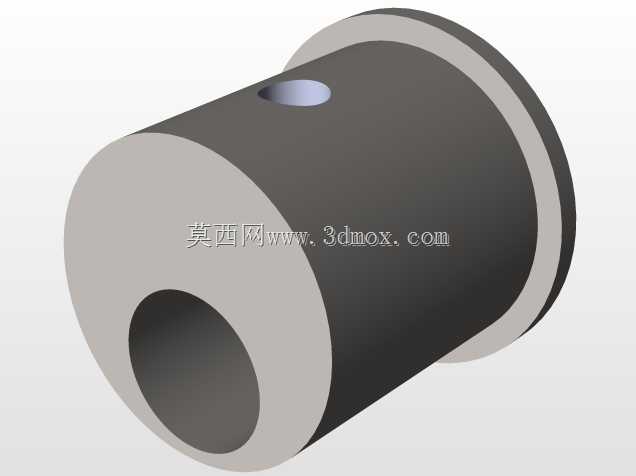

　　在气动控制回路的末端执行场景里，这类筒体结构的驱动部件常被集成在狭小安装空间的传感触发、小型工位进给环节，不同于常规气缸的外露活塞杆结构，该构件采用中空筒体的一体化构型，外圆柱面做了均匀壁厚设计，可直接嵌入设备安装基座的预制孔位，无需额外加装导向支撑套，能有效缩减配套机构的整体占用空间。从实际工况适配角度看，构件侧壁预留的径向通孔是气路接入端口，压缩空气从该孔进入筒体内部腔室后，可推动内置的滑动塞体完成直线位移输出，两端的环形凸缘结构既作为腔室的密封限位面，也承担安装时的轴向定位作用，凸缘外径与筒体外径形成的台阶差，可直接卡在安装基座的端面，省去轴向锁紧的额外挡圈结构，装配时仅需从基座孔位一端推入即可完成初步定位，

　　后续通过侧面紧定螺钉抵紧筒体外壁即可完成固定，装配效率相比传统法兰式气缸提升近四成。设计阶段针对壁厚做了等强度校核，筒身主体壁厚在满足1.2MPa工作气压的强度要求下，尽可能缩减壁厚以控制构件整体重量，两端凸缘的厚度根据密封件的安装槽深度做匹配设计，密封槽直接加工在凸缘内侧端面，可直接嵌入标准O型密封圈完成腔室密封，无需额外加工密封压盖，减少零件数量的同时也降低了泄漏点数量。径向通孔的位置经过反复校核，设置在筒身轴向行程的中点位置，可保证塞体在全行程移动过程中，进气口始终与腔室连通，不会出现塞体遮挡气路的情况，通孔内壁做了内螺纹加工，可直接对接标准气动快插接头，无需额外加装转接头。中空内孔的尺寸公差按照H7级精度加工，

　　表面粗糙度控制在Ra0.8，可保证内置塞体滑动时的顺畅度，同时减少密封件的磨损，延长整体使用寿命。在实际应用场景中，这类驱动构件常配套在小型传感检测工位，作为检测探头的伸缩驱动源，也可集成在小型物料分拣机构中作为拨料动作的执行件，由于整体构型为规则圆柱状，在多工位回转台的紧凑布局中优势明显，可沿着回转台的径向嵌入安装，不会与相邻工位的构件产生运动干涉。安装边界方面，构件的整体轴向长度可根据实际行程需求做系列化调整，外圆柱面的直径规格覆盖16mm到63mm的常用气动元件尺寸段，可适配不同推力需求的工况，安装时仅需在基座上加工对应直径的安装孔，孔的公差按照H8级加工即可满足装配要求，轴向定位依靠两端凸缘的台阶面，

　　径向固定依靠侧面紧定螺钉或者粘接固定，适配多种安装工艺。从结构可靠性角度看，一体化的筒体结构没有多余的拼接焊缝，整体采用棒料直接加工成型，腔室内部无应力集中点，可承受频繁的气压交变载荷，长期运行下不会出现筒体开裂的问题，侧壁的进气孔与筒身的交接处做了圆角过渡处理，避免气路直角转折带来的压损，同时也减少应力集中风险。在配套选型时，可根据所需的输出推力计算对应的筒体内径，推力值等于工作气压乘以塞体的有效作用面积，该结构的有效作用面积为内孔的横截面积，相比同外径的拉杆式气缸，其有效作用面积更大，输出推力更具优势，同时由于没有外露的活塞杆，不会出现活塞杆被外界粉尘、切削液污染的情况，在机加工工位的检测、触发场景中，无需额外加装活塞杆防护套，可降低维护成本。日常维护时仅需定期更换两端的密封件即可，由于密封槽为开放式结构，拆卸密封件时无需使用专用工具，直接用挑针即可取出旧密封圈，更换新圈后即可重新投入使用，维护操作十分便捷。
