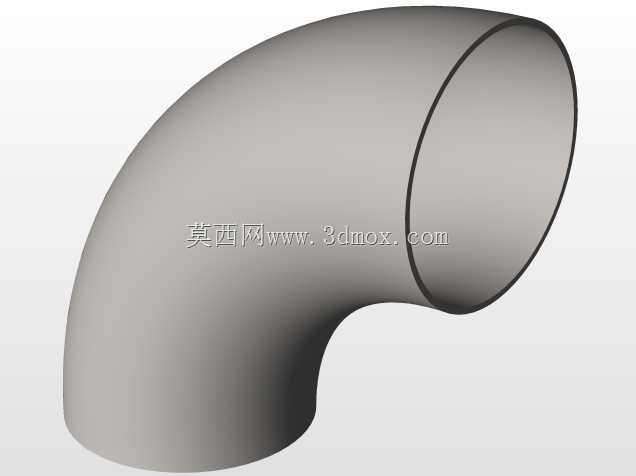

DN250规格90度管道转向弯头结构

　　在市政给排水主管网布设、化工流体输送管线搭建、暖通空调循环水系统排布、工业厂区工艺管道装配等场景中，大口径管路的转向衔接一直是管线设计环节需要重点考量的部分，DN250规格的90度弯头正是适配公称通径250毫米管路转向需求的核心衔接构件。这类弯头的实际用途是改变管路内流体的输送方向，让管线可以按照现场布设空间、工艺流向要求完成90度的转向过渡，避免直管强行弯折带来的流道突变、应力集中问题，保障管路系统长期运行的稳定性。从功能特性来看，这款弯头采用等径圆弧过渡结构，转弯段的曲率半径经过流体力学测算，能够在实现90度转向的同时，尽可能降低流体流经转弯处的局部阻力损失，减少流体在弯管段形成涡流、紊流的概率，既可以降低输送过程中的动力损耗，

　　也能减少流体中携带的固体杂质对弯管内壁的冲刷磨损，延长构件的实际使用寿命。弯头两端的接口尺寸严格匹配DN250公称通径的管道对接标准，接口端面的加工精度满足常规管道焊接、法兰对接的装配公差要求，安装时不需要额外做尺寸适配加工，能够直接和同规格的直管段、法兰盘完成对接装配。在设计思路层面，这款弯头的建模过程完全遵循管路配件的等径转弯设计规范，首先确定两端接口的中心轴线呈90度垂直布局，以转弯段的中心圆弧作为建模基准线，按照管道的标准壁厚生成实体结构，转弯段的内壁和外壁保持同心圆弧过渡，整个构件不存在截面突变、壁厚不均的问题。建模过程中对弯管的内外壁做了连续曲面处理，没有尖锐棱角、建模碎面等问题，能够直接导入管路装配体中完成干涉检查，

　　也可以用于后续的管路流体仿真分析，提取流道模型计算不同流速、不同介质下的阻力损失参数。从外形尺寸与安装边界来看，这款弯头两端的接口外径、壁厚参数完全匹配DN250管路的通用标准，转弯段的外轮廓尺寸经过测算，在管线排布时可以提前预留对应的安装空间，不会和周边的管线支架、其他并行管路、墙体结构产生装配干涉。弯头的整体结构为一体化成型结构，没有额外的拼接焊缝设计（建模层面的一体化结构对应实际生产中的无缝弯制或者一体浇铸工艺），结构强度能够满足常规中低压流体输送的压力要求，在安装时只需要在两端接口处完成和直管段的固定连接，不需要额外加装其他转向辅助构件。在实际工程应用中，这类大口径弯头的选型需要匹配管路的公称压力、输送介质特性、

　　现场安装空间等多重因素，这款三维模型完整还原了弯头的实际外形轮廓、接口尺寸、转弯曲率等核心参数，结构设计人员在做管线三维排布时，可以直接调用该模型完成装配，提前校验管路走向的合理性，核对安装空间是否满足施工要求，避免现场施工时出现管线碰撞、尺寸不匹配的问题。同时模型的曲面质量满足工程出图、仿真分析的使用要求，设计人员可以基于该模型快速生成对应的工程加工图纸，标注加工公差、工艺要求等参数，直接用于指导生产加工环节。在管路系统的日常维护环节，这类弯头作为管路转向的核心受力部件，也是管路冲刷磨损、应力集中的重点检测位置，精准的三维模型可以帮助运维人员提前确定弯头的安装位置、检测点位，制定对应的维护检测方案，保障整个管路系统的长期稳定运行。
