DN65规格90度直角管道弯头结构设计

　　在民用建筑给排水、工业流体输送、暖通空调循环管路、消防供水系统等诸多涉及介质输送的工程场景里，弯头是改变管路走向最常用的基础配件，DN65作为公称通径65mm的常用管路规格，对应的90度弯头在实际项目中应用频次极高。日常做管路排布设计时，很多新手容易忽略弯头的实际安装边界，只在三维布路时拉个直角转弯就完事，等到现场安装才发现要么弯头和相邻管道的焊缝间距不够，要么和周边的支架、墙体、其他管线产生干涉，甚至因为弯头的曲率半径选得不对，导致管路局部阻力过大，水泵选型的扬程余量不足，最终出现介质流速不达标、管路振动异响等问题。

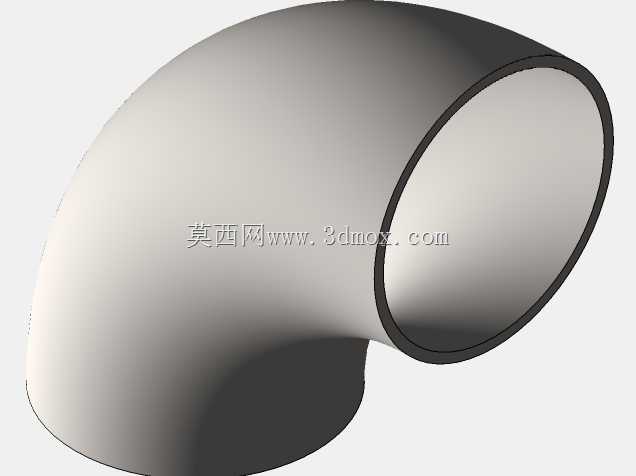

　　这款DN65弯头的设计，首先是匹配公称通径65mm的标准管材对接要求，两端的连接端面做了适配常规焊接或者法兰对接的基准结构，管壁厚度按照常规中低压流体输送的工况做了等厚设计，转弯处的曲率半径选取的是工程中最常用的1.5倍公称通径规格，这个曲率半径的选择不是随意定的：如果曲率半径太小，介质在转弯处的局部阻力系数会陡增，输送含固体颗粒的介质时还容易在转弯外侧造成冲刷磨损，缩短管件使用寿命；如果曲率半径太大，弯头本身的轴向占用空间就会变大，在狭小的管井、设备夹层这类布管空间紧张的场景里，很容易出现排布不开的问题，1.5倍径的参数刚好平衡了流阻性能和安装空间的矛盾。

　　从结构细节来看，这款弯头的转弯段做了平滑的圆弧过渡，没有出现截面突变的结构，介质流经转弯位置时，不会因为流道突然收窄或者扩张产生额外的涡流，能有效降低管路运行时的噪音和振动。两端的对接端面预留了标准的焊接坡口余量，现场施工时不需要再额外对管件端面做切削加工，直接和同规格的管材对齐就能完成焊接组对，能有效减少现场施工的工作量。做三维布管设计时调用这个模型，可以直接在装配环境里核对安装边界：弯头两个端面的中心距是固定值，转弯外侧的最大轮廓半径、内侧的最小避让距离都能直接通过模型测量，不需要再手动查机械设计手册换算参数，排布管路时可以提前预留好安装操作空间，比如焊接操作需要的焊缝操作距离、后期维护拧螺栓需要的扳手空间，都能在设计阶段通过模型干涉检查提前规避问题。

　　在不同的应用场景里，这款弯头的适配性也足够强：在给排水系统里，它可以用于立管和水平干管的转向连接，配合支架固定能承受管路内的水压冲击；在暖通循环水系统里，平滑的内壁流道不会造成循环水的阻力过大，能保证循环泵的运行效率；在普通的低压工业流体输送场景里，等厚的管壁结构能满足常规的压力等级要求，不需要额外做结构加强。很多设计人员在做管路系统建模时，往往会忽略这类基础管件的细节建模，随便用个拉伸旋转做个简化结构，等到出加工图或者做施工交底时才发现，简化模型的尺寸和实际采购的标准管件尺寸对不上，导致现场安装时管线错位，需要重新切管调整，既浪费材料又耽误工期。

　　实际建模过程中，这款弯头的结构逻辑也很清晰：先确定两个垂直相交的管路中心轴线，按照选定的曲率半径做转弯处的中心圆弧轨迹，再以管材的内外径为截面沿轨迹扫掠，最后处理两端的对接端面和坡口结构，整个模型没有多余的冗余特征，所有尺寸都和实际工业应用的标准管件保持一致，不管是做管路系统的装配模拟，还是做管件的加工工艺设计，都能直接调用。需要注意的是，在不同的工况下，同是DN65规格的弯头壁厚会有差异，这款模型对应的是常规中低压工况的壁厚参数，如果是高压输送场景，还需要对应调整管壁厚度和转弯处的加强结构，但基础的外形尺寸和安装边界是通用的，设计时只需要根据实际工况调整壁厚参数即可，不需要重新改动整体的轮廓结构。

　　在做管路系统的应力分析时，准确的弯头模型也能帮着更精准地计算管路的应力集中位置：弯头的转弯外侧是介质冲刷和应力集中的主要区域，准确的模型轮廓可以让有限元分析的结果更贴近实际运行情况，提前判断是否需要在弯头位置加设固定支架，避免管路运行时因为应力拉扯出现焊缝开裂的问题。很多项目里出现的管路漏液问题，除了焊接质量的原因，很大一部分是设计时没有准确核算弯头位置的应力，支架设置位置不对，导致管路运行时热胀冷缩的应力全部集中在弯头焊缝位置，时间长了就会出现渗漏。
