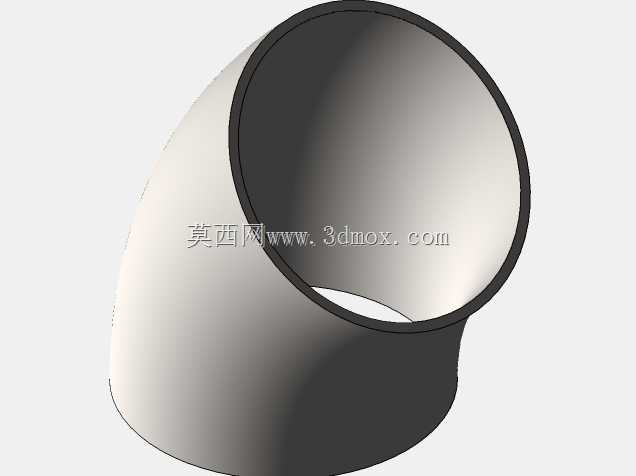

DN100规格45度转向管道弯头构件

　　在民用建筑给排水、工业流体输送、市政管网布设、化工介质传输等诸多工程场景里，管路走向不可能全程保持直线排布，遇到需要避让其他构筑物、调整管路高程、转向对接不同设备接口的情况时，角度适配的弯头就是管路系统里不可或缺的连接件，这款DN100规格的45度弯头，就是针对公称通径100mm的管路系统设计的转向构件。

　　从实际工程应用的角度看，45度弯头相比90度弯头，流体经过时的局部阻力系数更低，介质流动的转向缓冲更平缓，不容易在弯头位置形成紊流、积气或者介质沉积，尤其适合输送带有少量固体杂质的流体、或者对管路压损控制要求较高的系统，比如暖通空调的循环水管路、消防供水的主干管分支、工厂压缩空气的输送管路，都会优先选用45度弯头来完成小角度转向，减少系统的动力损耗，降低长期运行的能耗。

　　这款弯头的设计完全遵循等通径匹配原则，两端接口的内径与DN100管路的通径完全一致，不存在缩径或者扩径的结构，避免接口位置出现通径突变带来的额外流阻。建模过程中，弯头的弯曲半径参考常规管路施工的通用规范取值，既不会因为弯曲半径过小导致介质转向过于急促，也不会因为弯曲半径过大造成安装空间的浪费，两端的连接端面预留了标准的对接余量，不管是采用焊接连接、法兰对接还是沟槽卡箍连接，都能匹配对应的管路接头公差，不会出现对接错位或者密封面不贴合的问题。

　　从安装边界来看，这款弯头的轴向投影尺寸经过精准核算，两个接口端面的中心距符合管路布置的常规模数，在进行管线综合排布的时候，设计人员可以直接调用该模型进行管路碰撞检查，不需要额外调整弯头的安装尺寸，就能准确核算管路的整体走向，提前避让建筑结构梁、其他专业的桥架、风管等设施，减少现场施工时的管线拆改工作量。弯头的壁厚取值参考对应公称压力下的管材标准，满足常规低压流体输送的强度要求，模型的内外壁都做了光滑过渡处理，没有尖锐的棱角或者结构突变，既符合实际产品的生产工艺要求，也能准确反映流体在弯头内部的流动状态，方便工程人员进行管路系统的流场仿真模拟。

　　在实际的设备配套场景中，这款弯头还可以用于水泵进出口的管路连接，通过45度弯头调整管路走向，避免水泵进出口直接接90度弯头造成的进水偏流，影响水泵的运行效率和使用寿命；在污水处理的管路系统中，平缓的45度转向也能减少污泥等杂质在弯头位置的淤积，降低管路堵塞的概率，减少后期运维的疏通工作量。建模时特意还原了弯头的实体壁厚，不是空心的曲面结构，设计人员可以直接基于该模型生成工程图纸，提取加工所需的尺寸参数，也可以导入有限元分析软件，校核不同压力工况下弯头的结构强度，验证管路运行的安全性。

　　很多刚接触管路设计的人员容易忽略弯头的安装空间预留，这款模型的外形尺寸完全按照实际产品的外形构建，在进行三维布管的时候，可以直观看到弯头安装后占用的空间范围，提前预留出安装操作的作业面，比如焊接操作的焊枪作业空间、法兰螺栓的拧紧空间、后期维护的拆卸空间，避免出现管路排布完成后，现场没有足够操作空间无法安装的问题。弯头的端面角度经过精准校验，两个接口的轴线夹角严格保持45度，不会出现角度偏差导致的管路强制对接，减少管路安装后的内应力，避免长期运行过程中因为应力集中出现焊缝开裂、接口漏水等问题。
