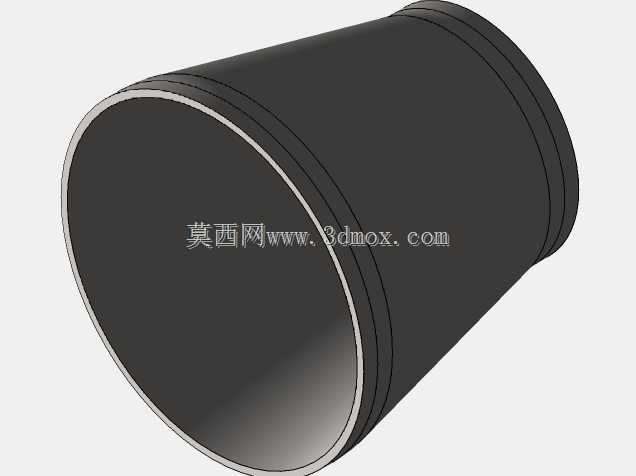

DN400转DN250同心异径管道接头

　　在市政给排水主管网分支、工业循环水系统变径段、化工流体输送管线改造、暖通空调主立管接支管的场景中，不同公称通径管道的对接始终是管路布置时绕不开的核心环节，这款变径接头正是为解决大口径主管向小口径支管平顺过渡的需求设计的。从实际工程落地的角度看，很多现场施工时如果采用焊接补芯、现场切割卷制变径段的方式，很容易出现变径角度突变导致的流道紊流，轻则增大管路沿程阻力损失，提升泵组的运行能耗，重则在变径位置形成介质滞留区，输送含杂质流体时还会出现淤积堵塞，长期运行后甚至会因为局部涡流冲刷造成管壁蚀穿泄漏。这款异径接头采用同心渐缩的结构设计，整个变径段的锥度控制在流体阻力最优的区间内，流道从大端到小端平滑过渡，没有突兀的截面突变，

　　能最大程度降低介质流经变径位置时的局部阻力系数，减少压力损失，同时避免涡流冲刷带来的管壁损耗。从安装边界来看，大端适配公称通径400的管道，小端适配公称通径250的管道，两端均预留了标准的对接结构，不管是采用沟槽连接、法兰对接还是焊接连接，都能和对应通径的标准管材、管件直接匹配，不需要现场额外修磨坡口或者调整对接尺寸，能有效缩短现场管路安装的工期。设计过程中重点考量了不同工况下的结构强度，整个变径段的壁厚按照对应压力等级的管道标准做了等强度匹配，不会因为截面收缩出现壁厚减薄的薄弱点，在承受管路内压、外部覆土荷载或者管线振动时，应力分布均匀，不会在变径过渡位置出现应力集中导致的开裂失效。在管路系统的整体布置中，

　　这类异径接头通常会设置在泵组进出口的变径位置、主管道接分支管路的起始段、不同管径管线的对接节点，除了实现管径转换的核心功能外，同心结构的设计也能保证管线的同轴度，避免因为变径偏心导致的管线偏斜，减少管道支吊架的额外受力。很多三维管路布置时，设计师如果直接调用标准异径管模型，能省去自行绘制渐缩曲面、核对两端对接尺寸的重复工作，直接在管线装配时匹配对应通径的节点插入即可，模型的对接基准面和标准管材的基准完全对齐，装配后不会出现错位、间隙不对的问题，能大幅提升管路三维设计的效率。实际选型时需要注意，同心异径管更适合用在垂直安装的管段或者水平安装的液体管段，如果是水平安装的气体管线或者需要排液的管线，通常会选用偏心异径，

　　但这款同心结构的变径接头在绝大多数垂直管路、泵入口垂直段、给排水立管分支的场景下都能完全适配，其平滑的内流道结构也能减少输送介质时的噪音，降低管路振动传递。从加工制造的角度看，这款模型的结构完全符合冲压成型或者模压成型的工艺要求，没有复杂的倒扣或者特殊曲面，不管是采用钢板卷制焊接还是无缝管模压成型，都能顺利脱模、加工，不需要额外设计复杂的工装夹具，量产时的工艺性较好。在管路三维建模过程中，这类标准管件的模型精度直接影响整个管路装配的干涉检查结果，这款模型的两端对接尺寸、变径段长度、外壁轮廓都严格按照对应管件的标准尺寸绘制，装配后和相邻的管道、阀门、法兰等配件不会出现干涉，也能准确导出材料统计清单，方便后续的施工算量和物料采购。
