异径三通管道连接件结构设计

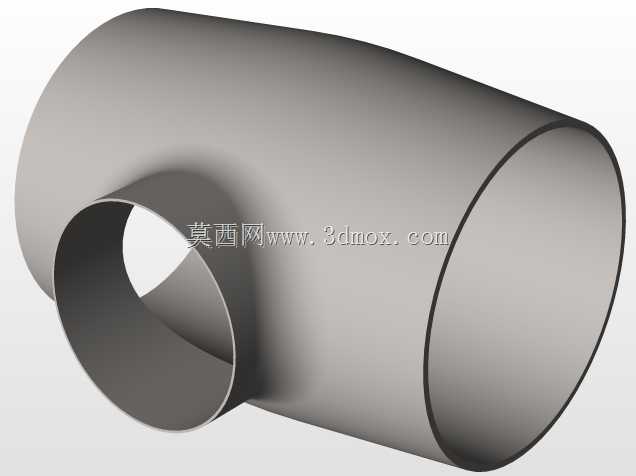

　　在工业流体输送系统的管路布设环节，异径三通是实现主管路与支管路变径汇流、分流的核心连接件，这款DN400转DN250的T形异径三通，主要适配大口径主管道搭配小口径分支管路的布设场景，常见于市政给排水主管网分支入户段、化工流体输送管线的支路引出位置、暖通循环水系统的干支管衔接处，以及厂区工艺管线的介质分流节点，能够在不额外加装变径接头的前提下，直接完成两种通径管路的垂直衔接，减少管路连接点的同时降低泄漏风险。从结构设计逻辑来看，这款T形三通采用等径正交的T形布局，主管段保持通径DN400的直通结构，支管段垂直于主管轴线引出，通径收缩为DN250，主管与支管的相贯线位置做了平滑过渡的圆弧处理，避免直角相贯带来的应力集中问题，

　　同时减少流体在转向分流过程中的局部阻力，降低介质输送过程中的压损。在壁厚设计上，结合常规低压流体输送的工况要求，主管与支管的壁厚保持一致，端口位置预留了标准管道对接的坡口余量，可直接适配焊接、法兰连接等多种常规管道连接工艺，不需要额外对端口进行二次加工。安装边界方面，主管段的轴向长度满足相邻管道对接的操作空间要求，支管段的引出高度预留了足够的法兰安装或焊接操作空间，不会出现安装时工具无法操作的干涉问题，支管轴线与主管轴线的垂直度公差控制在管路安装的标准允许范围内，保证对接后支管的走向精度，避免管路安装后出现额外的装配应力。实际工程应用中，这类异径三通相比“等径三通加变径接头”的组合方案，整体结构长度更短，

　　能够在狭窄的管廊空间内完成管路分支布设，减少管廊的空间占用，同时整体式的结构相比拼接式的接头组合，密封点位更少，长期运行的可靠性更高，尤其适合埋地敷设、高空管廊等后期维护难度较大的管路场景。建模过程中，相贯线的过渡曲面是设计重点，既要保证内壁的平滑度减少流体紊流，也要保证外壁的过渡均匀，避免壁厚不均带来的强度薄弱点，端口的圆度公差控制在标准管道配件的允许范围内，保证与标准管道对接时的同轴度，不会出现错边问题。针对不同的输送介质特性，这类三通的结构可以在基础模型上调整壁厚、过渡圆角参数，适配不同压力等级的管路需求，比如输送含固体颗粒的浆液介质时，可以适当加大相贯位置的过渡圆角，减少颗粒对管壁的冲刷磨损；输送腐蚀性介质时，

　　可以在模型基础上调整内壁防腐层的厚度预留量，满足衬塑、衬胶等防腐工艺的尺寸要求。在管路系统的应力分析场景中，这款三通的三维模型可以直接导入CAE软件进行网格划分，模拟不同工况下的管壁应力分布、流体流态变化，为管路系统的支吊架布设、压力等级选型提供准确的模型依据，避免选型不当带来的管路失效风险。
