轮式挖掘作业机械整机结构三维设计

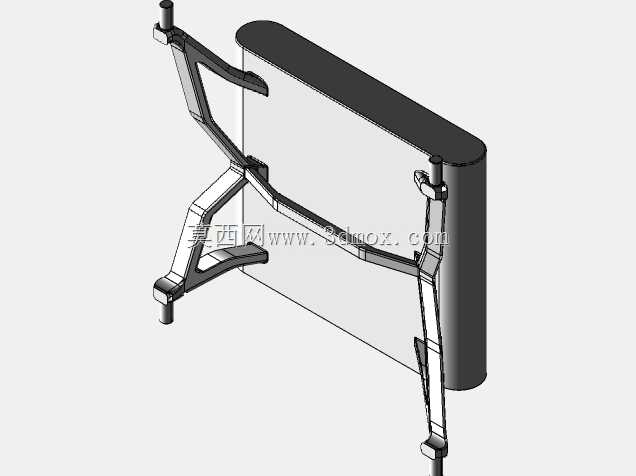

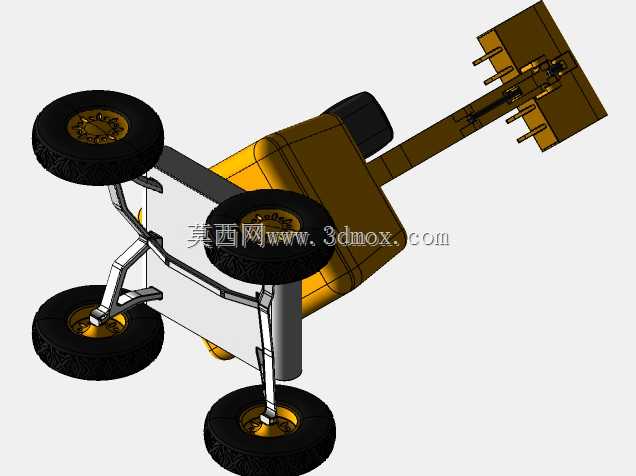

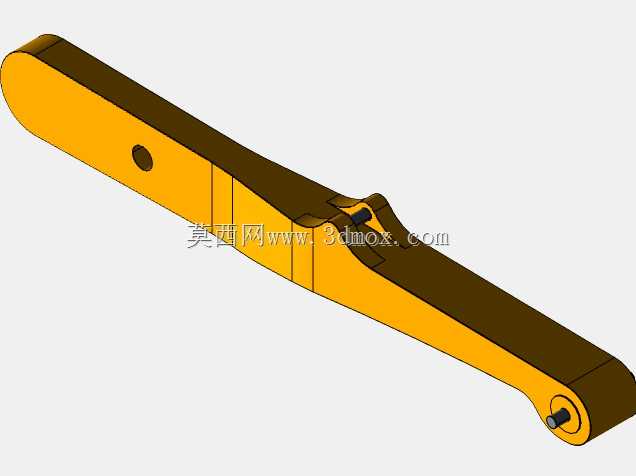

　　这款轮式挖掘作业设备的三维结构设计，首先围绕市政零散施工、农田水利修整、厂区物料转运这类狭窄场地作业场景展开，区别于履带式挖掘机的泥泞重工况定位，轮式行走结构的设计初衷就是兼顾短距离转场的机动性，不需要额外平板拖车转运，能够直接在硬化路面、乡村铺装道路上快速移动，适配城市管线抢修、小区绿化改造、农村宅基地平整这类作业点分散、转场频繁的施工需求。从结构布局来看，整机采用铰接式车架搭配四轮行走的配置，四个行走轮的轮距设定充分考虑了狭窄巷道的通过性，同时轮边的支撑结构预留了足够的减震行程，应对非铺装路面的颠簸工况时，能够保证上部工作装置的稳定性，避免作业过程中因为地面起伏导致的铲斗定位偏差。上部工作装置采用动臂、斗杆、铲斗的铰接式结构，

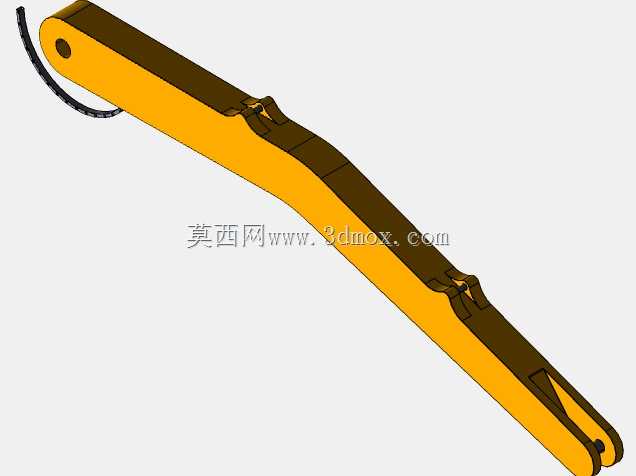

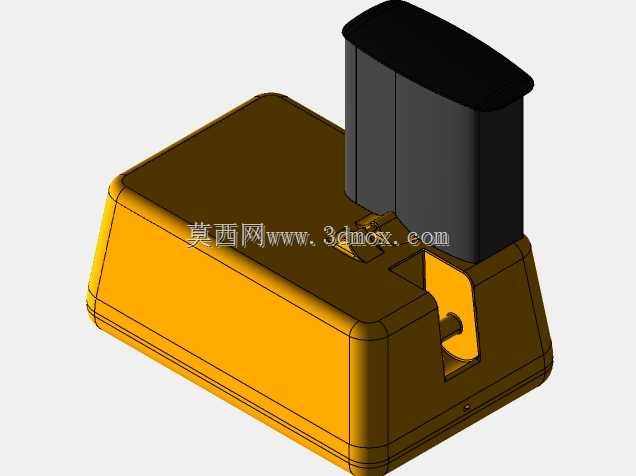

　　动臂的俯仰铰接点位置经过反复校核，在保证最大挖掘深度的同时，也兼顾了卸料高度的需求，前端工作装置的液压管路排布沿着动臂内侧的走线槽布置，既避免了作业过程中碎石、杂物磕碰管路，也方便后期的维护检修。底盘部分的设计除了行走轮系之外，在车架中部预留了动力舱的安装空间，动力舱的外形做了倾斜导风的结构设计，既能够优化发动机散热的气流路径，也能降低整机的视觉重心，提升行驶过程中的稳定性。车架尾部的配重块外形和上部机身做了一体化的流线处理，在保证回转时配重平衡的前提下，缩小了尾部回转半径，让设备在围墙边、管线旁这类受限空间作业时，不会因为尾部回转剐蹭周边障碍物。从安装边界来看，整机的宽度控制在常规轮式工程设备的通行尺寸范围内，

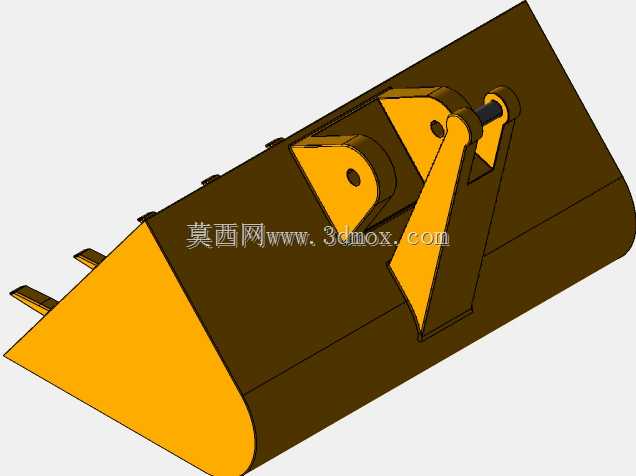

　　能够满足普通乡村道路、厂区大门的通行要求，工作装置完全收回时的整机长度适配常规小型货运车辆的装载尺寸，即使需要长距离转运，也不需要对设备做额外拆解。设计过程中针对各个铰接点的受力做了结构强化，动臂和车架连接的铰接座采用加厚钢板焊接结构，对应位置的轴套预留了润滑脂加注通道，日常保养时不需要拆解结构就能完成润滑维护。行走轮的轮毂采用和重载车辆通用的连接尺寸，后期更换轮胎、轮毂配件时能够直接采购通用件，降低设备的运维成本。铲斗的连接部位采用标准化的销轴连接结构，可根据不同作业需求更换破碎锤、抓斗等附属工作装置，拓展设备的适用场景。操作舱的位置布置在车架前部偏左的位置，视野覆盖前端工作装置的全作业范围，同时也能观察到前轮的行驶轨迹，

　　转场行驶时驾驶员不需要额外调整视角就能掌握路面情况。液压油箱、燃油箱的布置在车架两侧的轮拱上方位置，加油口的高度符合人工站立操作的舒适高度，不需要攀爬设备就能完成燃油、液压油的加注作业。整车的管线排布都预留了足够的活动余量，在工作装置全幅度俯仰、回转的过程中，不会出现管线拉扯、弯折的情况，各个线束的接插件都做了防水防尘的密封设计，适配户外露天作业的复杂工况。
