ER系列夹头锁紧螺母多规格结构设计

　　在数控加工、工装夹具配套的场景里，夹头螺母是直接决定刀柄装夹精度与刚性的核心连接件，日常作业中不管是铣削、钻孔还是攻丝工序，这类螺母的配合精度直接影响刀具的跳动量，一旦锁紧接触面贴合度不足，高速加工时很容易出现刀具振颤、加工面粗糙度超差，甚至断刀的问题。做这类零件的结构设计时，首先要考虑的是和ER夹头的锥面配合公差，螺母的内锥面角度必须和标准ER夹头的外锥完全匹配，锁紧过程中通过螺母的轴向进给，推动夹头沿锥面收缩，从而均匀包裹刀具柄部，实现周向的均匀夹紧，避免局部应力集中导致夹头开裂或者刀具偏摆。

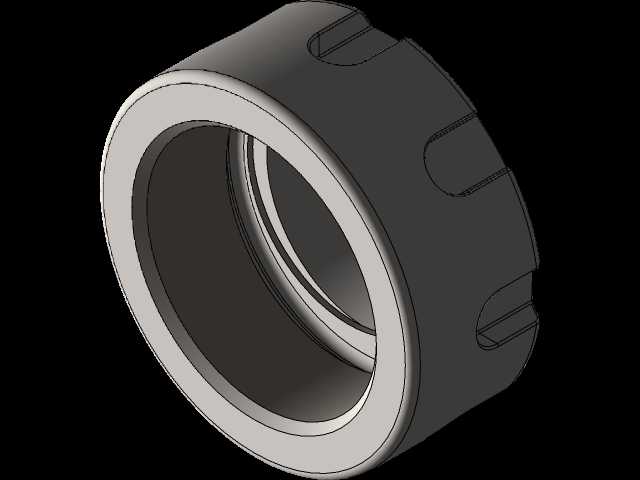

　　从结构细节来看，这类螺母的外圆设计了多组对称的卡槽结构，是配套专用勾型扳手使用的受力位，卡槽的深度、宽度以及分布角度都经过受力校核，既保证扳手卡入后有足够的接触面积传递锁紧扭矩，又不会因为槽口过深削弱螺母本体的结构强度，避免锁紧时槽口崩裂。螺母的内螺纹精度需要和对应规格的刀柄外螺纹完全适配，螺纹配合的间隙控制在极小范围内，保证锁紧过程中螺母进给平稳，不会出现偏斜，否则会导致夹头受力不均，刀具装夹后同轴度超差。

　　不同加工场景对夹头螺母的规格需求差异很大，小规格的ER11系列螺母多用于小型雕刻机、精雕机的高速轻切削场景，这类场景下螺母的动平衡性能尤为重要，设计时要严格控制螺母的壁厚均匀度，外圆和内锥、内螺纹的同轴度公差控制在微米级，减少高速旋转时的离心振动。而大规格的ER螺母多用于加工中心的重切削工序，这类螺母需要承受更大的锁紧扭矩，本体材料通常选用高强度合金钢，表面做硬化处理，提高耐磨性能和抗变形能力，反复拆装锁紧也不会出现螺纹滑牙、锥面磨损的问题。

　　安装边界方面，这类螺母的轴向尺寸需要严格匹配对应刀柄的安装空间，螺母锁紧后的端面不能超出刀柄的设计限位，否则会和加工舱内的工件、夹具发生干涉；外圆直径也要和夹头的外径匹配，保证收缩行程足够，既能让夹头完全松开顺利换刀，又能在锁紧到位时提供足够的夹紧力。设计时还要考虑螺母的端面和夹头端面的接触形式，部分高精度版本会在接触端面设计微小的卸荷槽，减少锁紧时的应力变形，保证长期使用后精度保持性。

　　实际选型配套时，除了规格匹配，还要注意螺母的锁紧方式对应的受力方向，侧面卡槽式的螺母适合普通加工场景的手动锁紧，而带端面孔的螺母则适合用扭矩扳手精准控制锁紧力，避免扭矩过大导致夹头过度收缩开裂，或者扭矩不足导致加工时刀具松脱。不同的表面处理方式也对应不同的使用场景，发黑处理的螺母成本适中，适合常规车间的油性切削液环境，防锈能力满足日常使用；镀镍处理的螺母防锈性能更好，适合水性切削液或者潮湿的加工环境，长期使用也不会出现锈死在刀柄上的情况，减少维护更换的成本。

　　从结构通用性角度，这类螺母的设计完全遵循标准ER夹头的安装尺寸规范，可以和同规格的不同品牌刀柄、夹头互换配套，不需要单独定制适配结构，降低了工装配套的成本。多规格的集成设计可以覆盖从0.5毫米到10毫米以上的不同刀具柄径装夹需求，不管是小径的雕刻刀、中心钻，还是大直径的立铣刀、钻头，都能通过对应的夹头配合螺母实现稳定装夹，在小型加工车间、工装夹具改造、非标设备的主轴配套场景里，这类标准化的夹头螺母可以大幅减少设计和采购的工作量，不需要单独开发非标锁紧件，直接选用标准件就能满足使用需求。
