多规格ER系列夹头锁紧螺母结构设计

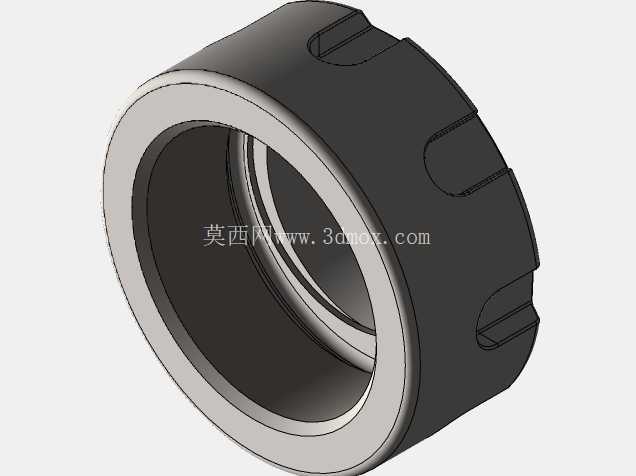

　　在数控加工、工装夹具配套的场景里，夹头螺母是直接决定刀柄装夹精度、刀具跳动表现的核心连接件，日常在加工中心、数控铣床、雕刻机的ER刀柄系统中，这类螺母承担着压紧ER弹性夹头、锁紧刀具的核心作用，一旦螺母的同轴度、锁紧受力均匀度不达标，很容易出现加工振纹、刀具崩损、夹头寿命骤降的问题。这款夹头螺母的设计完全围绕ER夹头的压紧逻辑展开，外周设计的多组对称卡槽，是为了匹配专用勾型扳手的施力需求，相比传统的六方螺母，对称卡槽的受力点分布更均匀，锁紧过程中不会出现偏载，能避免螺母拧偏导致的夹头变形、刀具同轴度超差问题。

　　从结构细节来看，螺母内圈的锥面角度完全匹配ER夹头的外锥度，压紧过程中锥面会均匀推动夹头收缩，实现对刀具柄部的全周抱紧，内圈的限位台阶可以精准控制夹头的压入深度，避免过度锁紧导致夹头开裂、螺母螺纹滑牙的问题。螺母的外圆做了等厚设计，外周的卡槽深度、宽度都经过受力校核，既保证扳手卡入后有足够的施力接触面积，不会出现打滑崩边，也不会因为卡槽过深削弱螺母本体的结构强度，高速旋转时的动平衡表现更稳定，能适配8000转以上的常规加工转速需求。

　　从安装边界来看，这款螺母的螺纹规格、外圆尺寸、压合行程完全覆盖ER11到ER40的全系列夹头适配需求，单文件内整合了24种不同配置的规格，设计时统一了同系列螺母的外周卡槽位置、扳手适配尺寸，车间现场不需要准备多套专用扳手，就能完成全规格ER刀柄的锁紧操作，降低工装辅具的管理成本。实际应用中，这类螺母除了常规的金属切削机床使用，也能适配木工雕刻机、石材雕刻机的刀柄系统，不同规格的螺母对应不同的夹头夹持范围，小规格ER11的螺母可以夹持1-7mm直径的小径刀具，完成精细雕刻、小孔加工工序，大规格ER40的螺母可以夹持最大26mm直径的刀具，完成大余量开粗、重切削加工。

　　设计过程中特意规避了传统螺母的应力集中问题，卡槽与外圆的过渡位置做了微小的圆角处理，反复锁紧拆卸过程中不会出现应力开裂，螺母的端面做了平面度管控，压紧时与夹头端面的接触更均匀，不会出现局部压痕导致的锁紧力不足。在铸造模具的配套工装里，这类螺母也常被用于工装定位销的锁紧、模具抽芯机构的限位固定，依靠稳定的锥面压紧特性，能在模具开合模的反复冲击下保持锁紧力稳定，不会因为震动出现松退。从建模逻辑来看，所有规格的螺母都采用参数化设计思路，螺纹规格、外圆直径、卡槽尺寸、锥面角度都做了参数关联，调整对应参数就能快速生成新规格的螺母模型，不需要重复绘制草图、特征，能大幅提升同系列产品的设计效率，模型的所有配合面都做了公差预留，螺纹配合间隙、锥面配合公差都符合机械加工的常规精度要求，导出工程图后可以直接用于生产加工，不需要额外调整尺寸公差。
