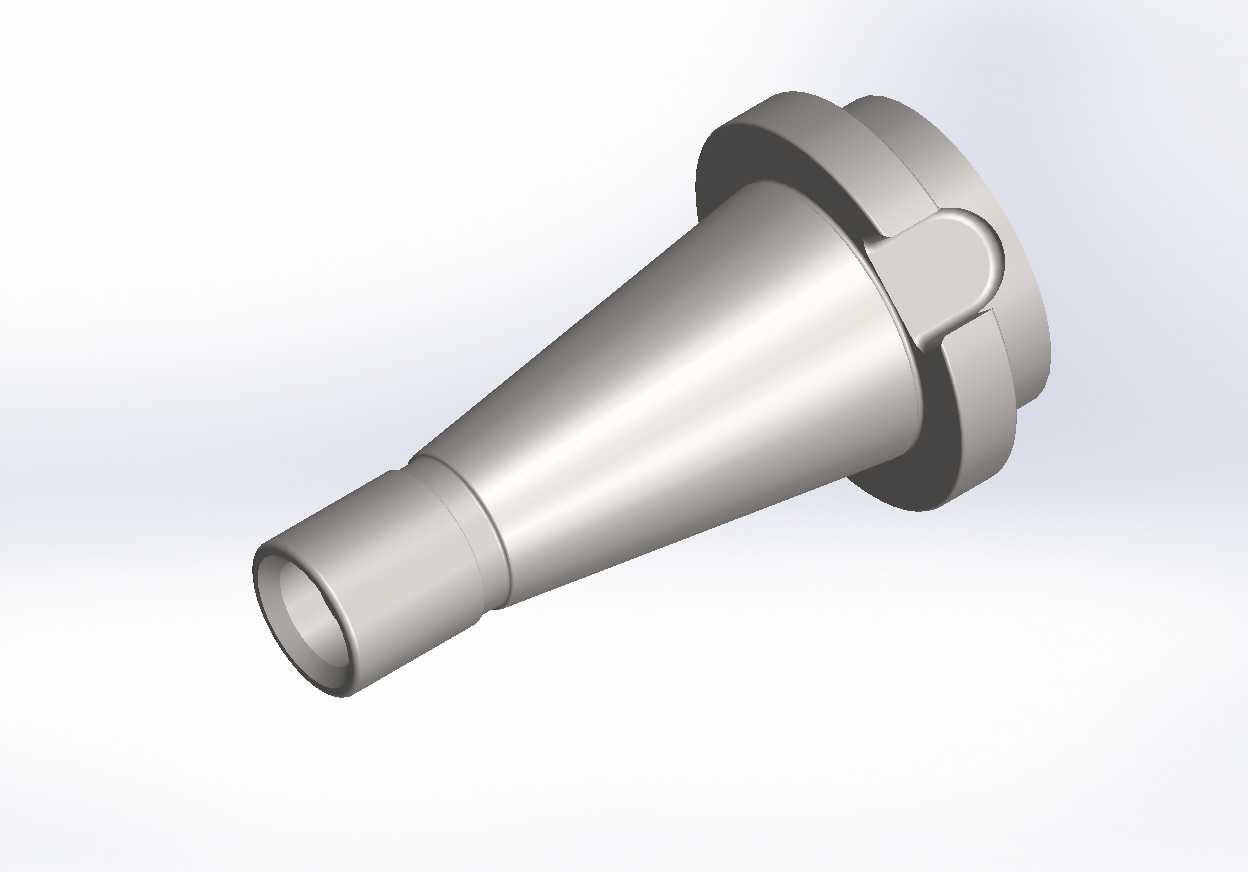

SK40与MAS BT40规格7/24锥度刀柄结构

　　在数控铣削、加工中心批量加工的车间场景里，刀柄是连接机床主轴与切削刀具的核心过渡部件，其锥面贴合精度、夹持刚性直接决定了加工过程中的振刀幅度、工件表面加工质量以及刀具的实际使用寿命。这款适配SK40、MAS BT40两种主流主轴接口的7/24锥度刀柄，覆盖了DIN 69871、JIS B 6339两大通用主轴标准的装夹需求，能够在不同厂家生产的同规格锥孔主轴上实现可靠装夹，不用针对单一机床品牌单独配置专属刀柄，大幅降低了多机床作业场景下的工装储备成本。

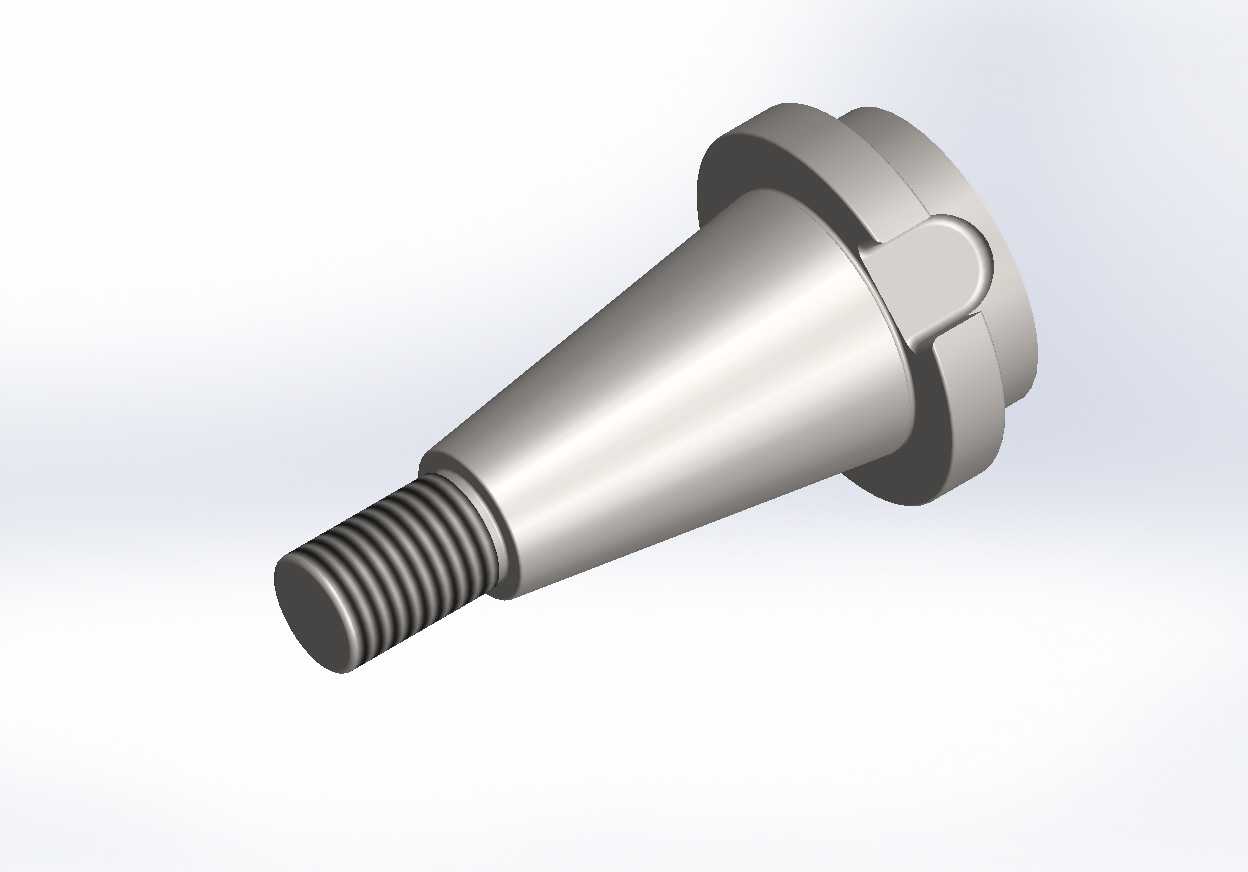

　　从实际功能特性来看，7/24锥度的设计本身依靠锥面的自锁贴合实现定位与扭矩传递，锥面的锥度公差、表面粗糙度直接决定了装夹后的径向跳动量，这款刀柄的锥段在设计时严格匹配对应标准的锥度公差带，保证装入主轴后锥面的有效接触面积不低于标准要求的85%，避免因局部接触导致的应力集中、高速旋转时的动平衡失稳问题。刀柄尾部的拉钉适配结构完全对应标准拉钉的安装尺寸，能够配合主轴内部的拉爪实现可靠拉紧，在主轴高速旋转、轴向进给力波动的工况下，不会出现刀柄松脱、轴向窜动的问题。

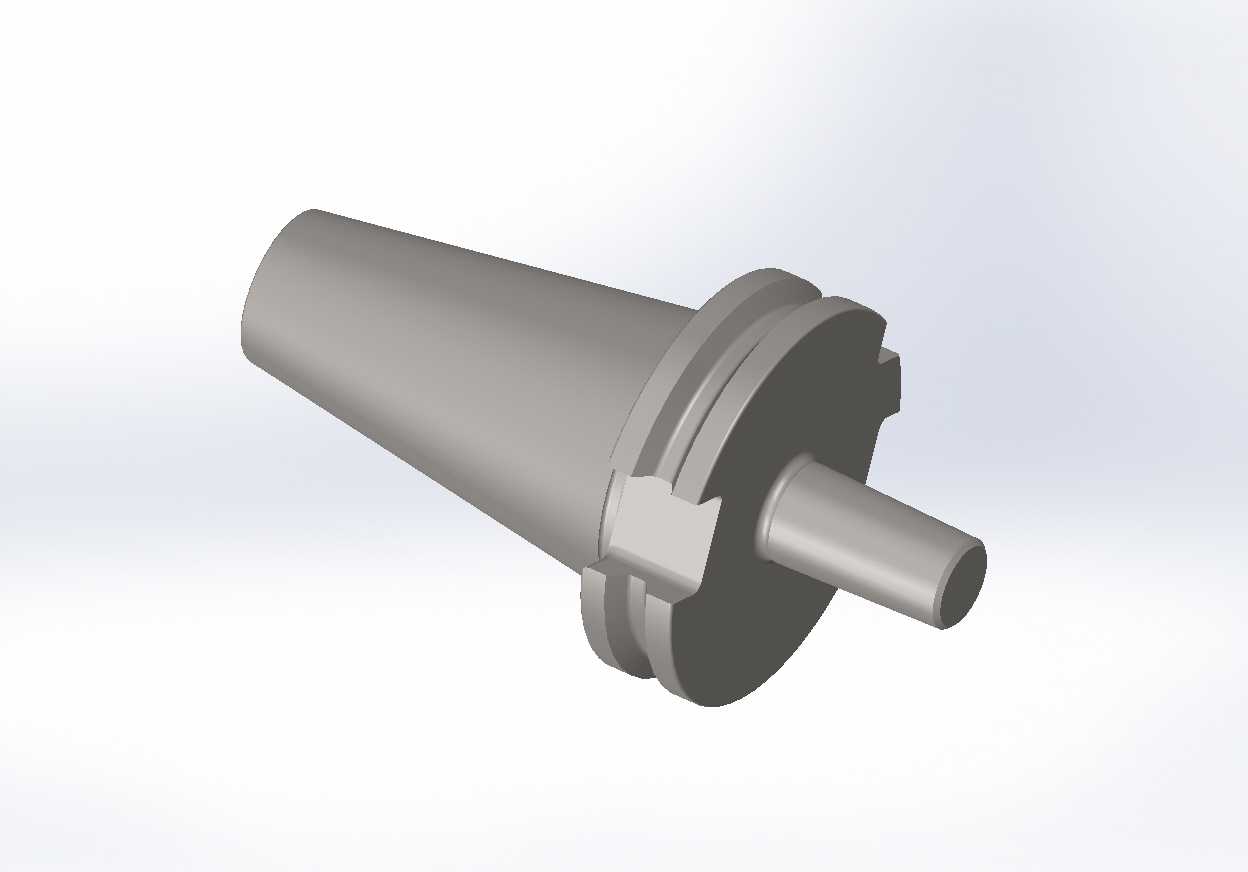

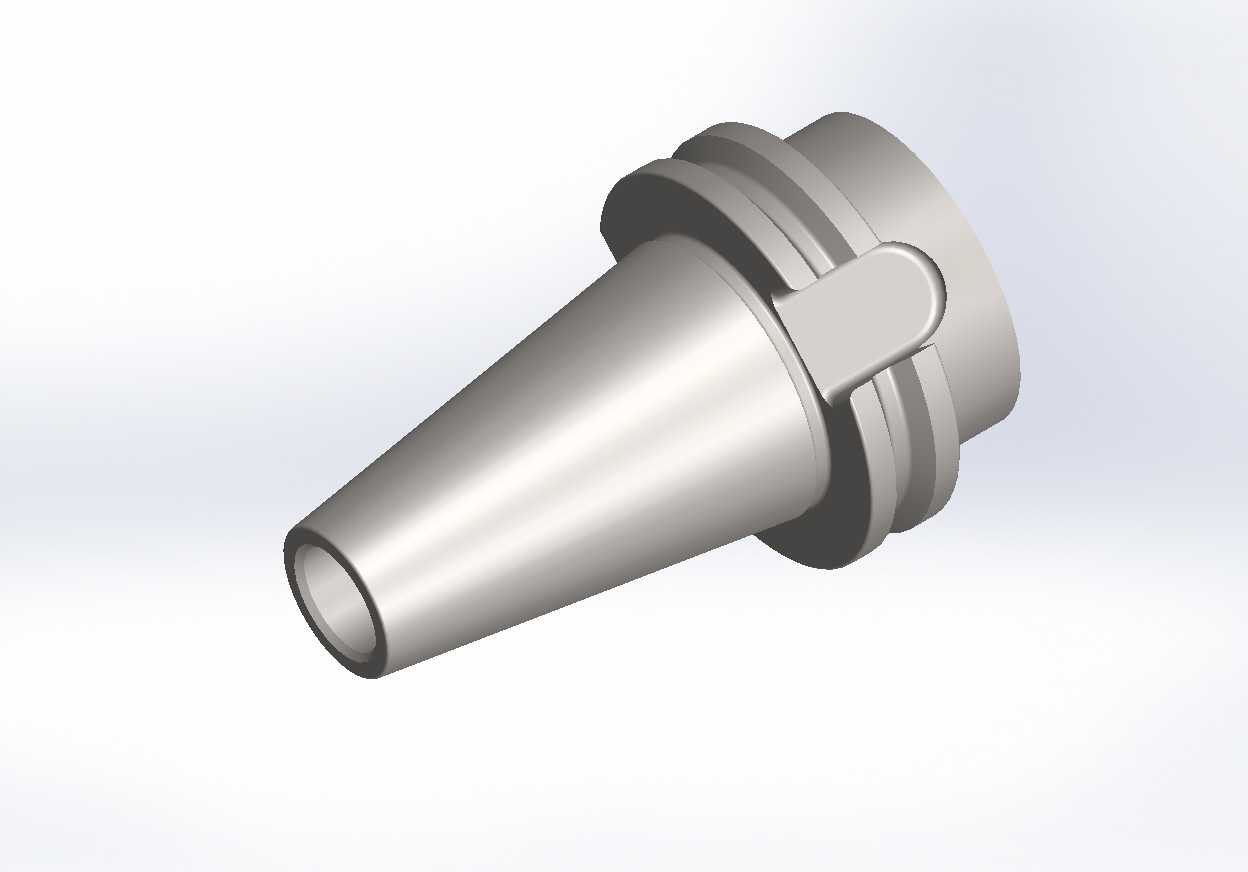

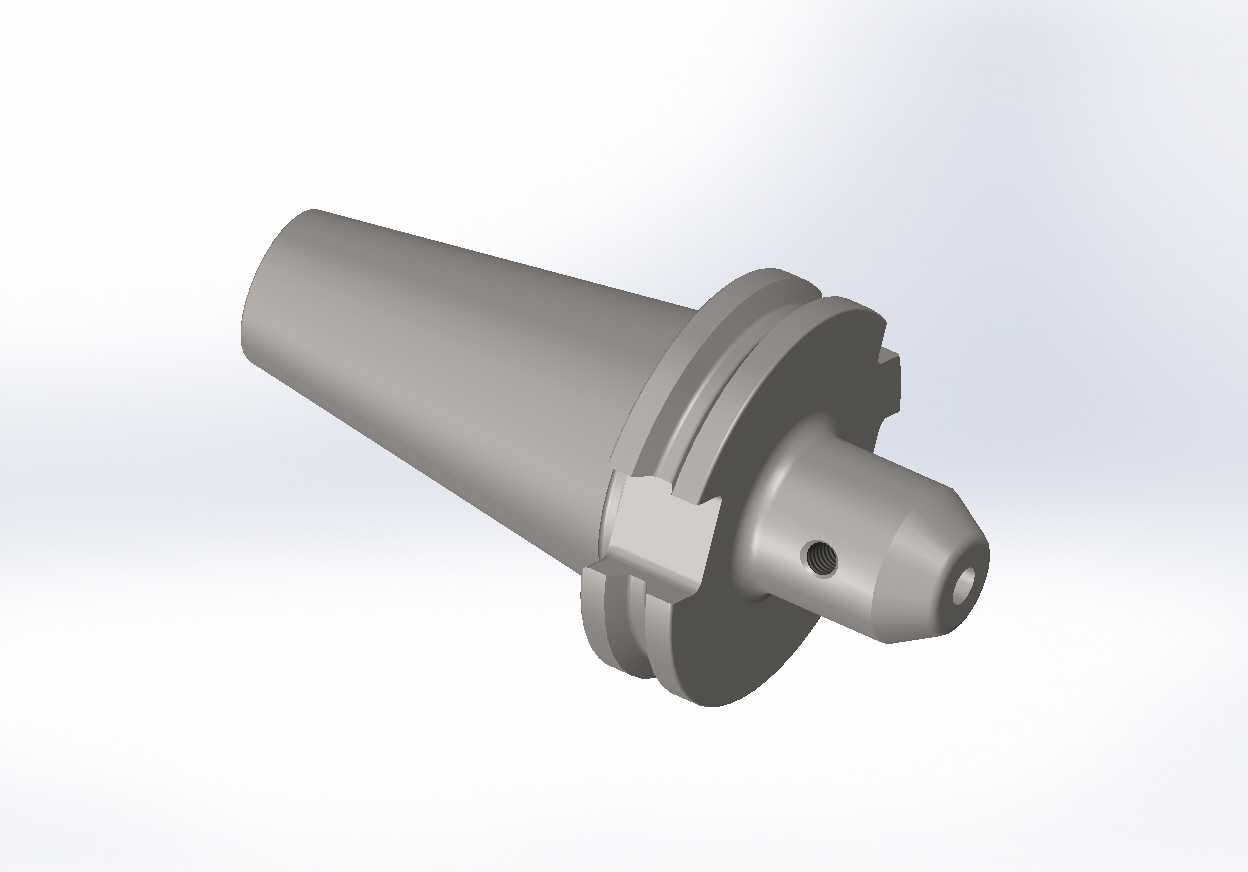

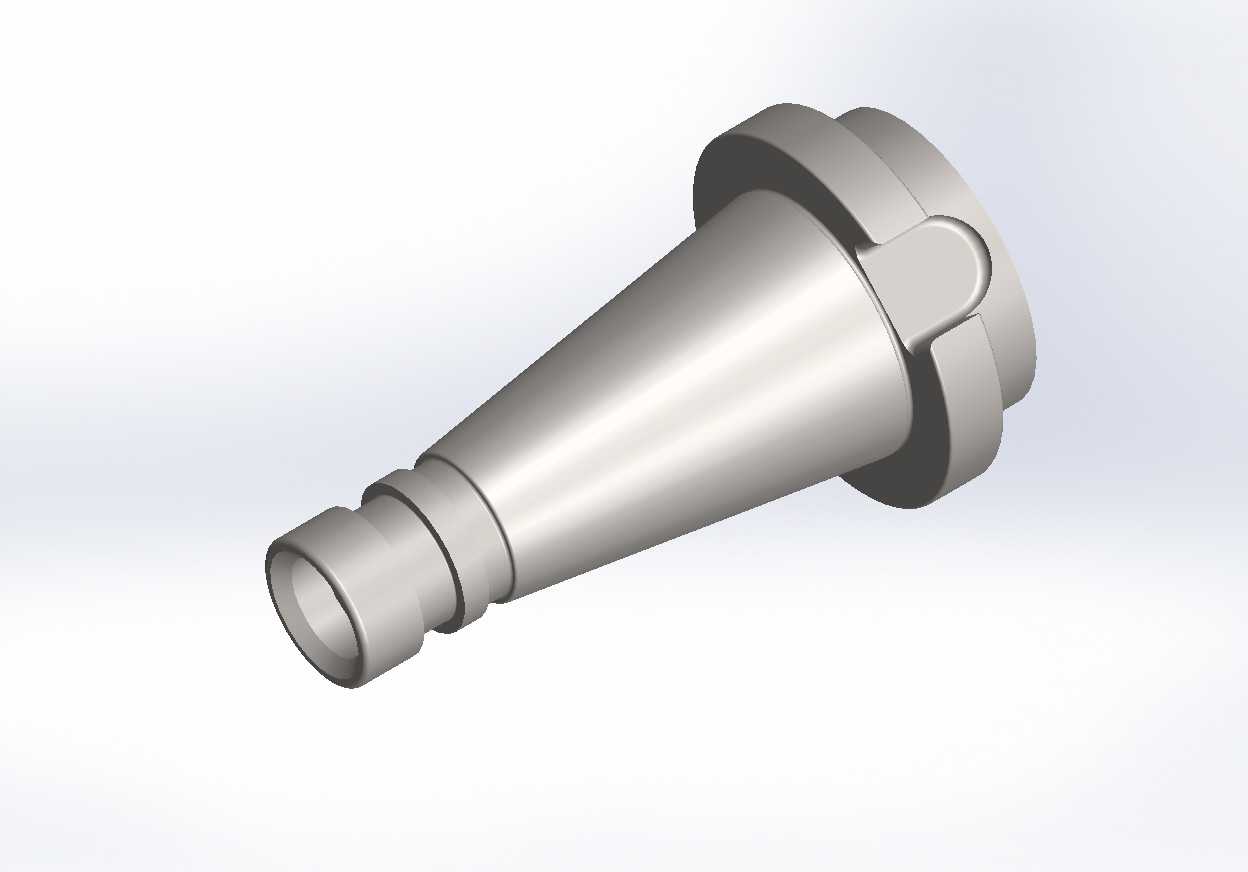

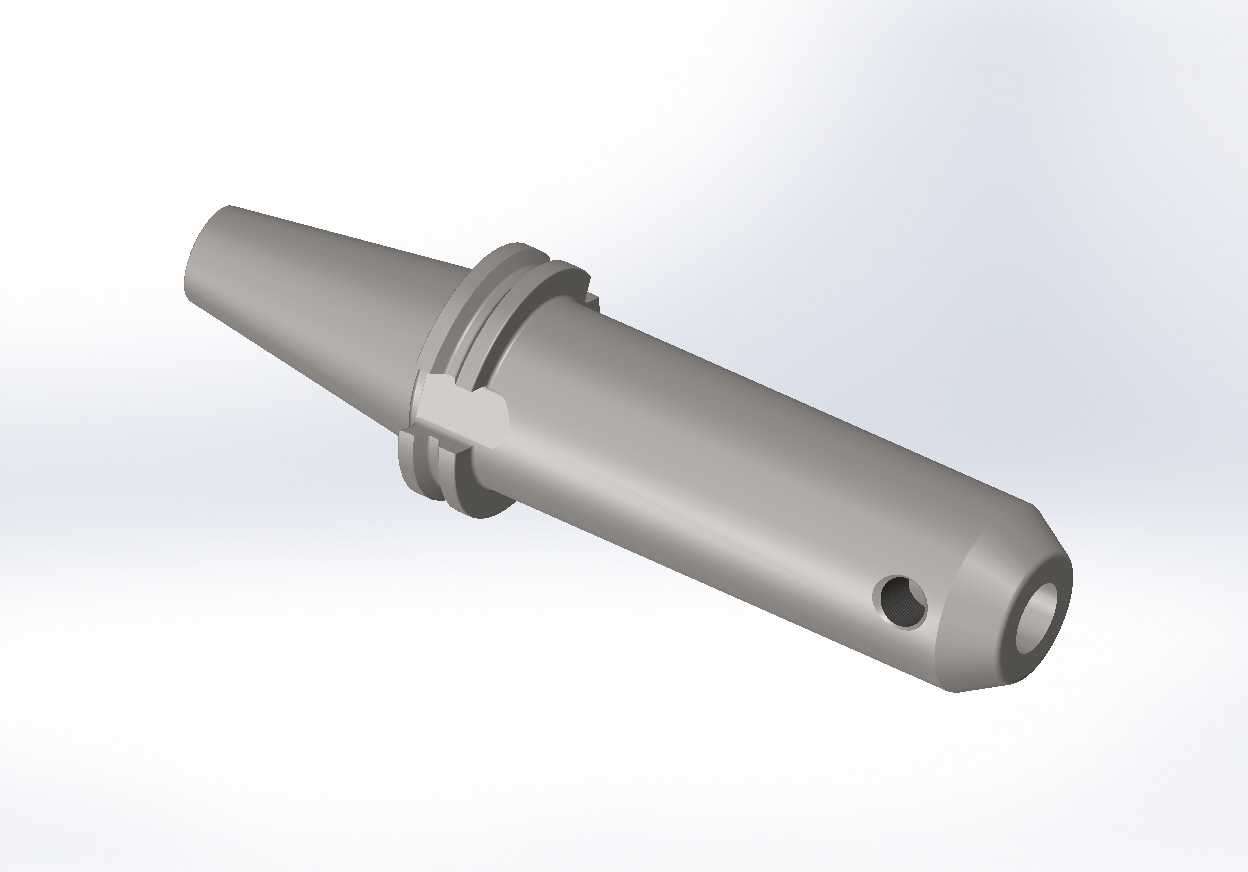

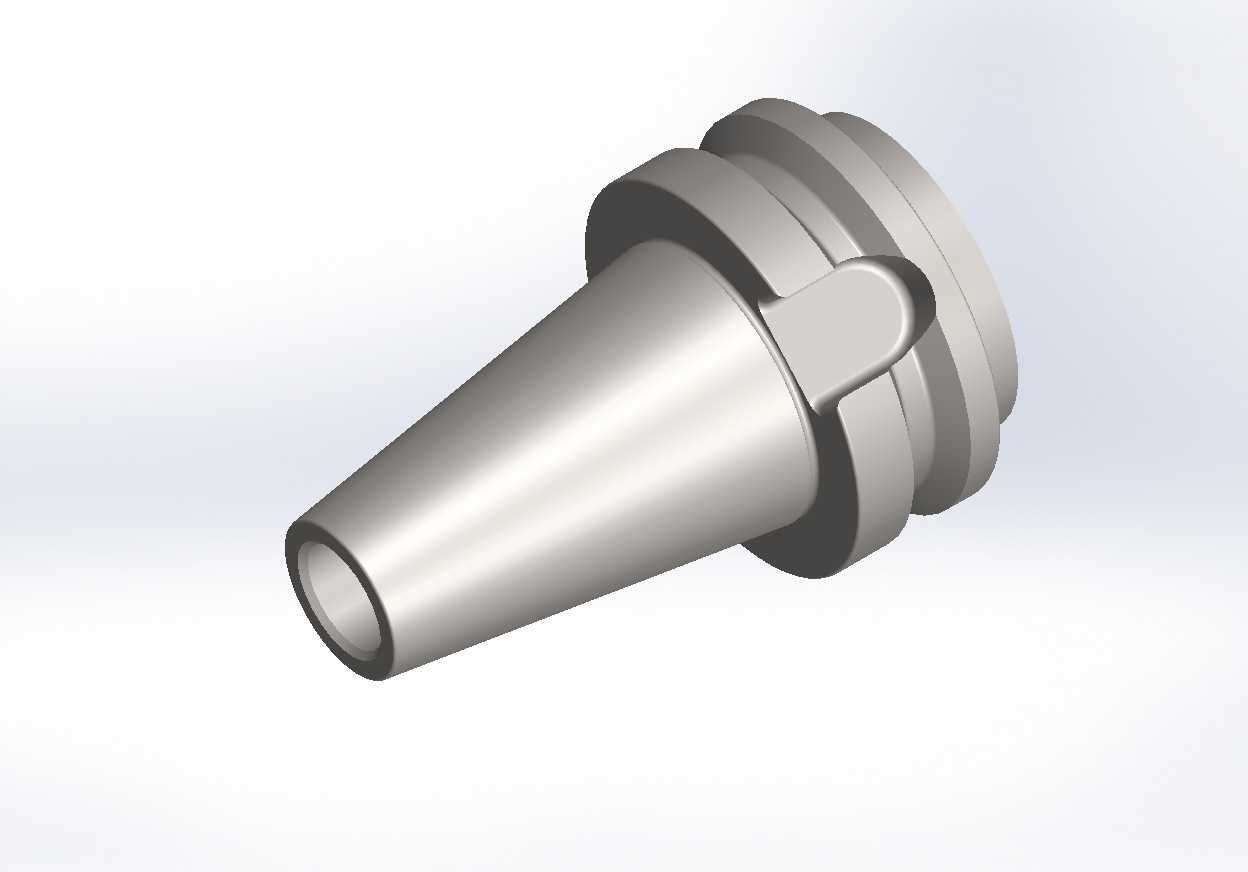

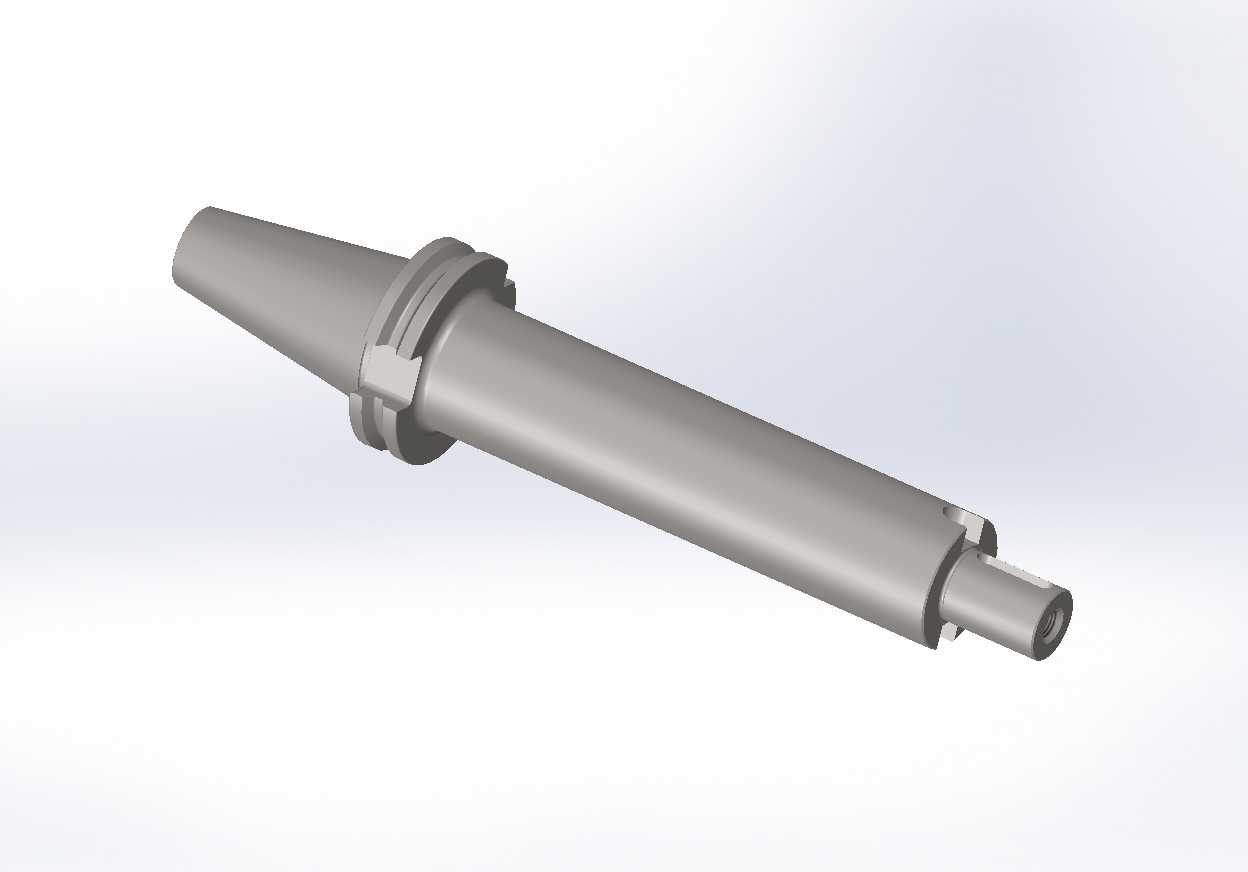

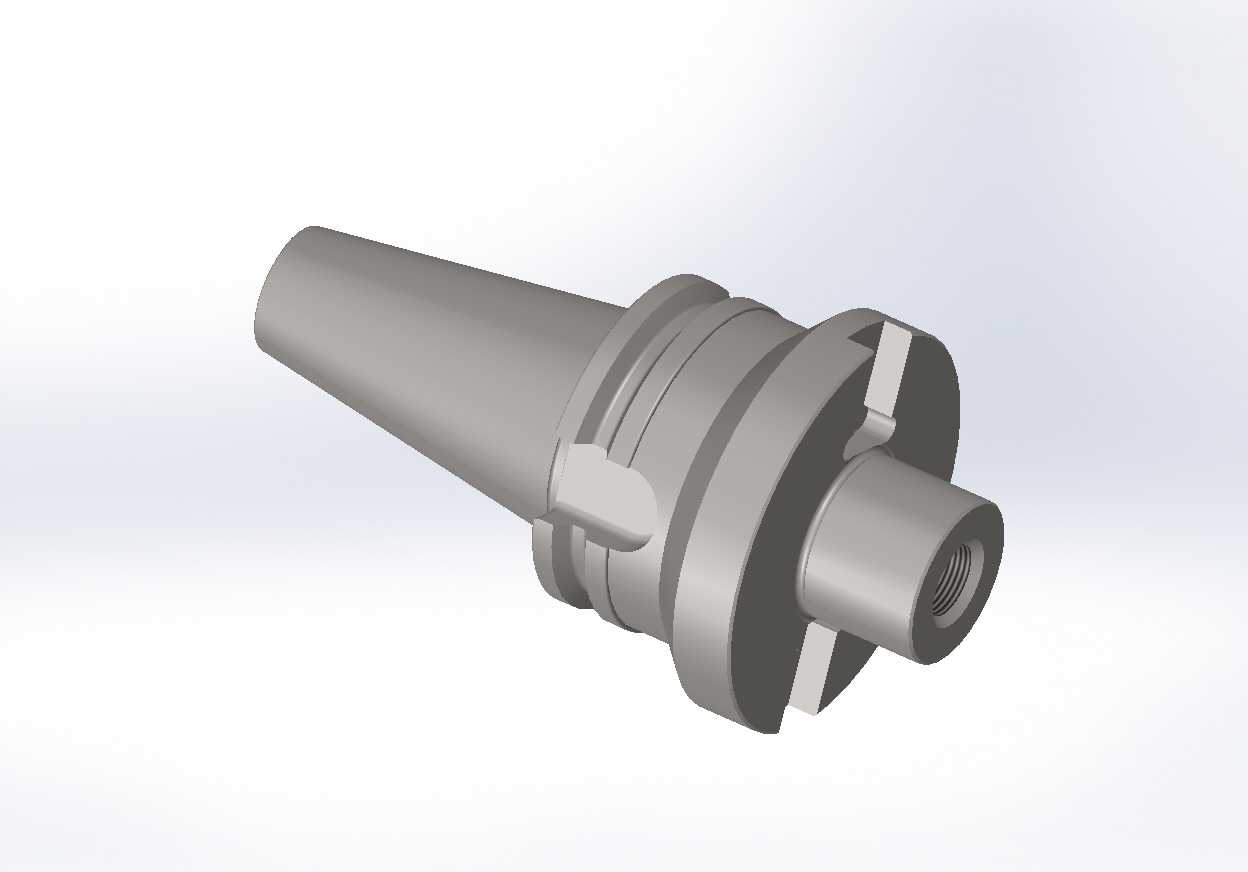

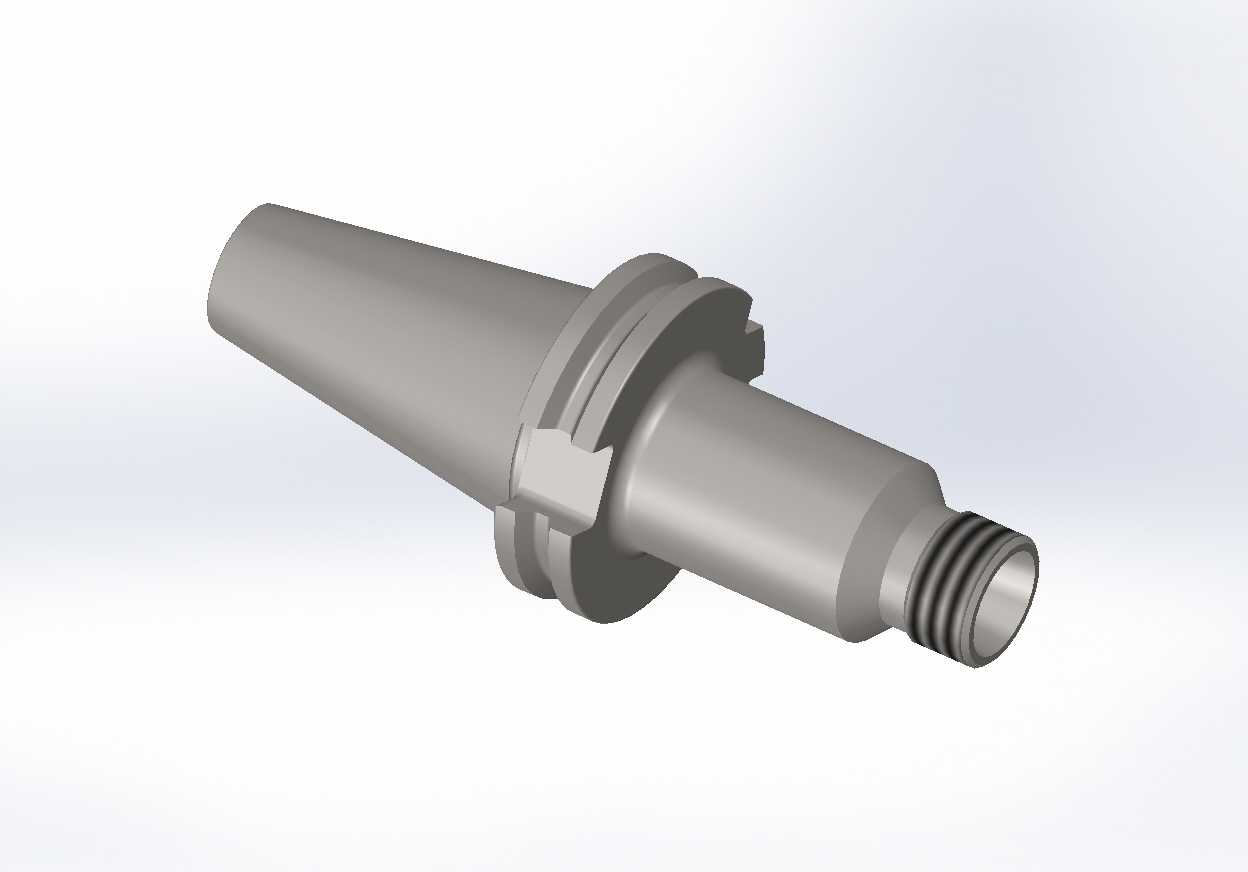

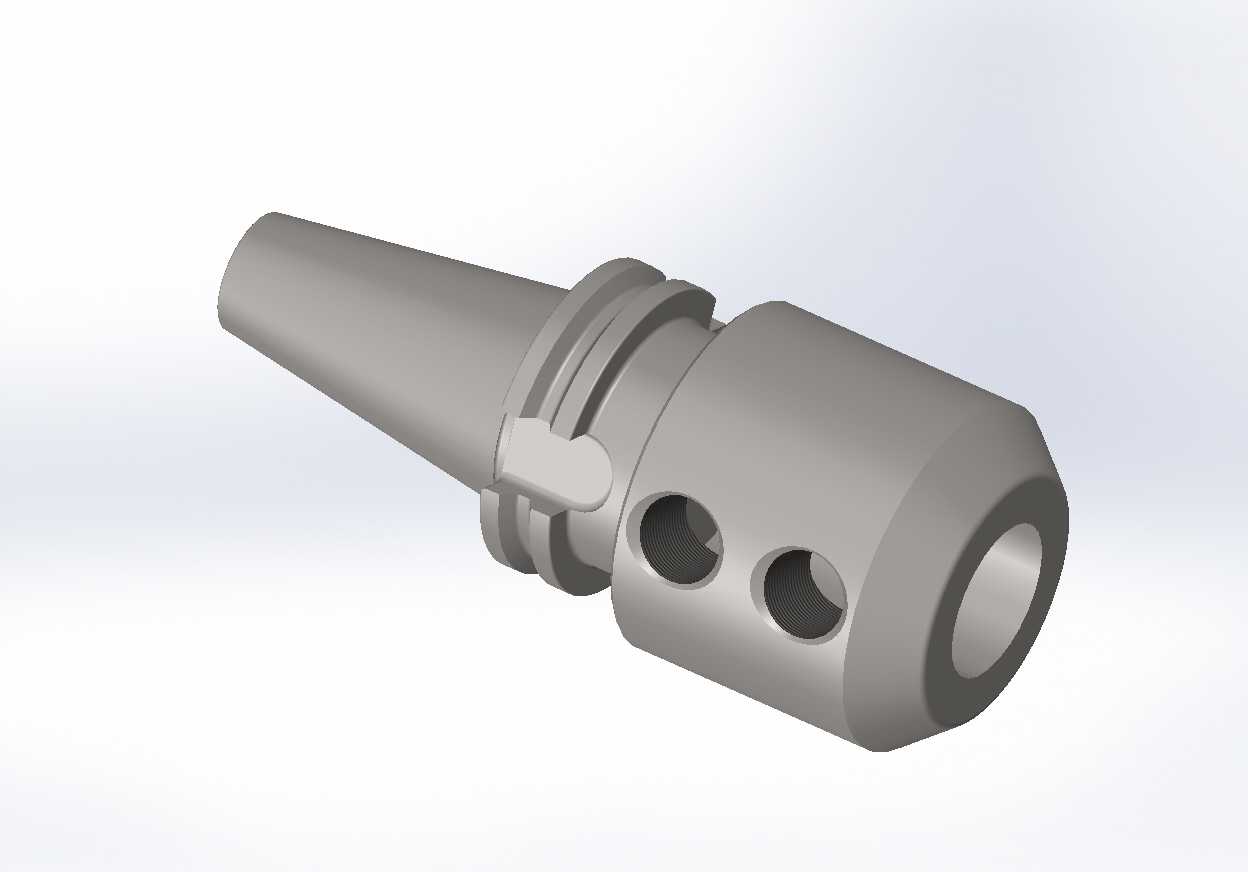

　　在配套刀具的适配范围上，这款刀柄可搭配不同类型的装夹前端，覆盖从ER11到ER40规格的弹簧夹头卡盘，能够夹持不同直径的直柄铣刀、钻头、铰刀等切削刀具；同时可适配焊接刀架结构，满足6.32mm直径端面铣刀杆的装夹需求，针对直径16mm到40mm的直柄刀具，可搭配对应规格的夹紧组件实现大扭矩切削下的可靠夹持；另外还能配套组合壳式立铣刀轴、钻夹头适配器，覆盖B12、B16、B18三种常见的钻夹头连接规格，基本覆盖了常规铣削、钻削、铰削加工的刀具装夹需求，不用频繁更换不同接口的刀柄就能完成多工序加工，减少了机床换刀的等待时间。

　　从设计思路层面，这款刀柄在结构上做了针对性的刚性强化，法兰段的厚度、锥段与法兰的过渡圆角都经过受力校核，在满负荷切削的扭矩传递过程中，不会出现应力集中导致的柄部断裂问题。刀柄的外轮廓做了动平衡优化，非配合面的加工余量均匀控制，在最高8000转的常规加工转速下，动平衡等级能够满足G2.5的要求，减少高速旋转时的离心振动。安装边界上，这款刀柄的锥段大端直径、法兰端面到锥端的长度、法兰上的卡槽尺寸都严格遵循对应标准的尺寸要求，装入主轴后法兰端面与主轴端面的间隙控制在标准允许范围内，自动换刀时机械手臂抓取法兰卡槽的位置完全匹配，不会出现换刀卡滞、定位偏移的问题。

　　在实际车间应用中，这类通用锥度刀柄常被用于立式加工中心、数控铣床的钢件、铸铁件、铝合金件的粗精加工场景，粗加工时依靠足够的夹持刚性承受大切深、大进给的切削载荷，精加工时依靠稳定的锥面定位保证刀具的径向跳动控制在0.005mm以内，满足工件的尺寸精度与表面粗糙度要求。针对不同长度的加工需求，可选择不同悬伸长度的刀柄规格，避免悬伸过长导致的刚性下降，也不会因为悬伸过短导致刀具与工件、夹具发生干涉。日常维护中，只需每次装夹前擦拭干净锥面与主轴内孔，避免切屑、灰尘进入贴合面导致的锥面拉毛，定期检查拉钉的拉紧力，就能保证刀柄长期使用的精度稳定性，是数控加工场景里通用性极强的基础工装部件。
