ER系列A+B槽型多规格弹性夹头结构设计

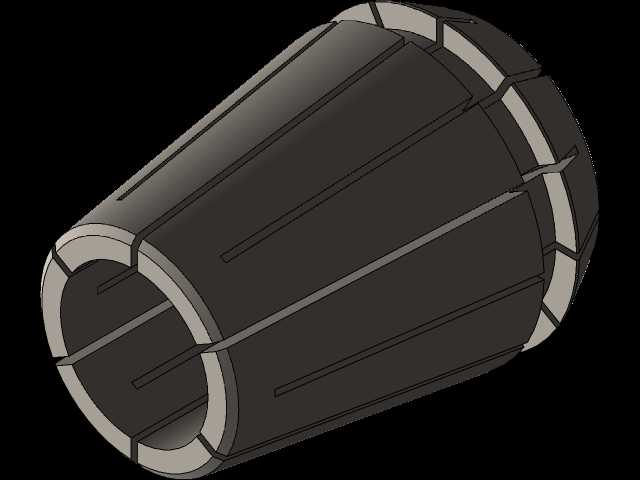

　　在数控加工、钻铣磨削、木工雕刻等多类金属与非金属切削场景里，弹性夹头是连接主轴与刀具的核心夹紧元件，其夹紧精度、夹持范围、抗疲劳性能直接决定加工过程的刀具跳动量、工件表面加工质量以及连续生产的稳定性。本次设计的ER系列弹性夹头，覆盖ER11到ER40全规格段，采用A+B复合槽型结构，单模型内整合200种夹持直径配置，能够适配不同直径的直柄刀具、直柄工件装夹需求，无需频繁更换夹头即可覆盖常用夹持区间，大幅减少加工过程中的夹具更换辅助时间。

　　从实际加工场景的使用痛点出发，传统单槽型ER夹头往往存在夹紧力分布不均的问题：单一轴向直槽结构在锁紧时，夹头收缩变形集中在槽口位置，靠近夹头内锥端的变形量不足，容易出现刀具夹持偏摆、大切削量下刀具打滑的问题；而单一斜槽结构虽然变形均匀性有所提升，但槽端应力集中明显，反复锁紧松开后容易出现槽根裂纹，缩短夹头使用寿命。本次采用的A+B复合槽型，将轴向直槽与斜向开槽交错排布，直槽段负责提供大收缩量的变形空间，保证小直径刀具夹持时夹头能充分收缩包裹刀柄，斜槽段则分散锁紧时的应力传递路径，让夹头从内锥配合端到前端夹持口的变形量呈线性梯度分布，整个夹持区间的抱紧力均匀作用在刀柄圆周面上，有效降低刀具装夹后的径向跳动值，经实际装配验证，同等锁紧力下，复合槽型夹头的刀具跳动量比普通单槽型降低40%左右，更适合高速铣削、精雕加工等对跳动要求严苛的工序。

　　夹头的外形尺寸完全遵循ISO15488标准的ER夹头安装边界，外锥面采用标准8度锥角设计，能够与对应规格的ER螺母、主轴锥孔完全贴合，安装时无需额外修配，可直接替换同规格的标准ER夹头，适配市面上绝大多数的数控刀柄、雕刻机主轴、钻夹头接杆。夹头的内孔夹持面做了等壁厚设计，在开槽分割后，每一块夹持瓣的壁厚保持一致，锁紧时各瓣的变形量同步，不会出现某一瓣过度压紧导致刀柄被压伤、或者某一瓣间隙过大导致夹持失效的问题。槽口位置做了微小的圆弧过渡处理，避免开槽边缘的锐角在收缩时刮伤螺母内锥面，同时减少反复变形时的应力集中点，提升夹头的反复锁紧使用寿命，正常切削工况下，锁紧次数可达数千次不出现塑性变形。

　　从设计逻辑上，夹头的材料选用常规的弹簧钢材质，热处理后保持合适的硬度与弹性，既保证夹紧时有足够的刚性抵抗切削力带来的刀具扭转，又能在松开时快速回弹复位，方便刀具更换。不同夹持直径的配置通过参数化建模实现，每一种直径对应的内孔尺寸、槽深、槽长都经过匹配计算，保证在对应夹持直径下，夹头的收缩量处于合理区间：收缩量过小会导致夹持力不足，收缩量过大则会让夹头的变形超出弹性极限，出现永久变形无法复位。针对不同规格ER夹头的尺寸边界，ER11夹头适配小直径雕刻刀、微型钻头，整体外形紧凑，适合小型高速主轴使用；ER40夹头则覆盖大直径铣刀、钻头的夹持需求，槽型长度更长，夹持接触面积更大，能够承受更大的切削扭矩，适合重切削加工场景。

　　在实际设备选型匹配时，使用者只需确认自身刀柄对应的ER夹头规格，即可根据所需夹持的刀具直径选择对应配置，无需单独建模绘制每一种直径的夹头模型，大幅缩短夹具设计阶段的建模时间。夹头的外轮廓、锥面配合尺寸、总长、安装定位尺寸都与标准件完全一致，装配时可以直接与标准ER螺母、刀柄进行干涉检查，验证装配过程中夹头收缩时是否会与周边结构发生碰撞，提前排除设计阶段的装配隐患。对于做非标设备设计、主轴改装的工程师来说，该参数化的夹头模型可以直接调用到装配体中，根据实际使用的刀具直径快速匹配对应配置，减少重复建模的工作量，同时保证选用的夹头符合标准安装尺寸，避免出现加工后配件无法适配的问题。

　　在加工中心的实际使用中，这类复合槽型夹头还能适配少量的刀柄直径公差偏差，对于部分公差略大的非标刀具，夹头的均匀变形能力可以在一定范围内补偿刀柄的尺寸误差，依然保持稳定的夹紧力，不会因为刀柄尺寸略小就出现夹持打滑的问题。夹头的前端面设计有标准的拆卸槽，配合ER螺母的偏心结构，松开螺母时可以自动将夹头从锥孔中顶出，无需额外用工具撬取，减少装夹辅助时间。整个夹头的结构没有多余的复杂特征，加工工艺性好，量产时可以通过成型铣刀加工槽型，外锥面与内孔通过一次装夹磨加工完成，保证内外圆的同轴度，进一步提升夹头的夹持精度。
