机床主轴用SK40MASBT40刀柄固定旋钮结构

　　在数控加工中心的日常刀具装夹环节里，这类适配SK40/MAS BT40规格刀柄的固定旋钮，是连接主轴与刀具、保障加工过程刚性的核心小尺寸结构件，很多一线操机人员和结构设计人员往往会忽略这类小件的结构合理性，实际上它的尺寸公差、配合精度直接决定了高速加工时的刀具跳动量，甚至会影响工件的最终加工面质量。从实际应用场景来看，这类固定旋钮主要用在立式、卧式加工中心的主轴端面，承担刀柄拉紧后的周向定位与轴向限位作用，尤其是在进行钢件粗铣、硬质合金刀具高速切削这类大负载加工工况下，旋钮的结构强度和配合精度如果不达标，很容易出现刀柄窜动、掉刀的安全隐患，严重时还会损坏主轴锥孔，造成设备的不可逆损伤。

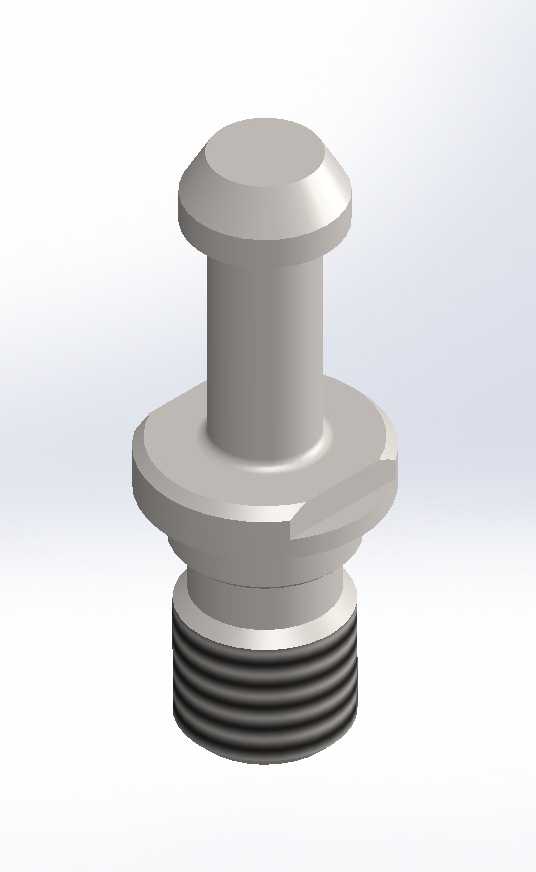

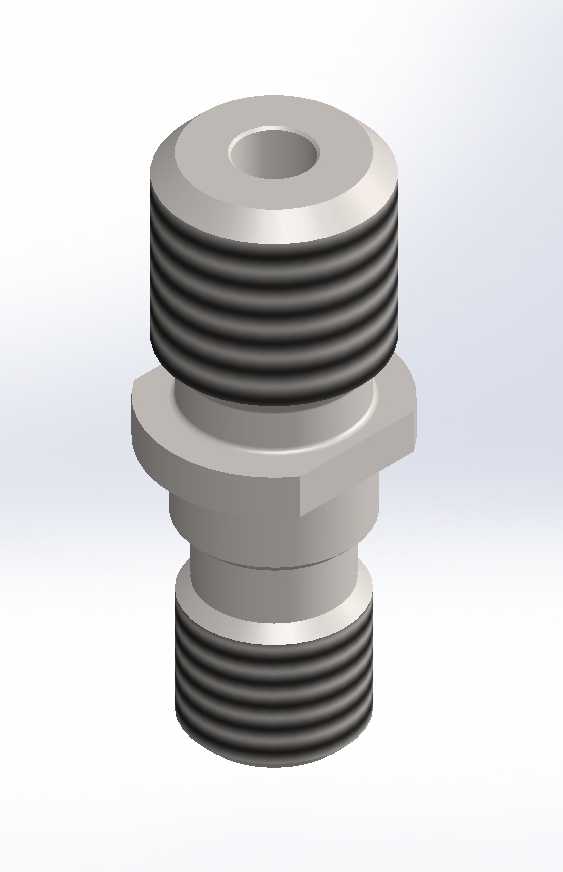

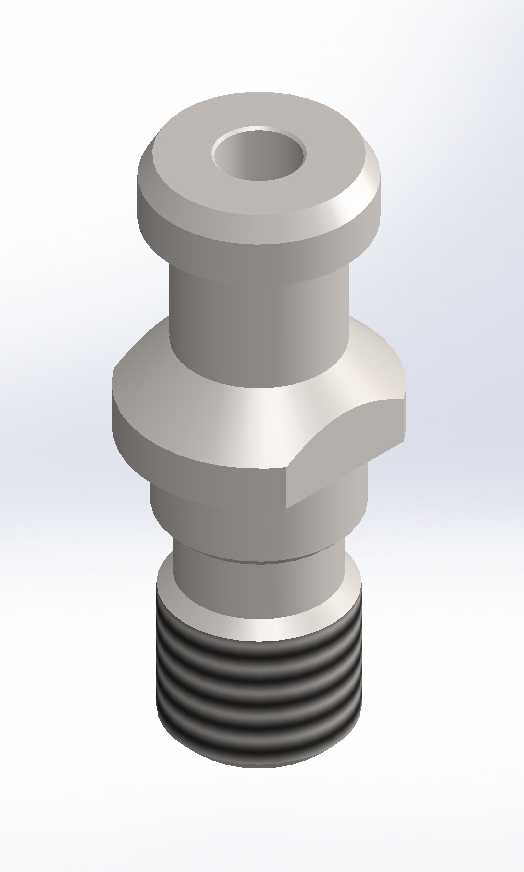

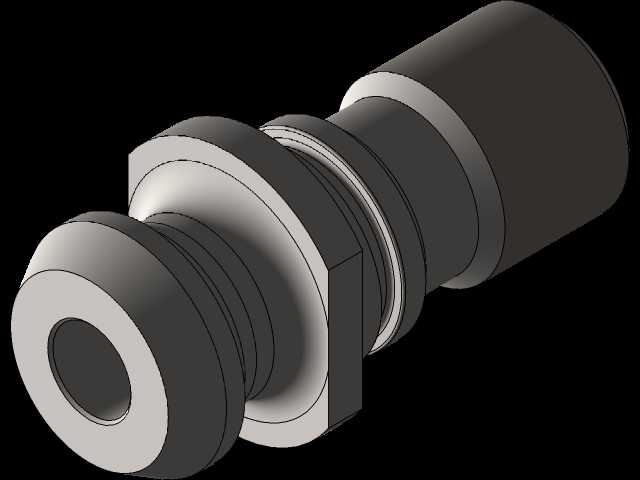

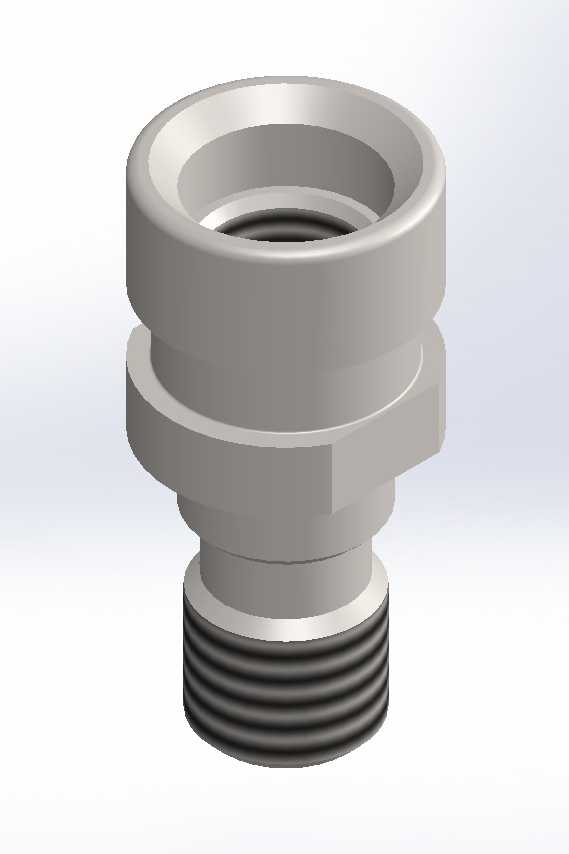

　　从功能特性上看，这款固定旋钮采用阶梯轴式的分段结构设计，靠近前端的法兰盘结构是主要的轴向限位面，安装后会贴合主轴端面的对应卡槽，避免旋钮在拉紧力作用下过度旋入；中间段的外螺纹结构与刀柄尾部的内螺纹孔配合，通过标准螺距的螺纹副实现可靠连接，螺纹段的长度经过精确计算，既保证足够的啮合扣数来承受拉紧力，又不会因为旋入过长顶到刀柄内部的拉钉结构；后端的圆柱段做了表面硬化处理，和主轴内部的拉爪机构直接接触，长期反复拉紧松开的动作下也不会出现过度磨损，能有效延长配件的更换周期。中间位置设计的扁方结构是专门为安装扳手预留的受力位，操机人员在更换刀柄、拆装旋钮时，可以用标准开口扳手卡在扁方位置施加扭矩，不会因为圆柱面打滑导致安装扭矩不足，也避免了在旋钮表面加工孔位造成的应力集中问题。

　　设计思路上，这款结构完全遵循ISO7388-3的相关标准要求，同时兼容AD、AC、AF、UD、UC、UF、JD、JF以及DIN2080标准的接口尺寸，适配性覆盖了市面上绝大多数主流的40号锥度主轴设备，不需要针对不同品牌的机床单独做结构调整。在细节处理上，各段轴肩的位置都做了微小的倒角过渡，避免热处理和受力时出现应力集中导致的断裂问题；中心的通孔设计一方面可以减轻零件自身重量，降低主轴高速旋转时的动平衡负载，另一方面也能配合主轴的中心出水结构，让切削液可以顺利通过旋钮、拉钉、刀柄内部通道直达刀具切削刃，实现深孔加工时的有效冷却和排屑。

　　从安装边界和尺寸配合来看，这款固定旋钮的最大外圆直径与主轴端面的安装孔间隙控制在0.02mm以内，既保证安装时的顺畅性，又不会因为间隙过大造成安装偏心；法兰盘的厚度公差控制在±0.01mm，保证安装后旋钮的端面跳动量在允许范围内，不会影响拉爪的对中精度；螺纹段采用标准公制细牙螺纹，螺距小、自锁性能好，在机床高速旋转产生的振动下也不会出现松动退牙的问题。在实际选型使用时，需要注意旋钮的旋入扭矩要符合设备说明书的要求，扭矩过大会造成螺纹滑牙、旋钮断裂，扭矩过小则会导致拉紧力不足，加工时出现刀具振动、加工尺寸超差的问题。另外，这类固定旋钮属于易损配件，在日常设备维护中需要定期检查表面磨损情况，尤其是和拉爪接触的后端圆柱面，如果出现明显的凹痕、磨损台阶，就要及时更换，避免影响拉爪的夹紧可靠性。很多加工车间出现的加工振纹、刀具寿命短的问题，追根溯源往往就是这类不起眼的固定旋钮磨损超差导致的，因此在做三维建模和结构设计时，不能只关注大件的结构精度，这类连接用的小配件的尺寸公差、材料选型、热处理工艺同样需要严格把控，才能保证整套刀具装夹系统的刚性和可靠性。
