手持笔式精密缠绕作业工具结构设计

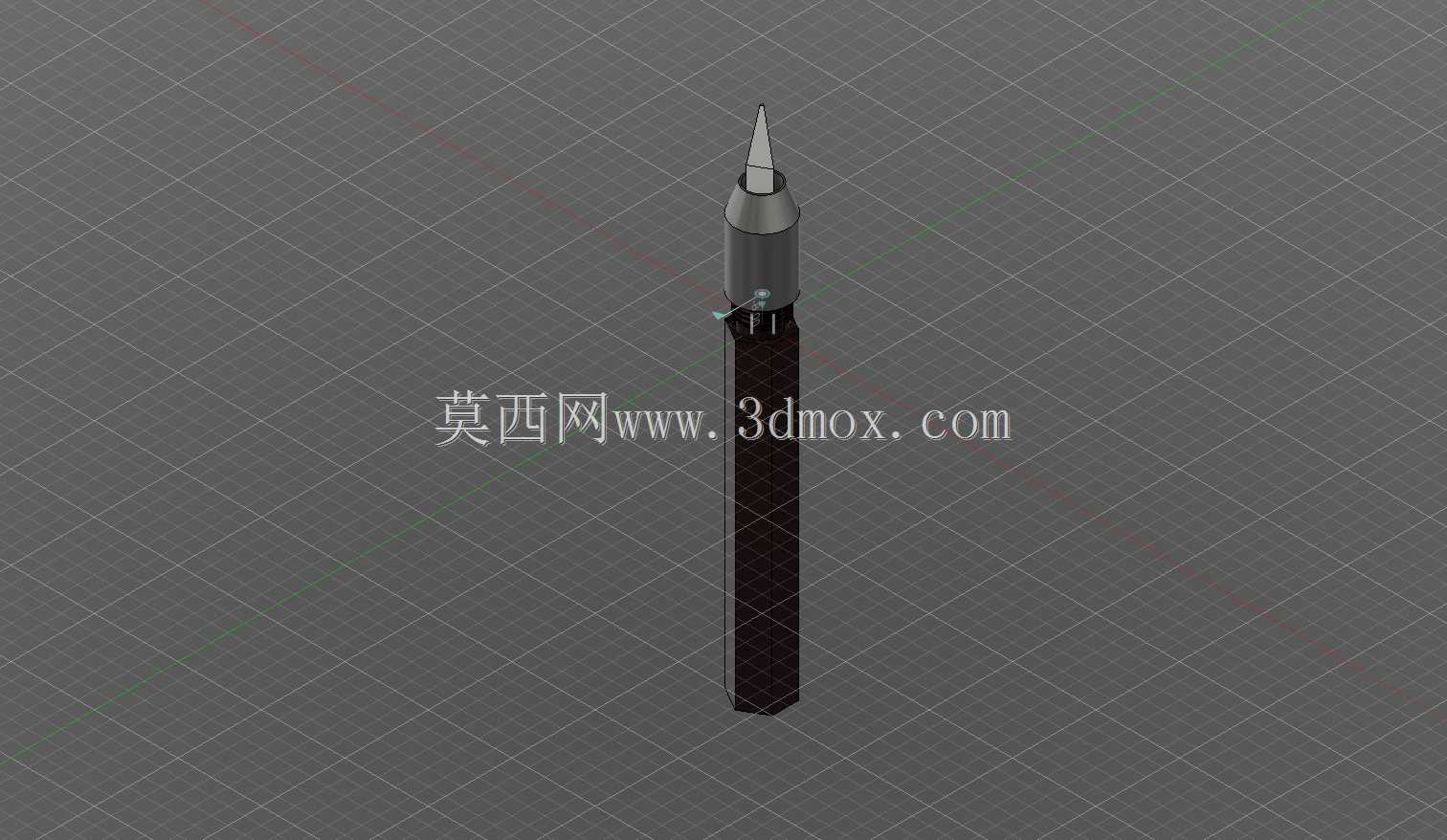

　　日常做小型线圈、线束缠绕类工装设计时，这类笔式手持缠绕工具是绕制微型线圈、细导线束绕包作业里的高频使用器具，和大型台式缠绕设备不同，它的核心应用场景集中在小批量试制、实验室线束加工、电子元器件引脚绕接、细径线材局部缠绕包覆这类需要灵活操作的工况，比如传感器信号引线的屏蔽层绕包、微型电感线圈的密绕作业、维修场景下破损线束的绝缘层缠绕修复，都能用到这类手持工具，不需要复杂的装夹定位，手持即可完成作业，适配工位灵活度远高于固定式缠绕设备。从结构设计逻辑来看，整体采用细长笔式握持形态，完全贴合人手握持作业的发力习惯，握持段做了等径直筒设计，表面做防滑纹理处理，长时间握持作业时不会出现硌手、打滑的问题，作业时手腕可以自然转动，

　　适配不同角度的绕制作业需求，不会像粗柄工具那样在狭小空间内出现干涉。前端的工作头做了阶梯收窄设计，最尖端是导线导向定位结构，作业时细导线可以从尖端的导向槽穿出，转动笔身时就能带动导线均匀缠绕在目标工件上，导向槽的边缘做了圆角钝化处理，不会刮伤细导线的绝缘层，避免绕制过程中出现导线破损的问题。工作头和握持段之间做了旋转衔接结构，内部设置了低阻尼旋转轴承，转动作业时工作头可以顺畅旋转，不会出现卡滞、顿挫的情况，保证缠绕的线距均匀，不会出现叠线、间隙过大的问题。从安装边界和尺寸适配来看，整体长度控制在单手握持的舒适区间，握持段直径适配成年人手掌的握持尺寸，不需要额外搭配安装支架，手持即可完成全部作业，作业时的转动半径小，即使是在设备内部、

　　电路板旁这类狭小操作空间内，也能灵活完成绕制作业，不会和周边的元器件、结构件发生碰撞干涉。设计时特意控制了整体重量，主体采用轻质高强度工程材质制作，前端工作头采用耐磨金属材质，既保证了工作头的耐磨寿命，长期使用不会因为导线摩擦出现导向槽磨损变形，又控制了整体重量，长时间手持作业不会出现手部疲劳的问题。和传统的手动缠绕用镊子、竹签这类简易工具相比，这类专用缠绕工具的导向精度更高，绕制出来的线圈紧密程度、线距均匀度都有明显提升，尤其是绕制直径1mm以下的细导线时，不会出现导线跑偏、叠线的问题，绕制完成的线圈一致性更好，能满足传感器、微型电感这类对线圈参数一致性要求较高的元器件绕制需求。在结构细节上，笔身内部预留了导线收纳腔，

　　可以预存一定长度的细导线，作业时不需要额外手持线盘，导线从内部腔室顺着导向槽引出，进一步提升作业的便捷性，收纳腔的端盖设置在笔身尾部，更换不同线径的导线时只需要拧开尾盖即可完成更换，适配不同线径的绕制作业需求，从0.1mm的漆包线到1mm的绝缘包覆线都能适配。尾部做了平面设计，作业间隙可以直立放置在工作台面上，不会出现滚动掉落的问题，避免工作头磕碰工作台面出现导向槽变形、尖端损坏的情况。实际作业时，只需要将待缠绕的工件固定，把导线端头固定在工件起始位置，握持笔身顺着工件轴向匀速移动同时转动笔身，就能完成均匀的缠绕作业，操作门槛低，新入职的操作人员经过简单熟悉就能掌握操作技巧，绕制效率比使用简易工具提升数倍，而且绕制质量稳定，不会因为操作人员的熟练度差异出现明显的质量波动。针对不同的作业需求，前端工作头可以快速更换，比如绕制屏蔽层时可以更换带张力控制的工作头，保证缠绕的屏蔽层紧密贴合在引线表面，不会出现松垮、鼓包的问题；绕制电感线圈时可以更换带线距定位的工作头，保证每一圈导线的间距一致，满足线圈的电感量参数要求。整体结构没有复杂的传动部件，日常维护只需要定期给旋转衔接部位添加少量润滑脂，就能保证长期使用的旋转顺畅度，故障率极低，适合生产车间、实验室、维修工位等多种场景长期使用。
