可调高度限位支撑柱结构三维设计

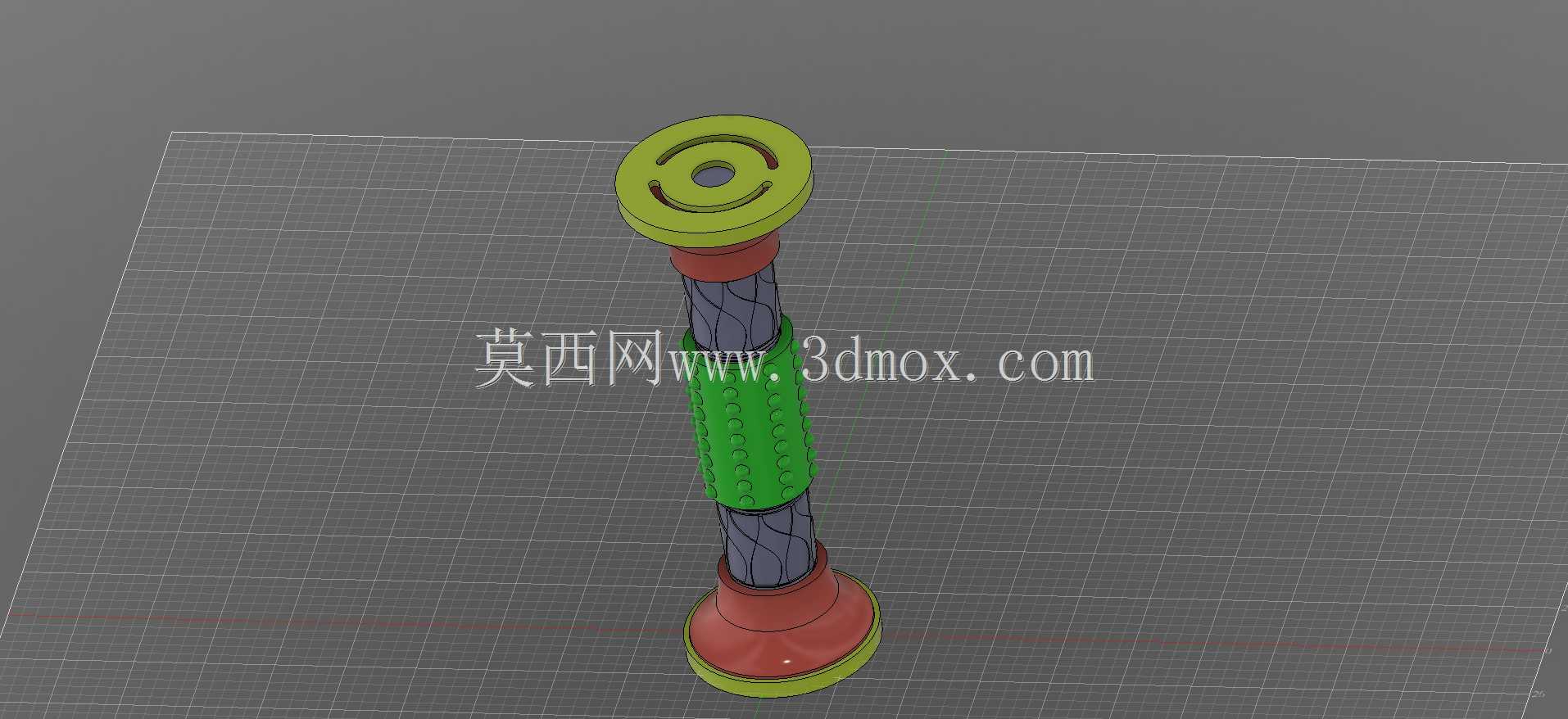

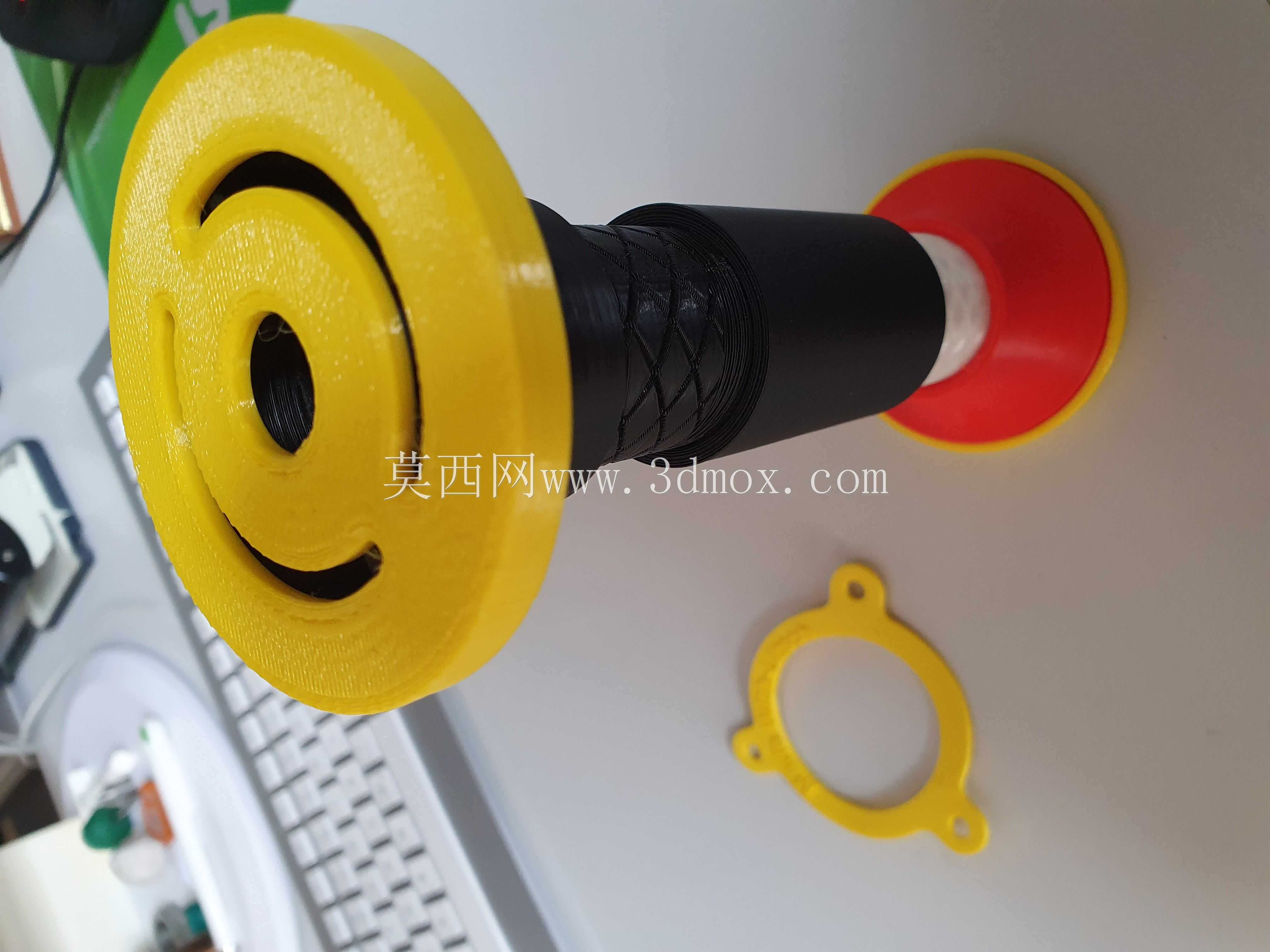

　　在工装夹具、小型检测工位以及轻型装配作业场景中，这类可调高度限位支撑件的使用频率极高，它不需要复杂的动力输入，完全依靠手动调节完成不同高度的支撑定位，适配多批次小批量生产中频繁切换工位定位基准的需求，相比固定式支撑块，它能省去反复更换垫块、打磨调整支撑高度的繁琐步骤，单工位调整时间可压缩至数秒内，在手工装配工位、电子元器件检测治具、小型工件焊接定位场景中都能见到同类结构的应用。从结构设计逻辑来看，整个支撑件采用同轴分层布局，上下两端的圆盘式端头作为接触承压面，端面做了环形凹槽设计，一方面可以在接触工件或者安装基面时嵌入防滑橡胶圈，增大接触摩擦力避免支撑过程中出现滑移，另一方面凹槽结构也能减轻端头整体重量，同时提升端面的结构刚性，

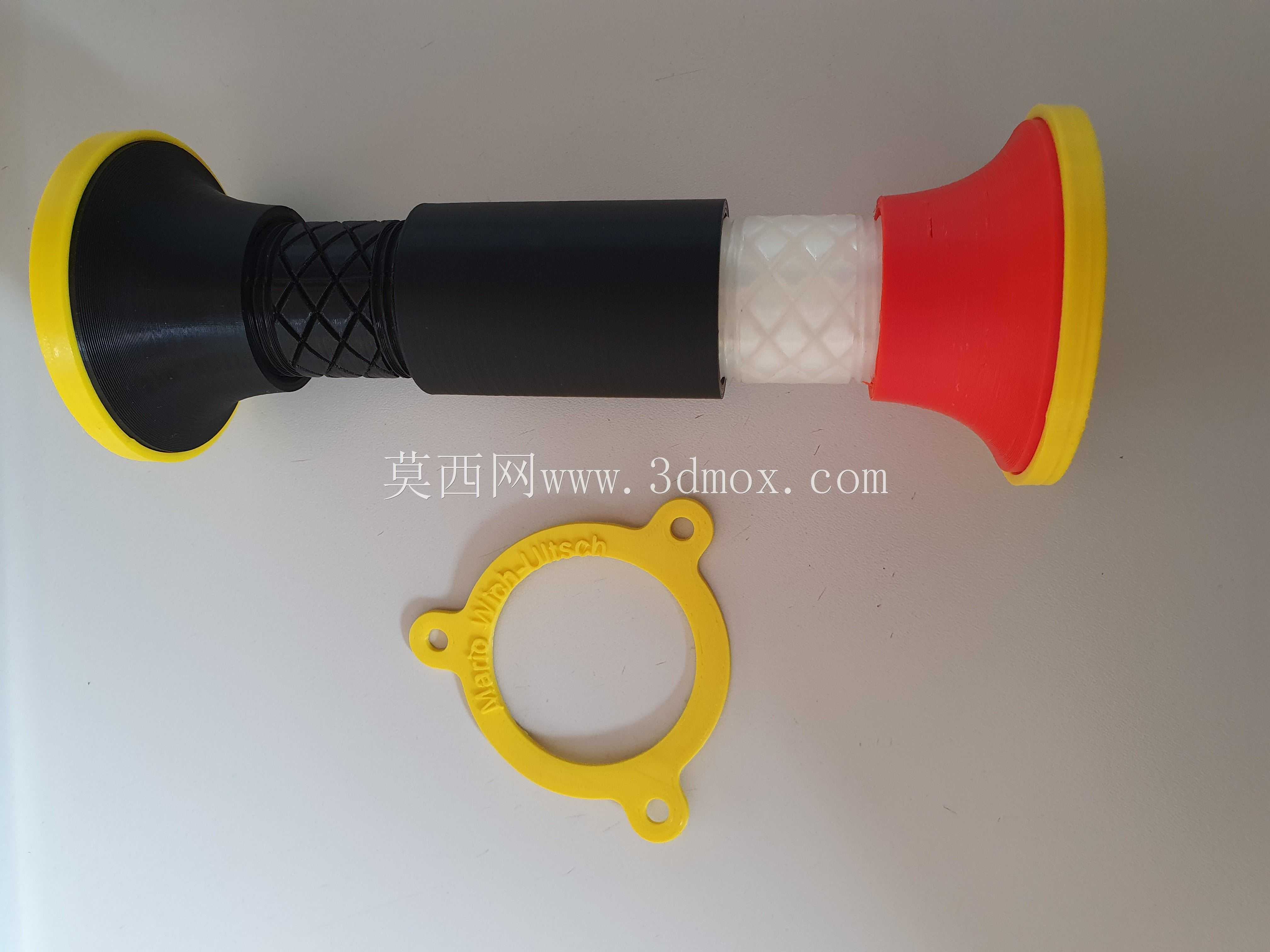

　　避免长期承压后出现端面变形导致支撑精度下降。中间的握持调节段做了密集的颗粒状防滑纹理，这部分是手动调节时的主要施力区域，纹理深度控制在0.8mm左右，既不会因为纹理过深硌手影响操作手感，也能保证手上沾有少量切削液或者装配油污时，依然有足够的摩擦力完成旋转调节动作，不会出现打滑空转的情况。握持段上下的红色环形结构是高度锁止的摩擦环，当旋转调节段调整到目标高度后，这两个摩擦环会依靠自身的弹性形变抱紧内部的调节杆，抵消支撑过程中受到的轴向振动力，避免支撑高度因为设备振动或者工件按压出现自行滑移，保证支撑定位的稳定性。内部的杆体采用分段式螺纹调节结构，调节行程覆盖常规小型工位的支撑高度需求，不需要额外增加延长接杆就能完成常用区间的高度调整，

　　调节过程中螺纹副的配合间隙控制在0.05mm以内，既保证旋转调节时的顺畅度，不会出现卡滞顿挫的情况，也能避免间隙过大导致支撑后出现径向晃动，影响支撑定位精度。从安装边界来看，整个支撑件的径向最大尺寸集中在上下两端的接触圆盘，安装时只需要在基面预留对应直径的平整接触区域即可，不需要额外加工复杂的安装槽或者定位孔，既可以直接放置在平整工作台面上作为临时支撑使用，也可以通过端面上的预留小孔穿入固定螺丝，将支撑件永久固定在治具基板上作为长期定位支撑使用，两种安装方式都不需要对现有工位结构做大规模改造，适配性极强。在实际使用过程中，这类支撑件主要承受轴向的压力载荷，设计时已经通过有限元校核验证，常规轻型作业场景下的承压能力完全满足使用需求，

　　不会出现杆体弯曲或者端头碎裂的情况，同时整体结构没有易损的小零件，日常维护只需要定期清理螺纹副上的碎屑灰尘，在螺纹位置涂抹少量润滑脂就能保证长期调节顺畅，使用寿命远高于固定式的木质或者塑料垫块。很多一线装配工人在实际作业中会用这类支撑件配合快速夹钳使用，在工件下方设置多个可调支撑点，根据工件的实际外形快速调整每个支撑点的高度，让工件完全贴合支撑面，避免装夹过程中出现工件变形，尤其是在薄壁件加工、PCB板检测这类对支撑平整度要求较高的场景中，多点位的可调支撑能有效抵消工件自身的重力形变，提升装夹定位的精度，减少后续加工或者检测的误差。
