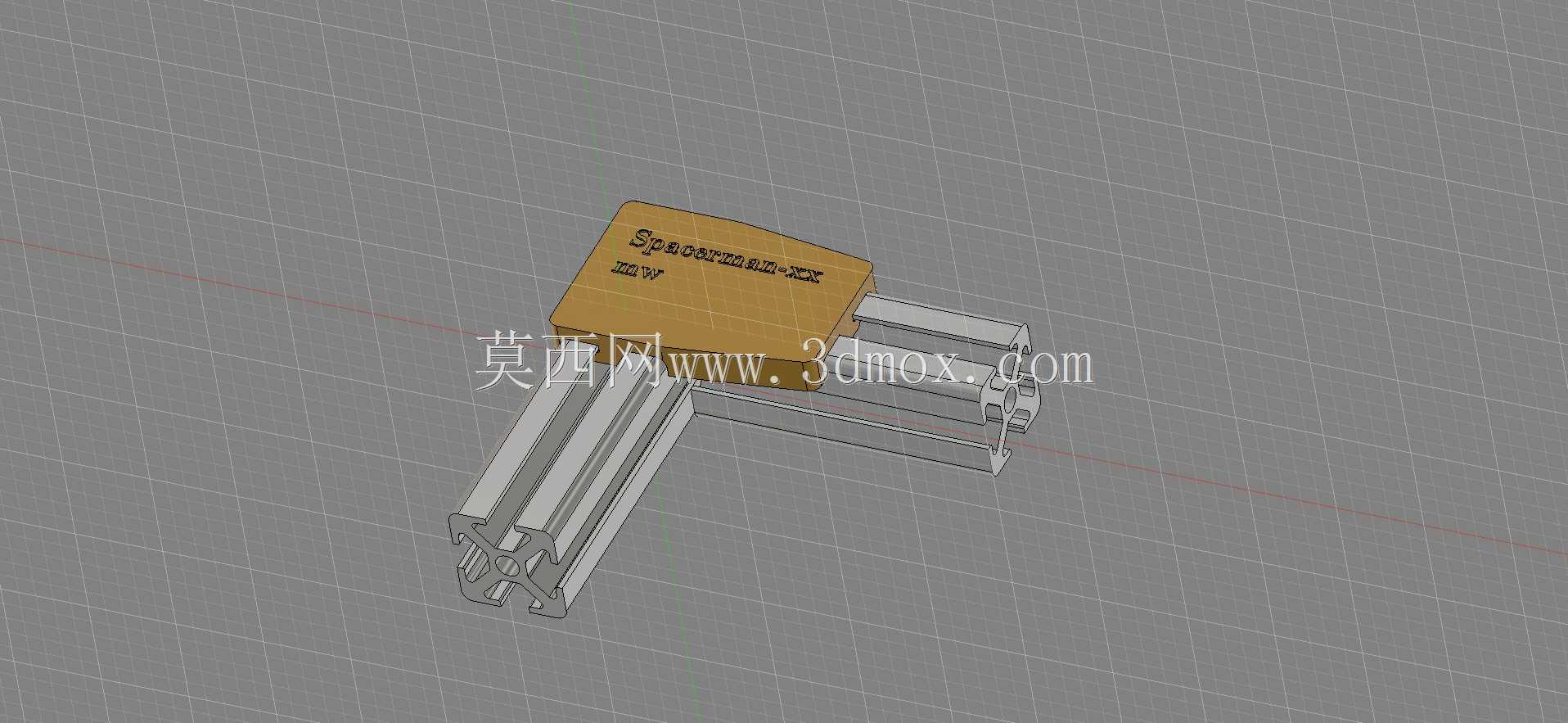

3030工业铝型材直角连接角件结构

　　在工业铝型材机架的搭建作业中，型材间的垂直连接是最常遇到的结构需求，这类30系列铝型材配套的直角角支架，就是为解决两根正交型材的快速可靠连接而设计的标准配件。日常做非标设备机架、传感器安装支架、物料周转架、设备防护栏框架的时候，很多新手一开始会想着在型材端面攻丝直接拼接，实际装配后才会发现，端面攻丝的连接方式抗侧向载荷能力极差，设备运行产生的振动很容易让连接螺丝松动，时间长了框架就会出现歪斜变形，而这种配套的角支架连接，是靠角件的两个垂直面分别贴紧两根型材的槽腔侧面，配合T型螺栓和法兰螺母实现锁紧，连接的接触面积更大，受力更均匀，抗扭转和抗剪切的性能比直接端面连接高出数倍。

　　这款角支架是专门适配截面边长30mm的欧标工业铝型材设计的，两个连接臂的长度刚好匹配30型材的槽位间距，安装的时候不需要对型材做额外的打孔、攻丝或者铣削加工，只需要把对应规格的T型螺栓提前卡进铝型材的T型槽内，调整好角件的位置之后锁紧螺母就能完成固定，整个装配过程不需要复杂的工装，普通的内六角扳手就能完成操作，后期如果需要调整框架结构或者拆解改装，只需要松开螺母就能拆卸，不会对型材本身造成不可逆的损伤，这也是铝型材快装体系相比焊接钢结构框架最突出的优势。

　　从结构设计的角度看，这款角件的主体采用了等臂直角结构，两个安装面的平面度控制在合理公差范围内，保证和型材表面贴合的时候不会出现间隙，避免锁紧后产生额外的装配应力。角件的转角位置做了避让的缺口设计，刚好可以避开铝型材转角处的圆弧凸起，不会因为型材本身的成型圆角导致角件无法贴紧的问题，这个细节是很多非标准自制角件经常忽略的点，不少新手自己线切割做角件的时候没留这个避让槽，装的时候角件卡在型材圆角上，两个面都贴不实，螺丝锁得再紧连接也是松垮的。角件上的安装孔位做了长圆孔设计，允许安装的时候有一定的位置调整量，就算T型螺栓在槽内的位置有轻微偏差，也能顺利穿入螺丝完成锁紧，降低了装配时的对位难度，尤其是在多根型材拼接的长框架上，累计的装配误差可以通过这些长圆孔的调整量来补偿，不会出现最后一根型材装不上的问题。

　　实际应用场景里，这类角支架除了用来做两根型材的垂直连接，还经常用来在现有框架上加装传感器安装板、小型气动元件的固定座、走线槽的支撑件，因为30型材本身的载荷能力属于中等偏下的规格，大多用在轻型载荷的设备框架上，比如小型检测设备的机架、电子生产线的旁侧料架、实验室的测试工装架，对应的角件强度完全能满足这类场景的载荷需求，不需要额外做加强处理。如果是承受较大冲击或者重载的位置，一般会选用带加强筋的重型角件，而这款平角式的角件更多是用在常规静态连接、载荷不大的位置，它的外形更平整，安装之后不会突出型材表面太多，不会和外围的护板、门板产生干涉，很多对外观平整度有要求的设备外框架，都会优先选这种平角结构的连接件，避免突出的加强筋刮碰操作人员或者影响外装板材的安装。

　　安装边界上需要注意，这款角件适配的是槽宽8mm的标准30系列欧标铝型材，配套的螺栓是M6规格的T型螺栓，锁紧的时候扭矩控制在8-10N·m就足够，不要过度锁紧导致铝型材的槽口变形，反而影响连接强度。如果是两根型材做90度正交的三维连接，也就是三根型材在同一个角点交汇的时候，可以在两个垂直方向各装一个这种角件，不会出现位置干涉，两个角件可以分别锁紧不同方向的型材，实现三维空间的直角固定。在做传感器安装支架的时候，这种角件还可以配合滑块螺母实现角度的微调，不需要额外做铰接结构，只需要稍微松开螺丝，调整好传感器的检测角度之后再锁紧，就能满足大部分光电传感器、接近开关的安装角度调整需求，比专门做定制的安装板节省大量的加工时间和成本。

　　很多做非标设计的工程师在选型的时候，会忽略连接件的配套性，随便选尺寸差不多的角件来用，最后装配的时候才发现孔位不对、避让不够，反而耽误项目进度，这种和型材规格完全配套的标准角件，所有安装尺寸都是经过行业验证的，不需要自己再去测绘建模，直接调用标准模型就能完成整体框架的装配设计，能大幅缩短设计周期，也能减少装配阶段出现的问题。
