工业级USB接口模块防护壳体结构设计

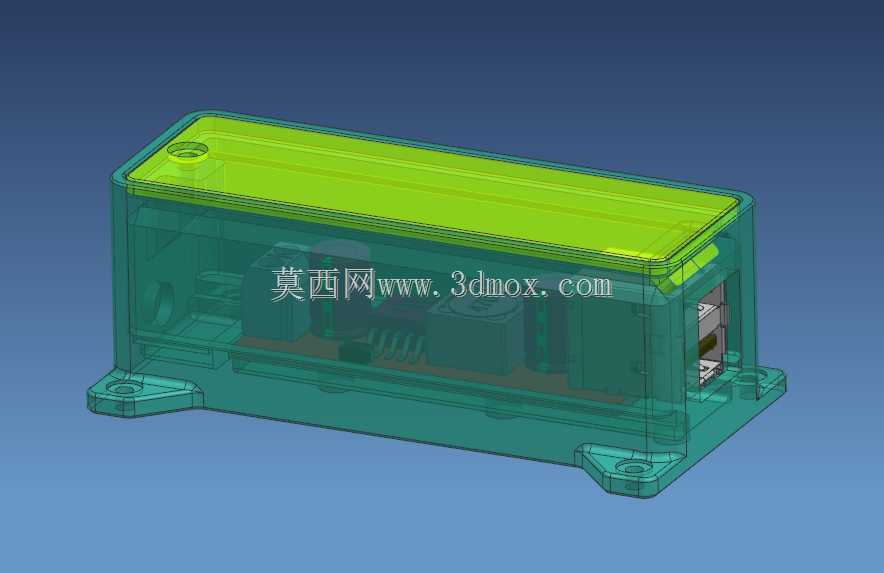

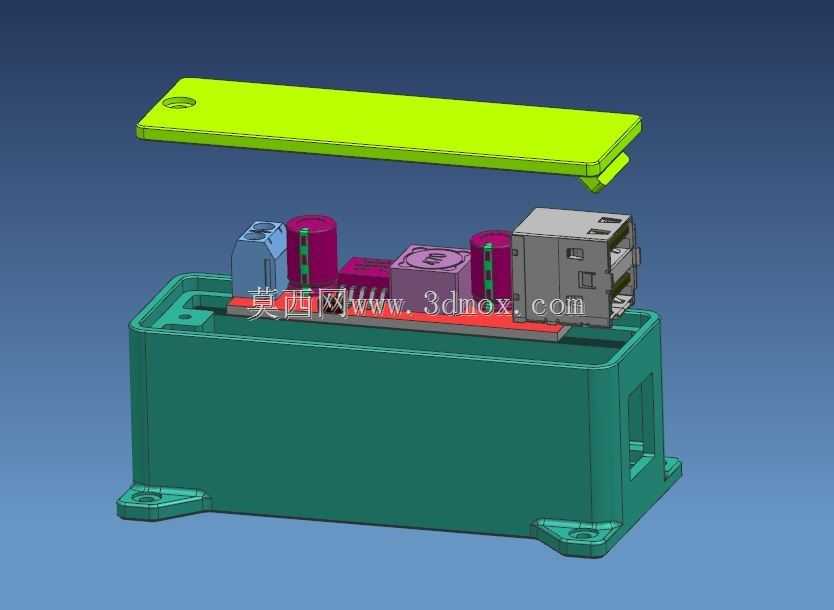

　　这款USB模块外壳主要面向工业现场的信号转接、设备调试、数据采集场景设计，解决常规USB接口裸露在工业环境中易受磕碰、粉尘侵入、接线拉扯脱落的问题，常见于产线数据采集终端、设备外置调试接口、工业网关外接模块、传感器信号转换单元的配套防护结构。从实际使用场景来看，工业现场的USB模块往往需要长期固定在设备侧壁、电控箱安装板或者型材支架上，日常会面临车间内的切削粉尘飞溅、少量切削液滴落、设备运行带来的持续振动，以及操作人员插拔USB接头时的侧向受力，这款壳体的结构设计完全围绕这些实际工况展开。壳体主体采用下壳加上盖的分体式结构，下壳为深槽型腔体结构，内部预留了足够的空间容纳USB接口母座、转接PCB板、

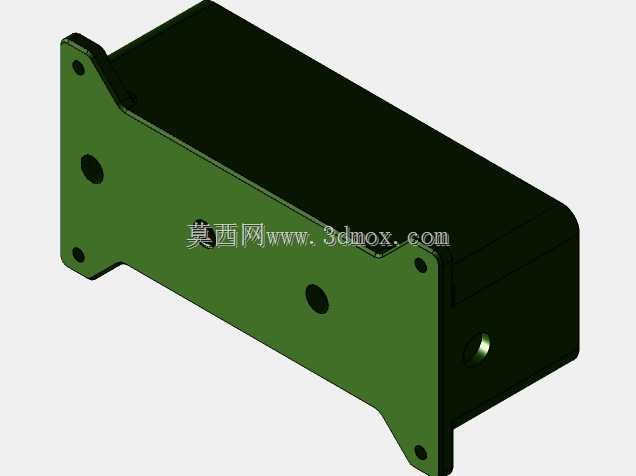

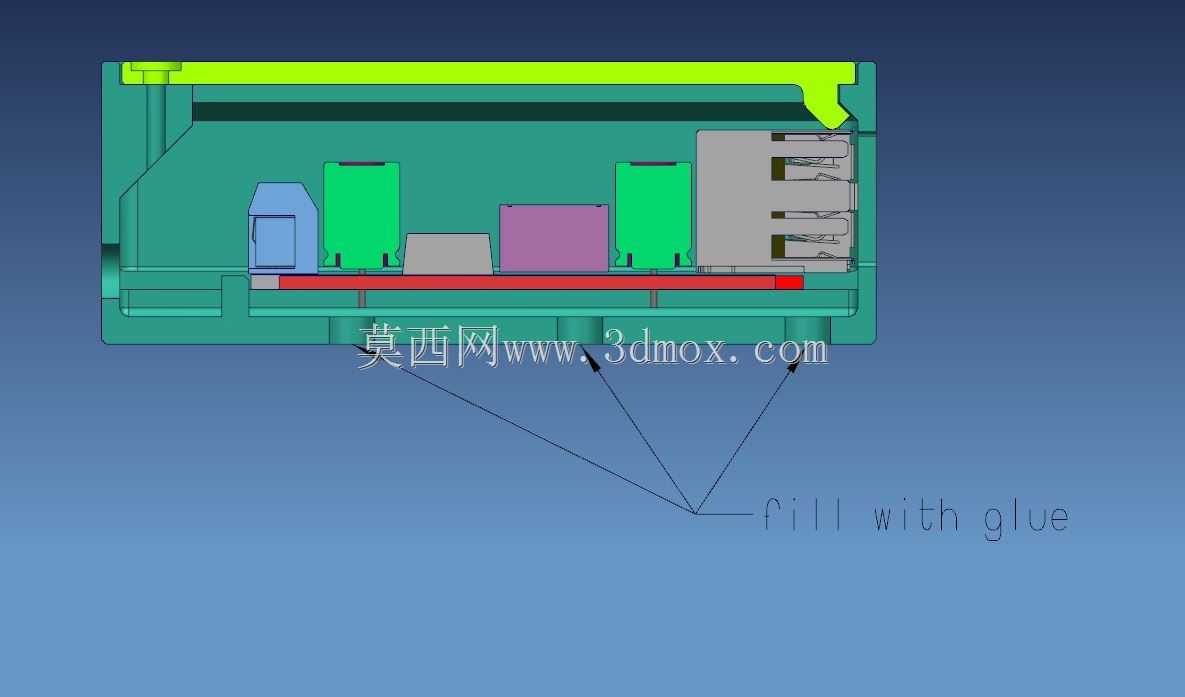

　　信号隔离元件以及必要的滤波电路组件，腔体内部的支撑筋位按照常规USB转接板的布局做了定位凸台，不需要额外增加固定柱就可以将PCB板卡嵌在筋位之间，减少装配时的螺丝用量，同时避免螺丝柱过高挤占内部走线空间。下壳的底部两侧延伸出带安装孔的固定耳，安装孔做了沉台设计，使用M3或者M4的沉头螺丝就可以将整个壳体固定在安装平面上，固定耳的位置做了加厚处理，避免螺丝锁紧时出现壳体开裂的问题，两个固定耳的中心距按照常规工业安装的通用尺寸设计，可以兼容大部分电控箱的预留安装位，也可以直接固定在30系列、40系列铝型材的槽位上，不需要额外加工转接板。壳体的侧壁预留了USB接口的对位开口，开口尺寸和标准USB-A型母座的外围尺寸匹配，开口边缘做了0.

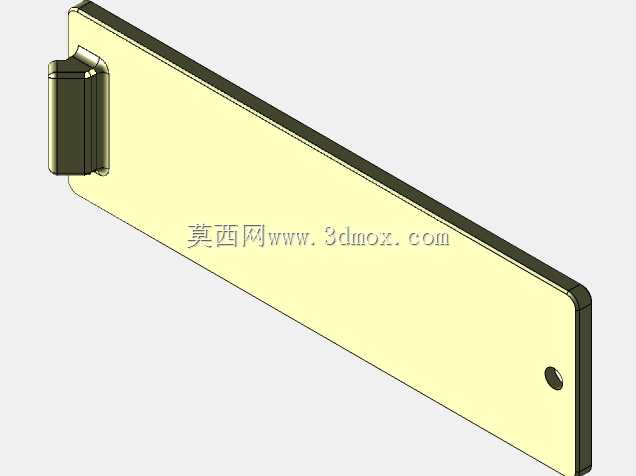

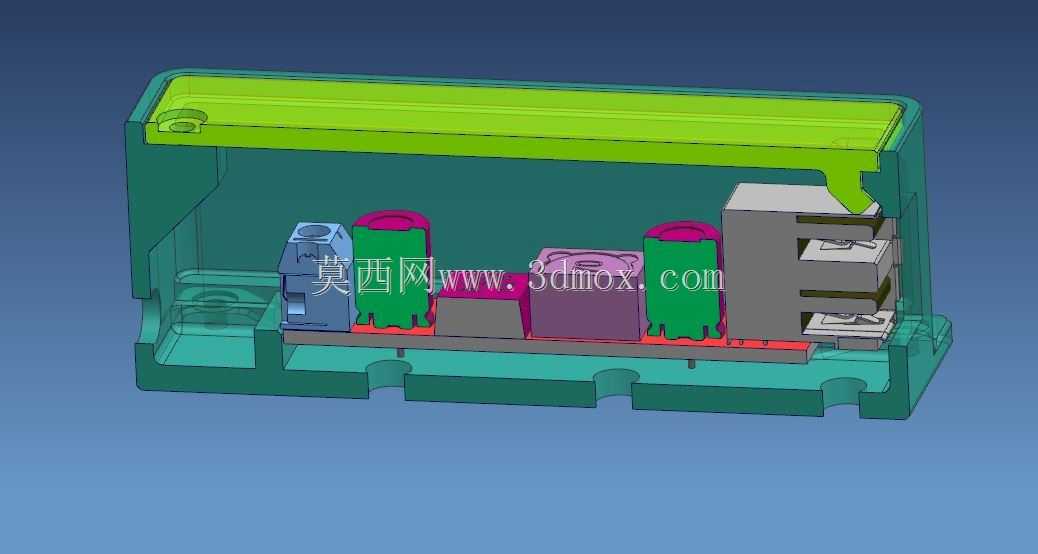

　　5mm的倒角，避免装配时接口边缘和壳体刮擦损伤元件，同时开口位置和内部PCB的定位筋位做了尺寸链校核，保证装配后USB接口的端面和壳体外壁齐平，不会出现接口内陷导致插头无法插到底，或者接口外凸容易被碰撞损坏的问题。上盖为平板式结构，和下壳的配合采用侧边卡扣加端部定位的方式，上盖的两侧边缘做了向下的折边，折边内侧的卡扣可以卡入下壳侧壁对应的卡槽内，装配时不需要螺丝，直接按压就可以扣合到位，后期需要检修内部模块时，用平口螺丝刀从侧边的预留撬位就可以轻松拆开上盖，不会像螺丝固定的壳体那样出现螺丝滑牙、丢失的问题。上盖的其中一端做了小的定位凸块，对应下壳端部的定位槽，装配时可以快速对位，避免上盖装反遮挡接口。从安装边界来看，

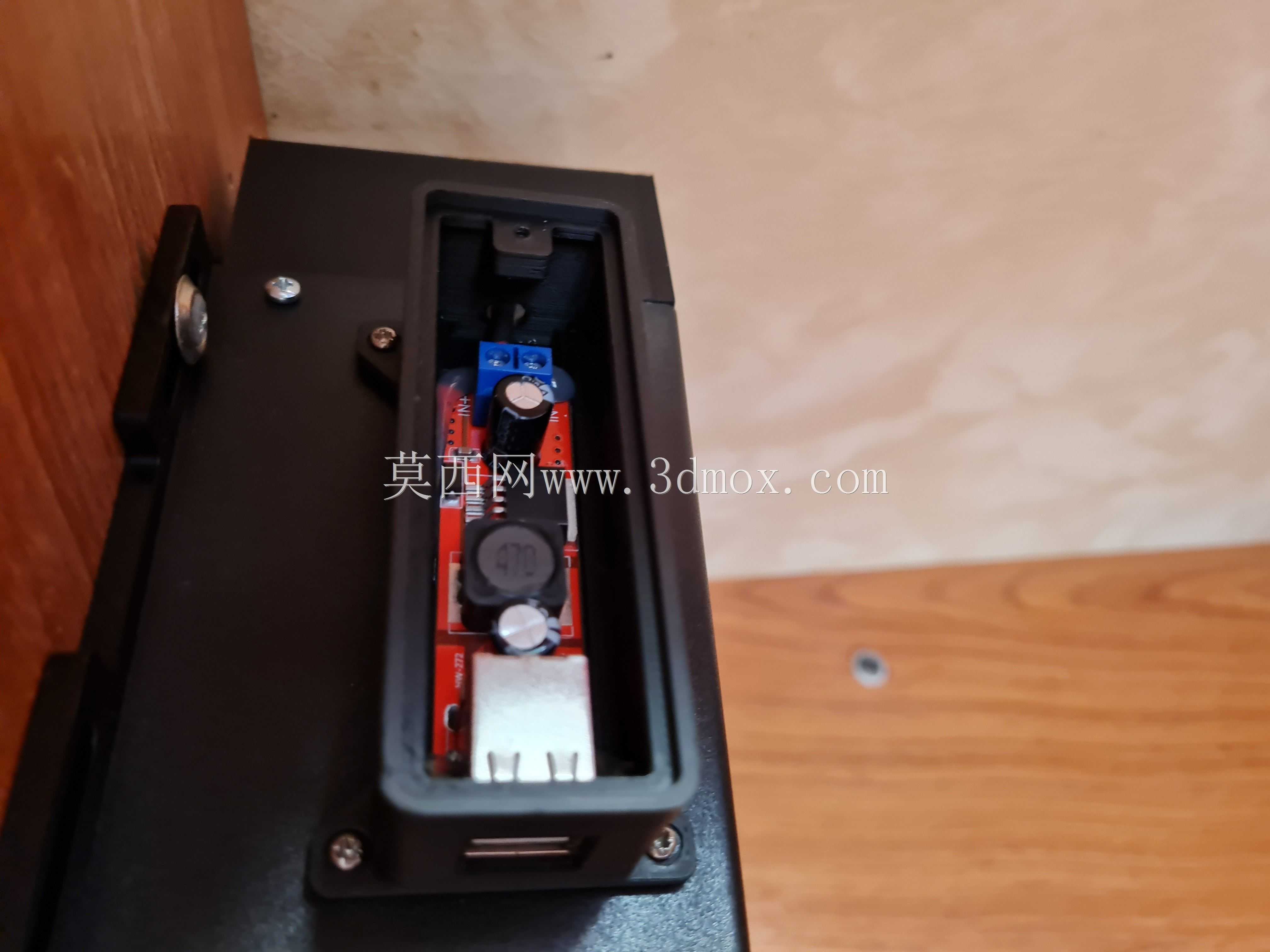

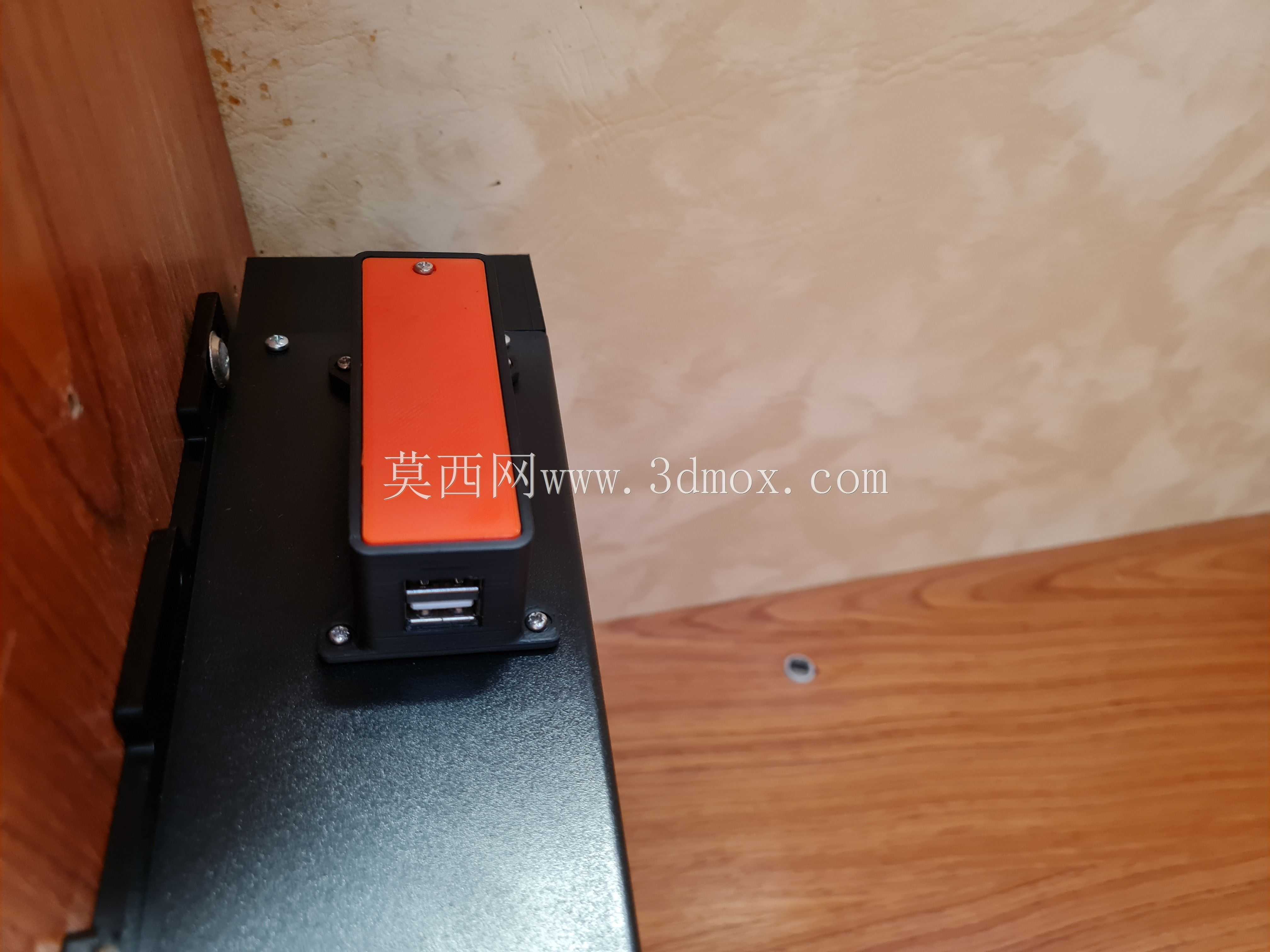

　　壳体整体的宽度控制在标准USB模块的适配尺寸，长度方向预留了足够的内部空间，即使是带隔离保护电路的USB转接板也可以完全容纳，壳体的整体高度较低，安装后不会突出安装面过多，避免在设备旁操作时被线缆勾挂。壳体的壁厚按照常用的工程塑料注塑工艺设计，主体壁厚均匀，转角位置都做了圆角过渡，避免注塑时出现缩痕、应力集中的问题，同时壳体的外表面没有多余的凸起结构，方便后期在表面丝印接口标识、模块编号。在实际使用中，这款壳体可以将整个USB转接模块完全包裹在内，只露出接口位置供插头插拔，上盖和下壳扣合后缝隙控制在0.2mm以内，可以阻挡大部分车间粉尘进入壳体内部，同时壳体的结构强度可以承受日常插拔USB接头时的侧向力，不会因为反复插拔导致内部PCB板移位、接口开焊。对于结构设计从业者来说，这款壳体的设计思路很有参考价值，没有做多余的装饰结构，所有的结构特征都围绕实际装配、安装、使用的需求展开，筋位的布局、卡扣的位置、安装耳的尺寸都经过实际工况的校核，既满足了防护需求，又控制了整体的体积和装配难度，适配大部分工业场景下USB转接模块的防护安装需求，不需要额外修改结构就可以直接配套常规的USB转485、USB转TTL、USB信号隔离等模块使用。
