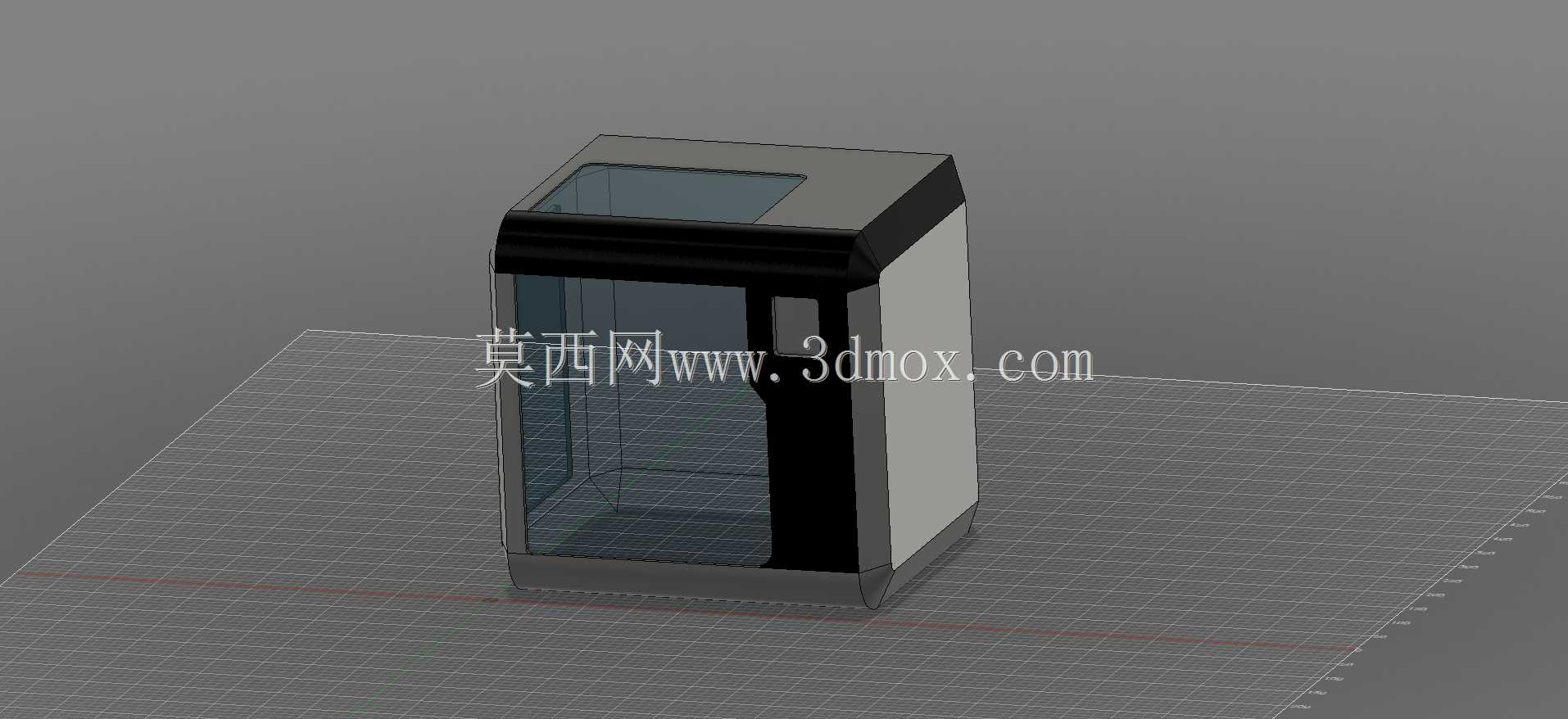

立式封闭智能传感储物箱体结构设计

　　这款立式封闭箱体结构，最初是面向实验室智能样本存取、工业现场敏感元器件暂存场景开发的传感集成载体，在做结构方案的时候，最先敲定的是整体立式窄面布局，毕竟不管是实验室边台空位还是车间工位旁的预留间隙，横向占用空间都十分有限，窄款立式结构能在0.3平方米左右的占地范围内，提供接近0.12立方米的内部封闭存储空间，适配多数零散传感元件、待检测样本的临时存放需求。

　　从功能实现逻辑来看，箱体正面采用整面高透硬质视窗设计，不是为了单纯做外观装饰，而是考虑到日常巡检过程中，操作人员不需要开启箱门就能直接观察内部存放物品的状态、内置传感模块的运行指示灯状态，减少不必要的开箱操作，避免外界粉尘、温湿度波动对内部存放的敏感物件造成干扰。视窗周边做了内嵌式密封胶条安装槽，胶条选型的时候特意留了1.5mm的压缩余量，箱门闭合后能达到IP54级的防护等级，应对普通工业车间的浮尘、日常轻度泼溅完全足够。

　　箱体顶部预留了平整的嵌入式安装位，可以根据实际使用需求加装RFID读取模块、温湿度传感探头或者小型状态显示屏，顶部的开孔位置都做了下沉式防水沿设计，就算有液体从顶部意外滴落，也会顺着防水沿流到箱体外侧，不会顺着缝隙渗入箱体内部。侧面的一体化拼接结构没有采用外露螺丝设计，一方面是避免长期使用后螺丝锈蚀影响外观和结构强度，另一方面也能减少缝隙积尘，降低后期清洁维护的工作量，拼接处的止口设计做了0.8mm的错位配合，装配的时候不需要额外做定位治具，就能快速对齐拼合，装配效率比传统直角拼接结构提升近40%。

　　在安装边界的考量上，箱体底部做了10mm高的围边支撑脚，不需要额外加装地脚就能让箱体底部和安装平面留出间隙，避免地面的积水、潮气直接侵蚀箱体底板，同时这个间隙也刚好能容纳常规的防滑橡胶垫粘贴空间，如果是需要固定在工作台面上使用，支撑脚内侧预留了四个M6的沉头安装孔，沉头深度刚好能把螺丝头完全藏在支撑脚内部，不会出现螺丝头刮蹭地面或者台面的问题。箱体背部预留了两个穿线孔，孔位配套了可拆线的橡胶护线圈，不管是给内置的传感模块走电源线还是信号线，都能避免线材被钣金切口割破绝缘层，穿线孔的位置距离箱体侧边有50mm的距离，就算是贴墙安装，也不会因为线材弯折半径不够导致线材挤压破损。

　　做结构建模的时候，特意把所有的折弯圆角都统一成R3，一方面是符合钣金加工的常规工艺要求，不需要特殊定制折弯刀具，普通数控折弯机就能完成所有折弯工序，加工成本能控制在合理区间；另一方面统一的圆角也能避免尖锐边角对操作人员造成磕碰伤害，符合工业设备的安全设计规范。箱门的开合铰链采用隐藏式内装设计，铰链的开合角度做了110度的限位，避免开门的时候箱门角度过大撞到旁边的设备或者墙体，铰链的安装位预留了2mm的调节间隙，后期如果出现箱门错位的情况，不需要拆开整个箱体，只需要微调铰链固定螺丝就能完成门体对齐调整。

　　内部的存储空间没有做固定分层，而是在两侧内壁预留了等间距的卡槽，用户可以根据实际存放物品的高度，自由选配隔板调整分层高度，卡槽的间距设置为50mm，能覆盖从小型传感元件到中等尺寸检测样本盒的存放高度需求，隔板采用和箱体同材质的板材，边缘做了翻边加强处理，单层承重可以达到5kg，完全满足常规小件物品的存放承重要求。箱体的边角位置都做了斜切过渡处理，不是生硬的直角转折，除了提升外观的整体质感之外，也能减少运输过程中边角碰撞变形的概率，毕竟这类箱体很多时候需要在不同工位、不同实验室之间周转，斜切边角的抗冲击能力比直角边角高30%左右。

　　从实际落地应用的反馈来看，这种集成了传感安装位的封闭储物箱体，除了最初设计的实验室、工业车间场景，在无人零售的智能货柜样品测试、办公场景的智能文件存取终端开发中也能适配，核心的结构优势就在于它的预留扩展位足够多，不需要对主体结构做大的改动，就能快速适配不同的功能模块加装需求，整体的结构强度、防护等级都能满足多数室内商用、工业场景的使用要求，建模过程中所有的壁厚都统一设置为1.5mm，兼顾了结构强度和整体重量，空箱重量控制在8kg以内，单人就能完成搬运和安装作业，不需要额外的吊装或者多人配合。
