美标1型圆形电源插座结构设计

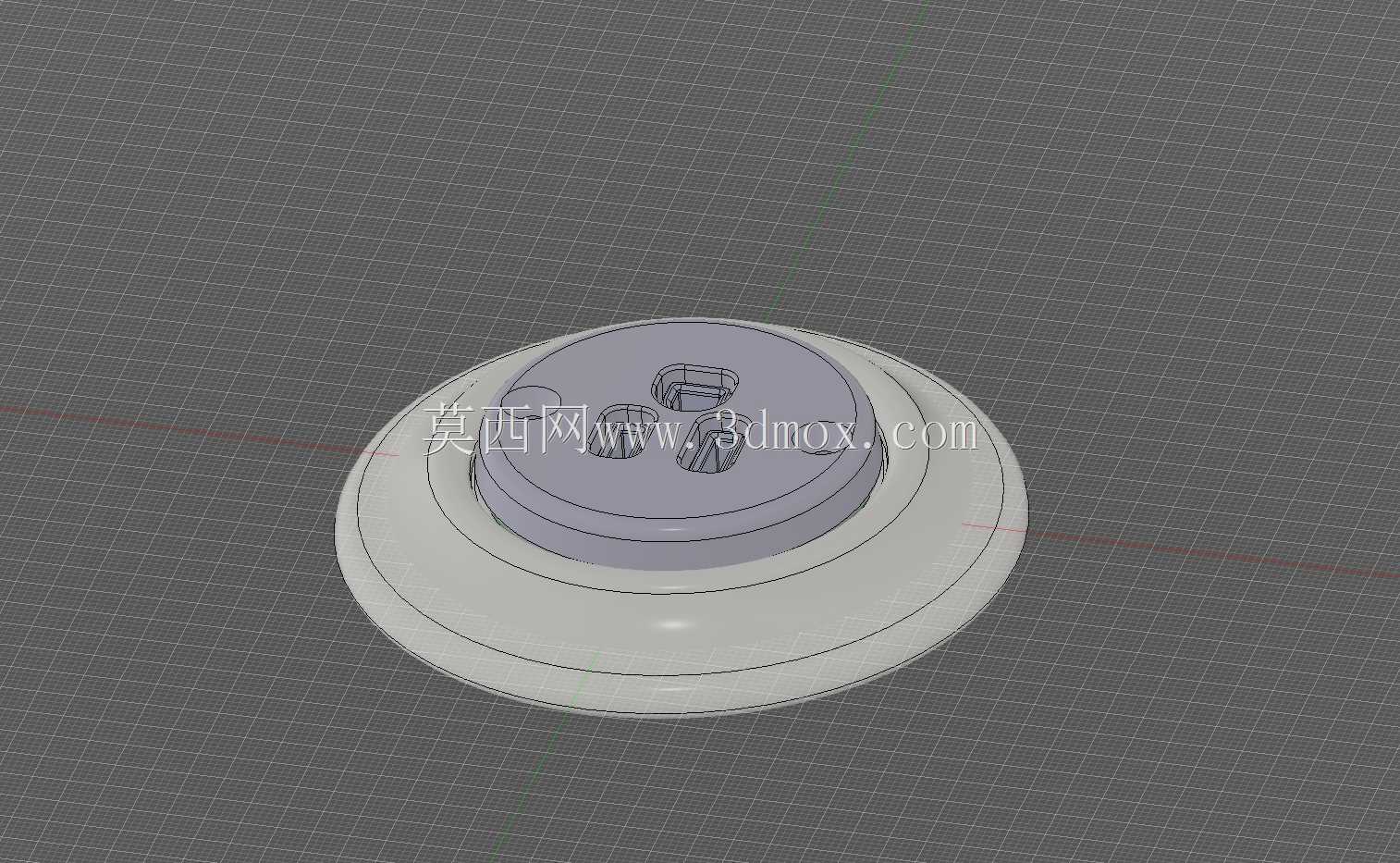

　　这款圆形美标供电接插件的三维结构，最初是为户外便携储能设备的外接输出端口做配套设计的，后续也可适配工业控制柜外接供电、移动作业台电源接驳、露营装备供电拓展等多类场景。不同于常规墙装插座的方正结构，这款产品采用全圆形外轮廓设计，底座带三层阶梯式限位凸缘，最外层凸缘直径适配常规面板开孔尺寸，安装时可直接卡入对应开孔，配合背部的卡扣结构即可完成固定，无需额外打螺丝固定，能大幅提升现场装配效率，中间层凸缘用于贴合安装面板的背面，起到限位防脱的作用，最内层的凸台则是核心插套的安装基座，将带电部件与安装面板完全隔离开，避免安装过程中导线与金属面板接触引发漏电风险。

　　从功能设计层面来看，这款插座采用美标1类接插件的插合界面，三个插套的位置完全匹配美标1型插头的插脚分布，接地插套位于最上方，零火线插套呈对称分布在下方两侧，插套内部采用带弹性收口的铜质接触结构，插脚插入时能提供足够的接触压力，避免长期使用后接触松动引发的发热问题，插套与内部导线的连接采用压接式结构，相比焊接结构更适合批量生产，也能避免焊接虚焊带来的接触不良隐患。整个插座的外壳采用阻燃级工程塑料材质，表面做了细磨砂处理，既可以提升握持插拔时的摩擦力，也能避免表面残留指纹和划痕，外壳的所有棱边都做了R0.5以上的圆角处理，没有尖锐的棱角，装配和使用过程中不会划伤操作人员的手部。

　　设计过程中首先确定的是安装边界尺寸，因为这款插座需要适配现有市面上多数便携储能设备的标准面板开孔，所以外层安装凸缘的直径严格控制在通用开孔尺寸的公差范围内，安装后的突出高度控制在10mm以内，避免突出过多影响设备整体的外观平整度，也能减少外接物体磕碰插座导致损坏的概率。插合界面的尺寸完全遵循美标接插件的相关规范，插套的中心距、插合深度、接触压力都经过反复校核，确保和标准插头插合时的插拔力处于合理区间，既不会因为插拔力过松导致接触不良，也不会因为插拔力过大导致用户使用困难。内部的走线空间做了优化设计，底座内部预留了足够的导线弯折空间，接线时导线可以顺着预留的走线槽排布，不会出现导线被外壳压破绝缘层的问题，导线接入位置还设计了压线板结构，当外部导线受到拉扯时，受力点会作用在压线板上，而不是直接作用在插套的压接位置，避免导线被扯脱引发断电故障。

　　在实际应用场景中，这类圆形插座相比方形插座的密封性能更容易实现，因为圆形的密封圈配合圆形的外壳，可以做到整圈均匀压紧，在外壳和面板之间加装橡胶密封圈之后，就能达到IP54以上的防护等级，完全可以应对户外使用时的溅水、灰尘侵入问题，这也是当初选择圆形结构的核心原因之一。不同于室内使用的墙装插座，户外和工业场景使用的接插件经常会面临温度变化、紫外线照射、轻微腐蚀等问题，所以外壳材质的选型上特意考虑了耐候性，能在-20℃到60℃的环境温度范围内保持结构强度，不会因为低温变脆或者高温软化。插套的铜材选用了锡磷青铜材质，相比普通黄铜有更好的弹性和耐疲劳性能，经过上千次插拔之后依然能保持足够的接触压力，接触电阻不会出现明显上升，能有效降低长期使用后的发热风险。

　　整个模型的结构做了合理的拆分，分为外壳底座、插套组件、压线板、密封胶圈几个独立的零件，每个零件都设计了对应的装配定位结构，装配时不需要额外的工装定位，顺着导向结构就能完成组装，非常适合自动化流水线的批量装配。外壳底座的壁厚设计保持均匀，基本维持在2mm左右，所有的壁厚过渡位置都做了斜度过渡，避免注塑成型时出现缩痕、缺胶等缺陷，插套安装位置的定位柱尺寸经过反复调整，和插套的配合间隙控制在0.1mm以内，既可以保证插套安装后不会出现晃动，也不会因为间隙过小导致装配困难。考虑到不同应用场景的接线需求，这款插座的接线端可以适配1.5平方到2.5平方的多股铜导线，能承载15A以内的额定电流，满足多数中小功率用电设备的供电需求，接线位置的螺丝采用防脱设计，拧松之后螺丝不会从底座上掉落，避免现场装配时螺丝遗失的问题。
