汽车管路类零件焊接定位工装夹具

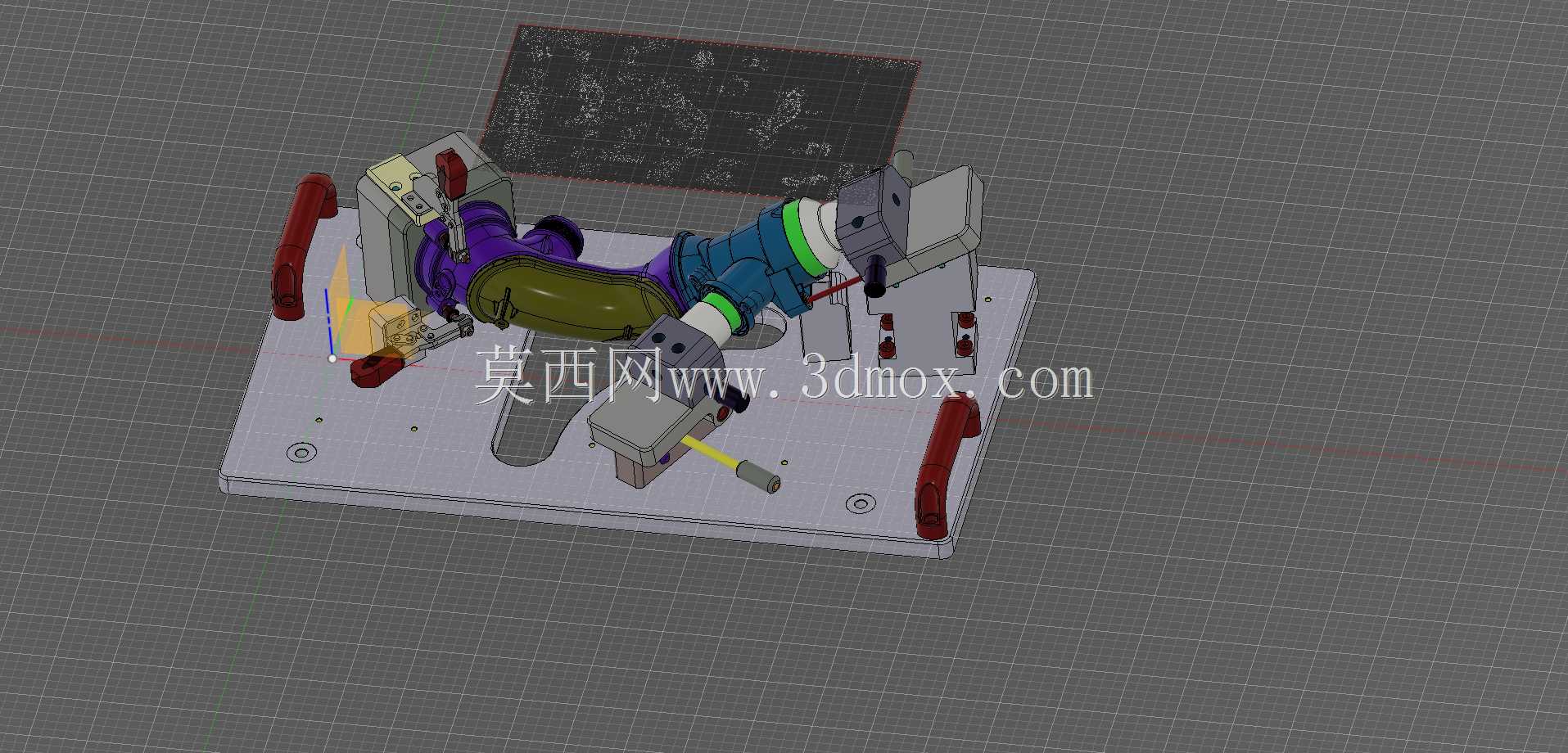

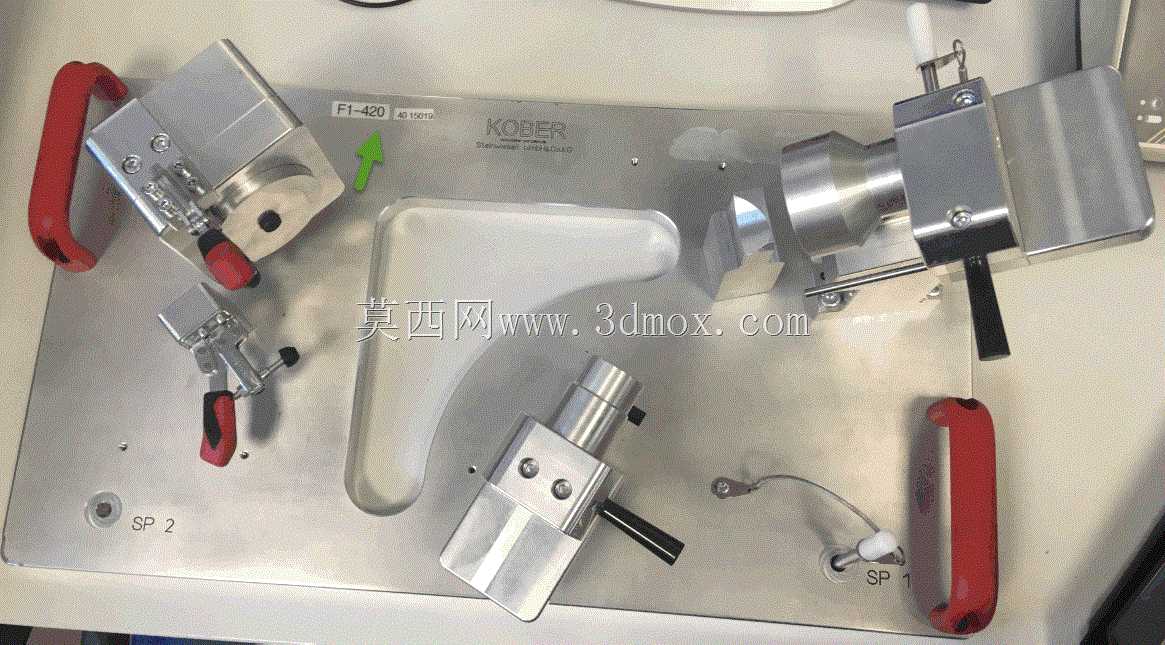

　　这套工装主要面向汽车底盘异形管路、弯管类零部件的焊接工序定位需求，在汽车零部件焊装车间的小批量多品种柔性生产场景中适配性极强，可覆盖直径12mm到45mm区间的金属弯管、带异形接头的管路组件焊接定位，替代传统划线定位、简易靠山装夹的作业模式，能将单工位装夹定位耗时压缩七成以上，同时大幅降低焊接过程中管件变形导致的尺寸超差问题。从结构布局来看，整套工装以一块厚度20mm的调质45钢平板作为安装基座，基座表面按照待加工管件的三维数模坐标，加工有对应定位销孔、夹具安装螺纹孔以及基准刻线，基座四边设置了四个红色酚醛树脂材质的搬运把手，方便在不同焊接工位间快速转场，基座底部预留了标准T型槽接口，可直接固定在焊接工作台、

　　变位机或者机器人焊接工作站的安装平台上，安装边界尺寸控制在420mm×320mm×210mm区间，适配绝大多数常规焊接工位的安装空间，不会和焊枪行走路径、周边送丝机构产生干涉。工装的定位单元采用模块化设计，针对弯管的不同管段分别设置了V型块定位座、快速夹钳压紧机构以及接头定位块，其中V型块采用硬质阳极氧化铝合金材质，表面开有防滑纹，避免管件装夹时出现轴向窜动，快速夹钳选用带自锁功能的垂直式夹钳，压紧头包覆聚氨酯缓冲垫，防止装夹过程中刮伤管件表面的防锈涂层，针对管路两端的异形接头，专门设计了仿形定位槽，可精准限制接头的周向转动与轴向位移，保证接头与管段的同轴度、相对角度公差控制在±0.1mm以内，满足后续总成装配的尺寸要求。

　　设计过程中充分考虑了焊接作业的实际工况，所有靠近焊接区域的金属部件都做了发黑防锈处理，定位块与夹钳的安装位置都预留了焊渣清理空间，日常维护时只需用钢丝刷清理表面焊渣即可，无需拆解整套工装；同时在基座的非定位区域预留了两组备用安装孔位，可根据后续管件改型需求快速更换定位模块，无需重新加工基座，大幅降低工装改造成本。在实际使用过程中，操作人员只需将弯管各段依次放入对应V型定位块，将两端接头卡入仿形定位槽，依次扳动各个快速夹钳完成压紧，即可启动焊接工序，整个装夹过程无需反复测量尺寸，定位一致性远高于传统装夹方式，焊接完成后松开夹钳即可取出工件，不会出现工件卡滞在工装上的问题。针对焊接过程中产生的热变形，

　　这套工装在弯管的悬空管段下方设置了可调节的辅助支撑块，支撑块高度可根据管件实际焊接变形量做微调，抵消焊接热输入带来的管件下挠变形，保证焊后工件的形位公差符合图纸要求。此外，工装的所有定位元件都采用可更换设计，当定位块出现磨损、磕碰损伤时，只需松开对应的安装螺丝即可快速更换备件，无需对整套工装进行返厂维修，大幅减少产线停线等待时间。
