焊接作业辅助第三手夹持工装结构

　　在日常焊接加工的工位场景里，小件焊接、异形件组对时经常会遇到工件难以固定、双手同时操作焊枪与工件无法兼顾的问题，这类辅助夹持工装就是为解决这类工位痛点设计的，相当于给焊接操作人员额外提供一个稳定的夹持点位，解放操作人员的双手，让操作人员可以专注于焊枪走位、焊缝对齐的操作，大幅降低小件焊接时的操作难度，减少因工件晃动产生的焊偏、虚焊问题。

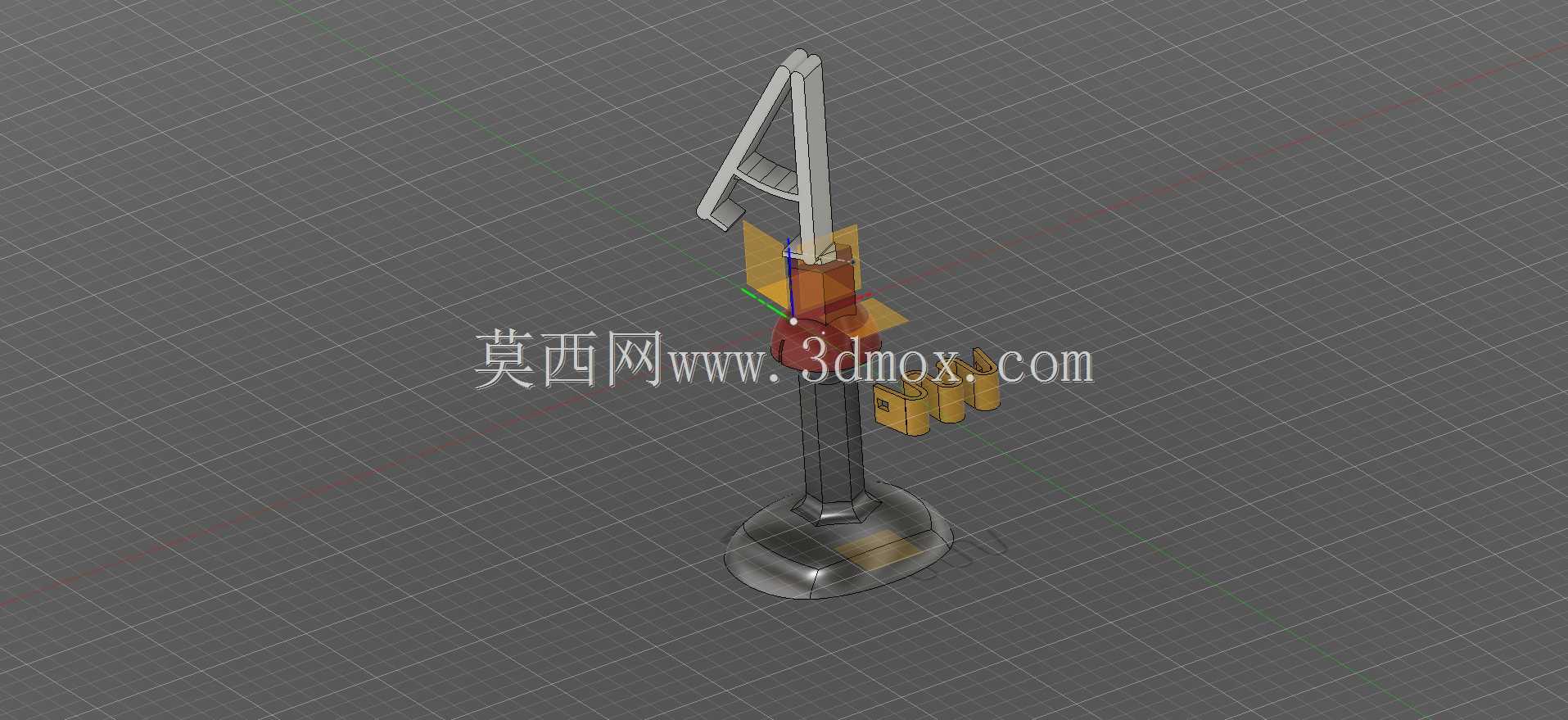

　　从结构设计来看，这款夹持工装采用了加重圆盘式底座作为整个机构的支撑基础，底座采用大直径平底结构，放置在焊接工作台面上时可以依靠自身重量保持稳定，不需要额外打孔固定在台面上，能够根据工位的实际作业需求灵活挪动位置，适配不同的焊接作业点位，不会对现有工作台的台面结构造成破坏。底座上方连接的是立式支撑立柱，立柱采用等截面直杆结构，承担整个上部夹持机构的支撑载荷，立柱的高度设计充分考虑了焊接作业时的操作高度，夹持点位距离台面的高度刚好适配操作人员坐姿或者站姿作业时的手部操作区间，避免作业时需要过度抬臂或者弯腰，降低长时间作业的疲劳感。

　　立柱顶端连接的是可调整角度的夹持臂结构，夹持臂采用A形镂空结构设计，在保证结构刚性的前提下尽可能降低自身重量，避免上部结构过重导致底座重心偏移失稳。夹持臂与立柱的连接位置设置了角度调节锁紧结构，松开锁紧件之后可以根据待焊接工件的组对角度需求，调整夹持臂的俯仰角度，调整到位之后锁紧即可保持固定的夹持角度，能够适配不同倾斜角度的工件夹持需求，满足平焊、角焊等不同焊接姿态下的工件固定要求。夹持臂的末端设置了夹持执行端，采用压块式夹持结构，可以夹持不同厚度的小型钣金件、线材、小型异型零件，夹持接触面做了防滑处理，避免焊接过程中工件受外力触碰发生移位，保证焊缝位置的精度。

　　在实际的工位应用中，这类夹持工装不仅可以用于焊接作业场景，在小件涂胶、小型零件组装、电子元器件引脚焊接等需要单手固定工件、单手操作工具的场景下都可以使用，适用的工位场景比较广泛。设计过程中充分考虑了焊接作业的现场环境，整个结构没有复杂的传动部件，不容易被焊接飞溅的焊渣堵塞活动部位，日常维护只需要定期清理锁紧位置的焊渣、涂抹少量防锈润滑脂即可，不需要复杂的保养流程，适合车间复杂的作业环境使用。

　　从安装边界来看，整个工装的底座直径控制在常规工位的可用范围内，放置在台面上不会占用过多的操作空间，底座的重量经过配重优化，在夹持常规小型工件时不会发生侧翻，当需要夹持重量稍大的工件时，也可以通过在底座上加装压块、或者用快速夹钳将底座临时固定在台面上的方式进一步提升稳定性，适配不同重量工件的夹持需求。夹持臂的开合范围经过合理设计，既可以夹持厚度较小的薄钣金件，也可以加持一定厚度的块状零件，覆盖日常小件加工的绝大多数夹持尺寸需求，不需要频繁更换夹持头就可以完成多数常规小件的固定作业。

　　整个结构的设计没有采用复杂的非标定制零件，多数结构件都可以采用常规的型材、机加工件制作，加工难度低，制造成本可控，适合小型加工工位自行制作或者批量配备，相比多自由度的高精度焊接工装，这类简易夹持工装的成本更低，操作更简便，对于没有复杂组对需求的常规小件焊接工位来说，实用性更强，也不需要操作人员具备复杂的设备操作能力，拿到工位就可以直接使用，降低了工位辅助工具的使用门槛。
