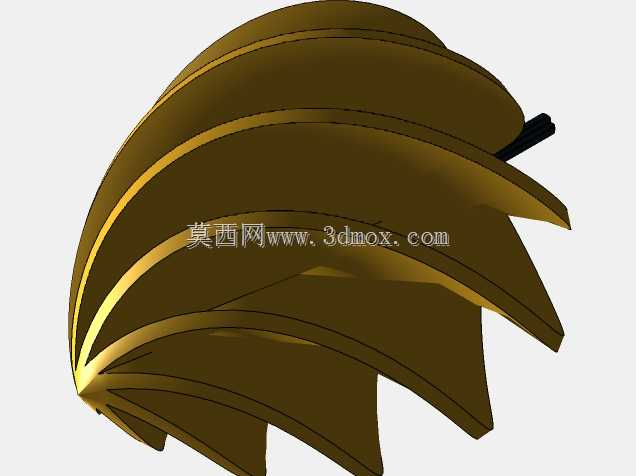

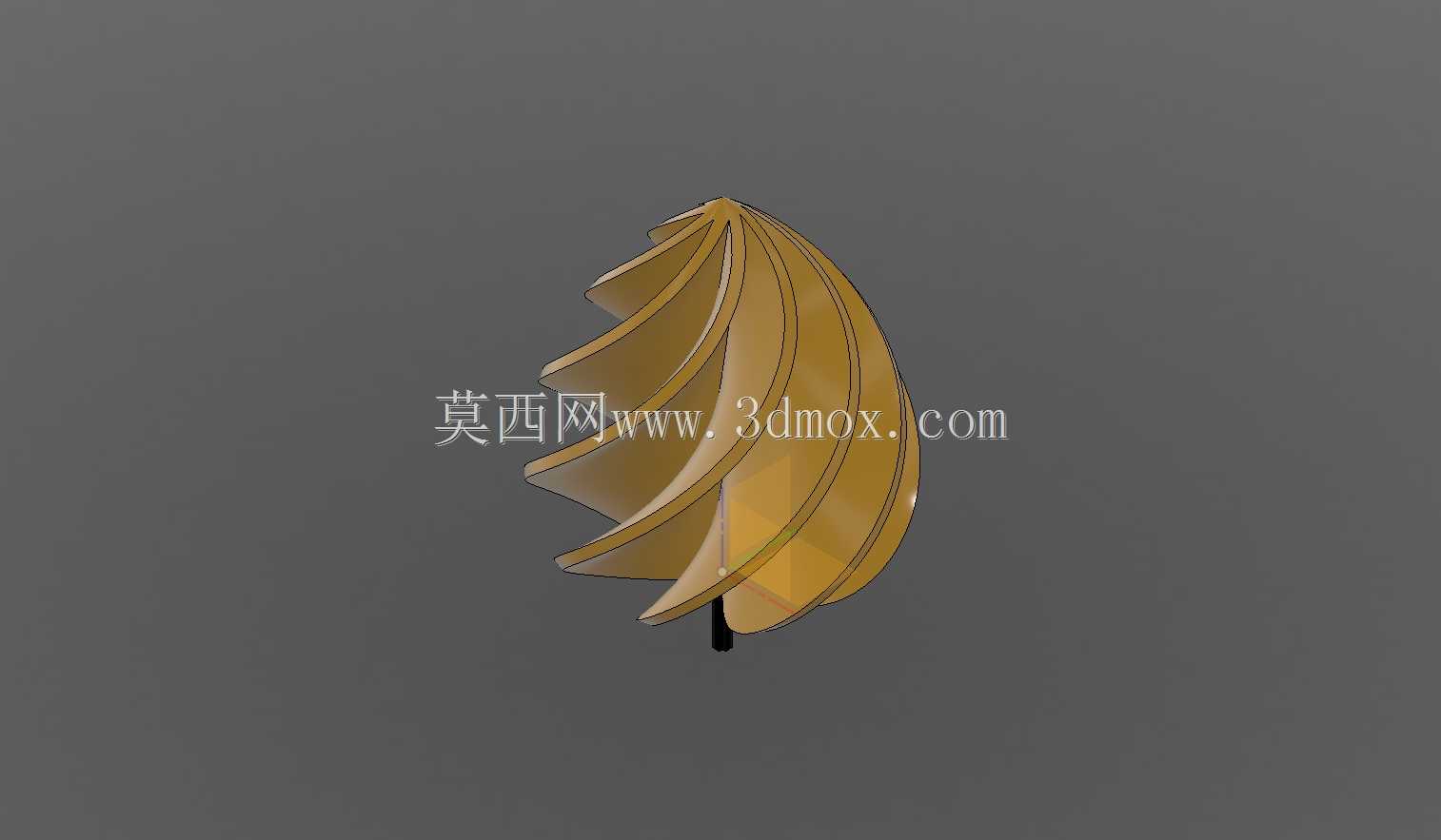

螺旋曲面叶轮结构三维数模

　　该螺旋曲面叶轮结构，主要适配中小流量高扬程的流体输送场景，在小型给排水系统、低粘度化工介质输送、微型水力发电单元、水产养殖增氧水循环管路中都能见到同类结构的应用，其核心作用是通过自身高速旋转，将输入的轴功转化为流体的压能与动能，完成介质的定向增压输送。从实际运行工况来看，这类多叶片螺旋曲面叶轮相比传统直叶片闭式叶轮，对介质内混入的少量细小纤维、颗粒杂质容忍度更高，不容易出现流道堵塞的问题，在处理含少量悬浮物的水体、低浓度浆料时，运行稳定性优于同规格直叶片结构。设计阶段首先要匹配额定转速下的流体进出口角，叶片的螺旋升角沿轴向从进口端到出口端呈渐变趋势，进口端叶片切角更大，目的是降低流体进入叶轮流道时的冲击损失，

　　减少入口处的涡流与气蚀风险，出口端叶片角度收窄，保证流体甩出时具备足够的周向速度，匹配蜗壳的流道设计实现动能向压能的高效转换。叶片采用等厚曲面设计，在保证结构强度的前提下尽可能降低叶片自身的转动惯量，减少驱动端的启动扭矩负载，叶片与中心轮毂的过渡位置做了大圆角顺滑处理，避免应力集中，在长期承受交变流体载荷、高速旋转离心力的工况下，能有效降低焊缝或者一体成型位置的开裂风险。从安装边界来看，该叶轮中心为光孔配合轴段，靠轴肩与端部锁紧件实现轴向定位，键槽传递扭矩，安装时需要保证叶轮入口端与泵体进水口的同轴度偏差控制在0.1mm以内，否则会出现偏磨、运行振动超差的问题；叶轮的外圆轮廓与泵壳内壁的间隙控制在0.3-0.5mm区间，

　　间隙过大会导致流体回流降低容积效率，间隙过小则容易因为轴系窜动、热胀冷缩出现刮壳故障。叶片数量经过流场仿真优化，多叶片的布局能让流体在流道内的流动更平顺，降低运行时的流体脉动噪声，相比少叶片叶轮，同转速下的输出压力波动更小，适合对管路振动有要求的安装场景。建模过程中曲面的连续性是核心难点，每一片叶片的螺旋引导线都要保证曲率连续，不能出现硬折点，否则不仅会增加流体流动损失，在后续做数控加工或者3D打印成型时，也容易出现表面质量缺陷，影响最终的动平衡精度。实际选型适配时，需要结合管路的阻力特性曲线匹配叶轮的直径与螺旋升角，同直径下升角越大，相同转速下的流量越大但扬程越低，升角越小则输出压力更高流量偏低，不能盲目套用参数，

　　否则会导致驱动电机过载或者运行工况偏离高效区间。该结构的轮毂部分做了轻量化挖除设计，在不降低轴段配合强度的前提下，去除了轮毂内部非受力区域的材料，进一步降低整体转动惯量，提升启停响应速度，对于频繁启停的应用场景，这种设计能有效减少驱动轴的冲击载荷，延长整套旋转部件的使用寿命。
