吊扇电机改造垂直轴风力发电装置

　　该装置面向低风速、近地面、安装空间受限的分布式风能利用场景，可用于庭院照明、小型监测设备供电、教学实验平台以及离网型辅助电源系统。与水平轴风机相比，这种垂直轴结构不需要复杂偏航机构，风向变化时仍能保持较稳定的受风状态，适合在建筑周边、树丛附近、屋顶边缘等紊流较多的位置布置。模型重点表达机械部分，核心思路是将常见吊扇电机作为发电主体，通过外部风轮带动转子旋转，把风能转化为可进一步整流利用的电能。

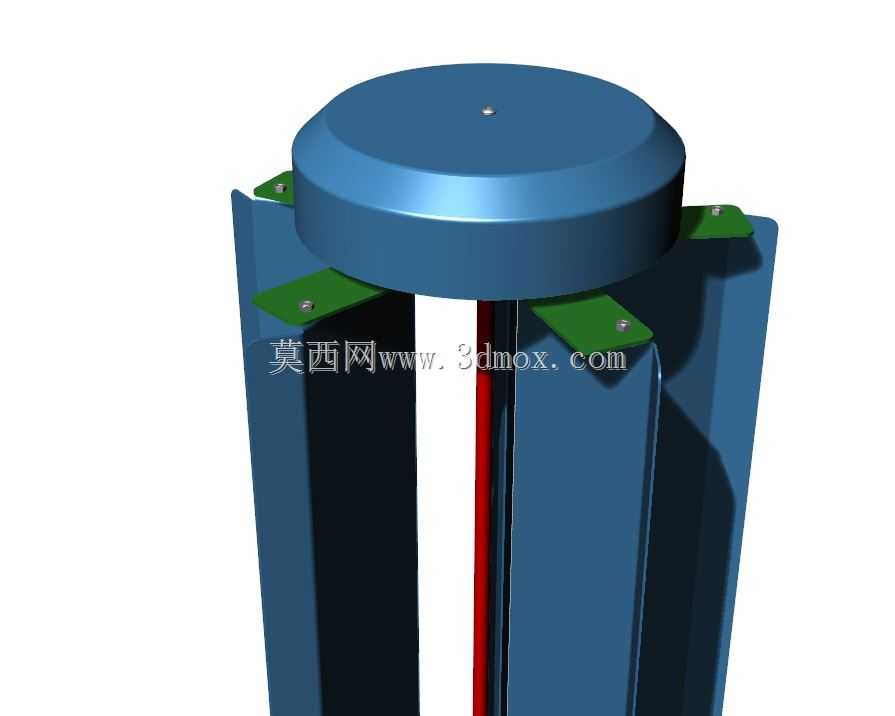

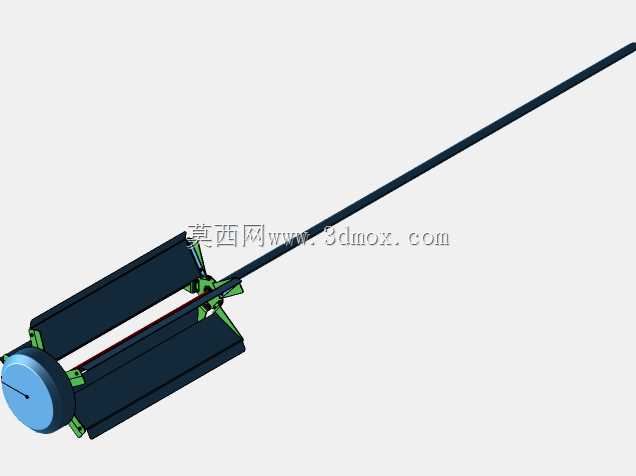

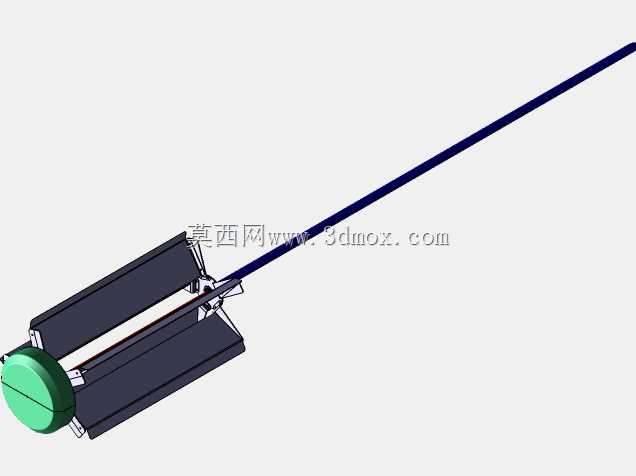

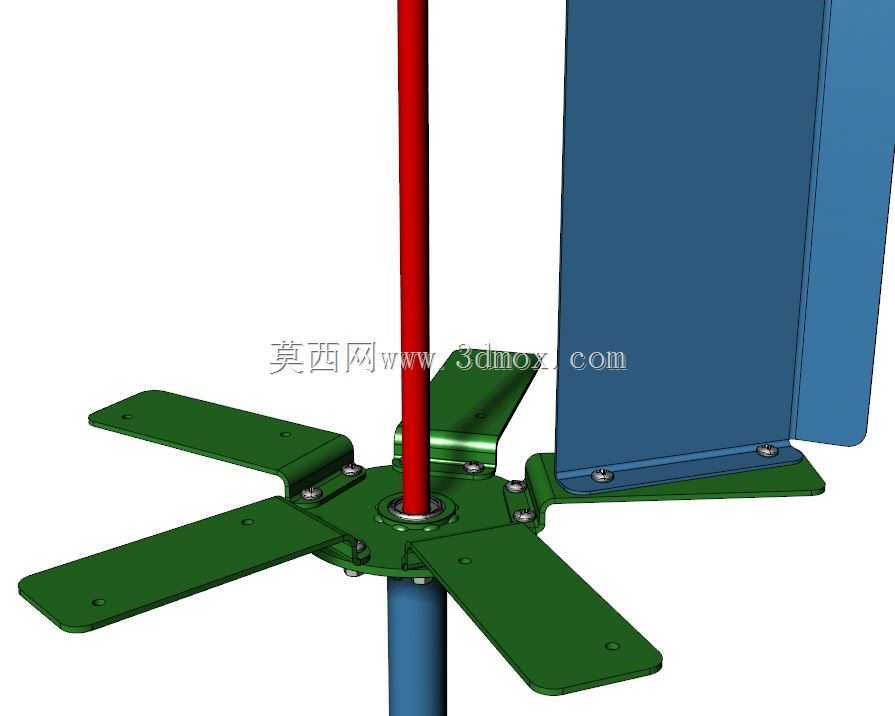

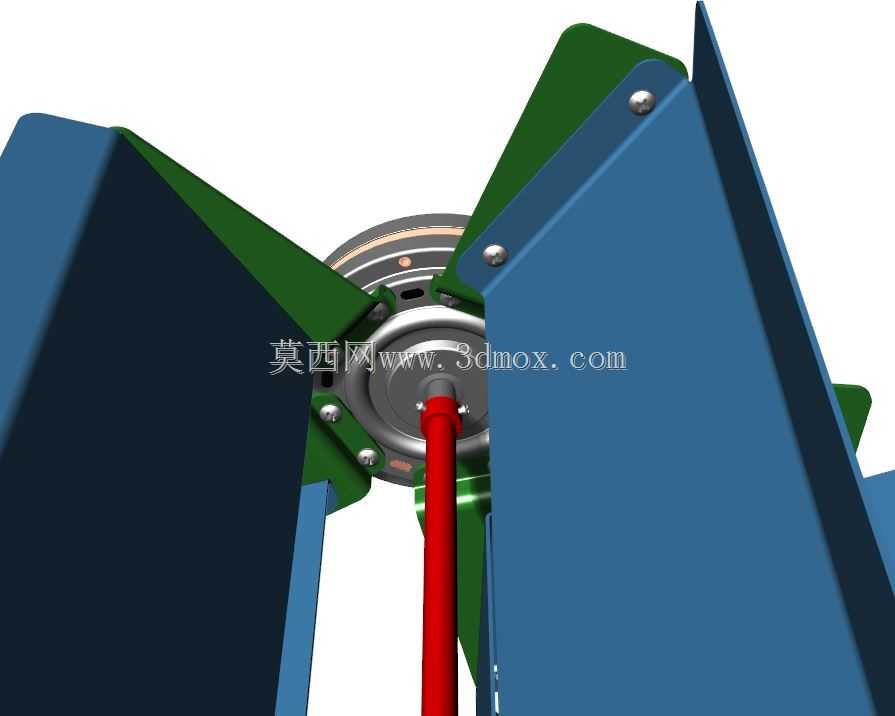

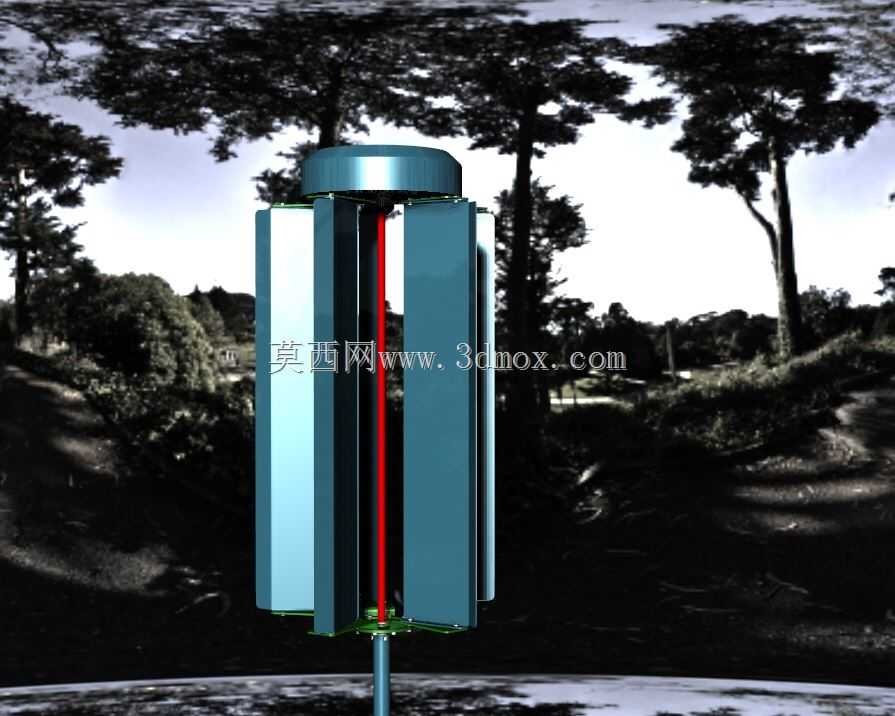

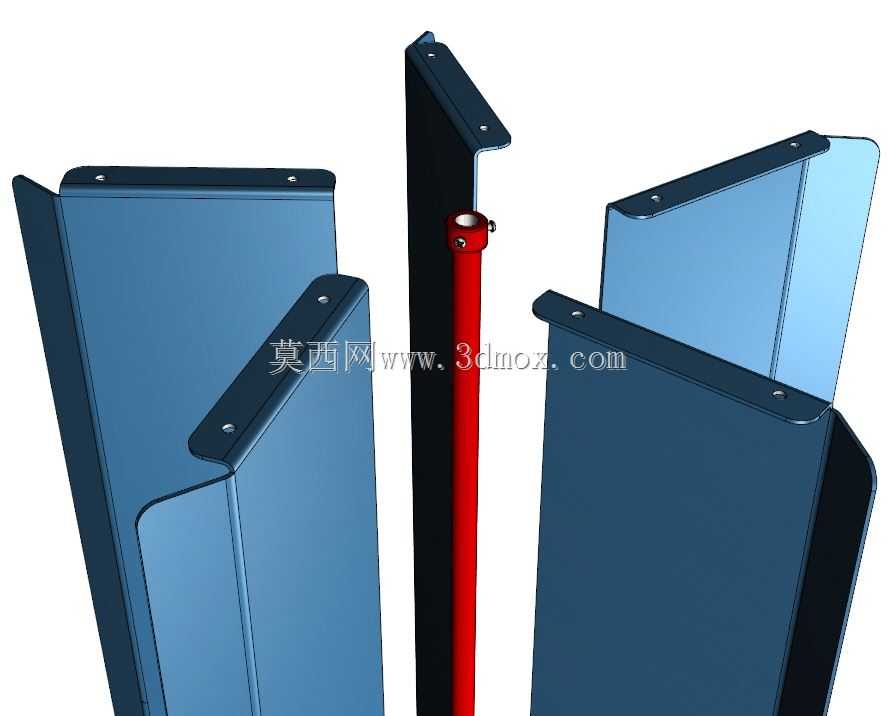

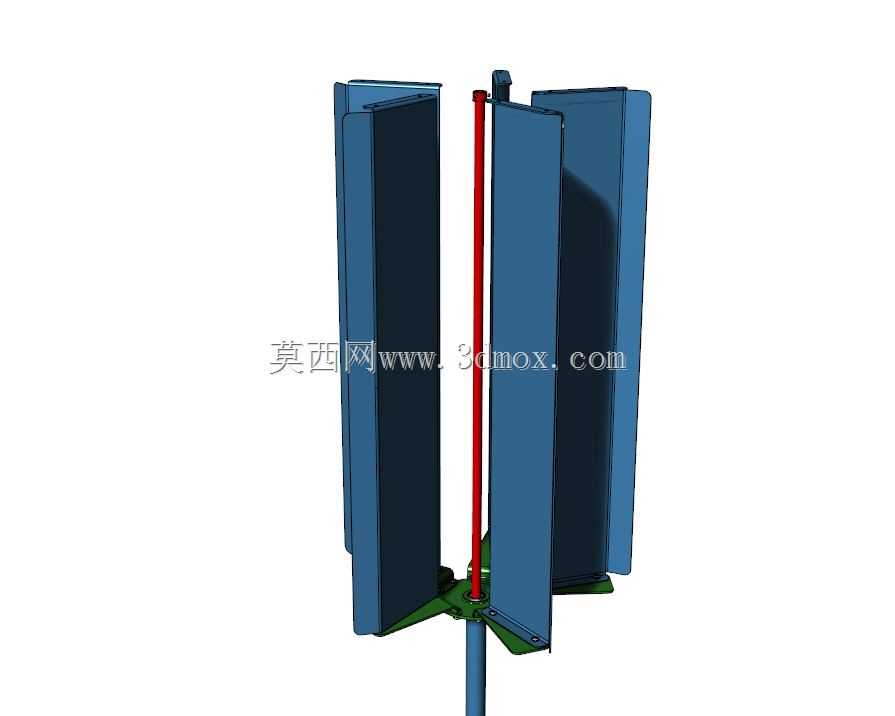

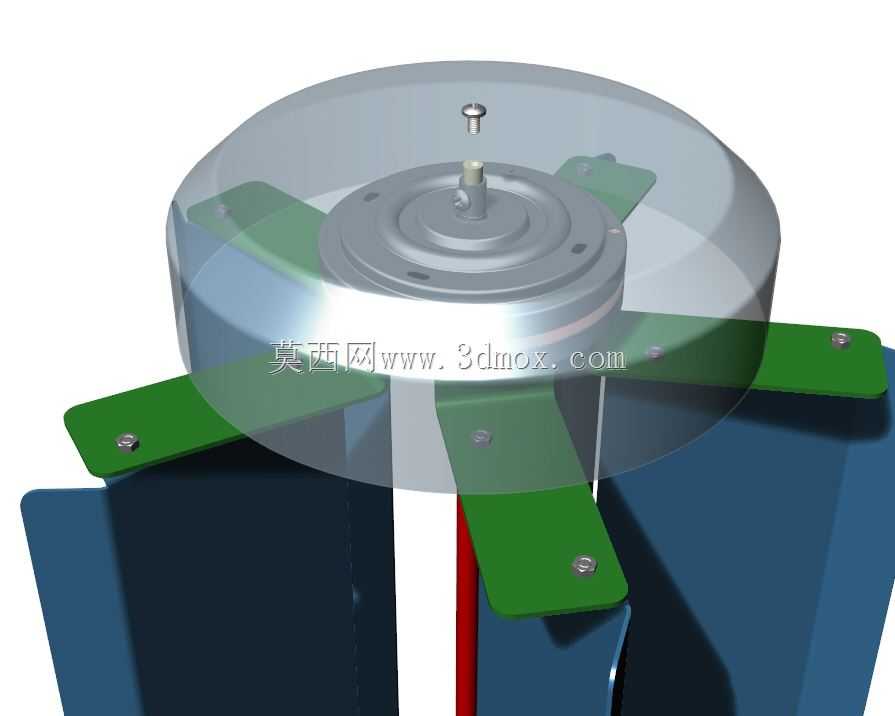

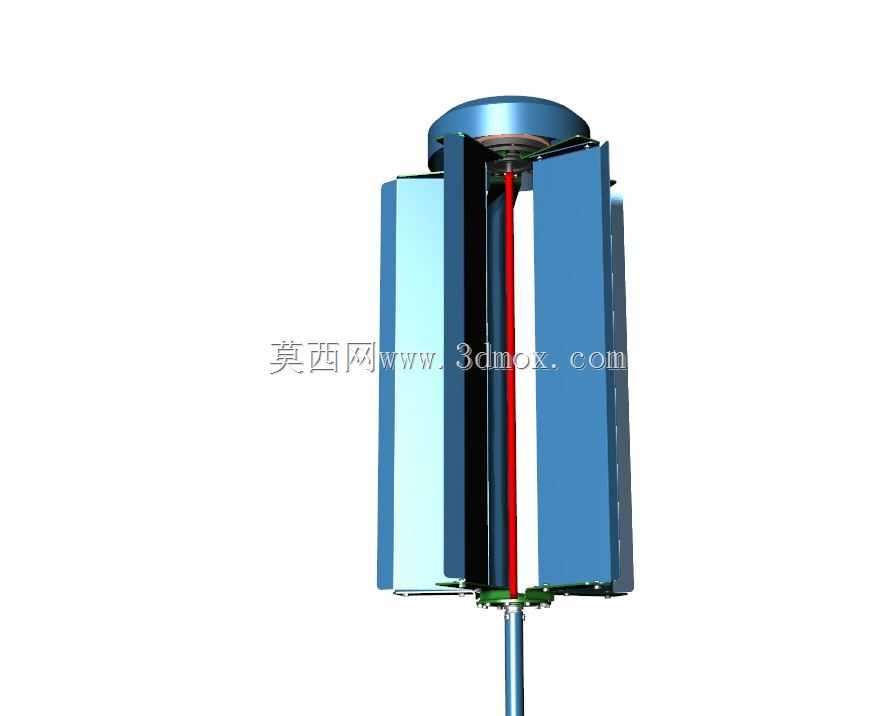

　　风轮采用多片直立叶片围绕中心轴布置的形式，叶片沿周向均匀分布，形成笼式受风结构。每片叶片具有较长的竖直受风面，能够在不同来流方向下捕获气动力；叶片外侧轮廓平直，内侧靠近中心区域留出足够间隙，避免旋转过程中与中心立柱、轮毂或紧固件发生干涉。顶部设置圆形端盖，将各叶片上端连接为整体，既提高风轮刚性，也可减少叶片上端在离心力作用下的外张变形。下端通过轮毂与电机输出轴相连，载荷传递路径直接，便于装配时控制同轴度。

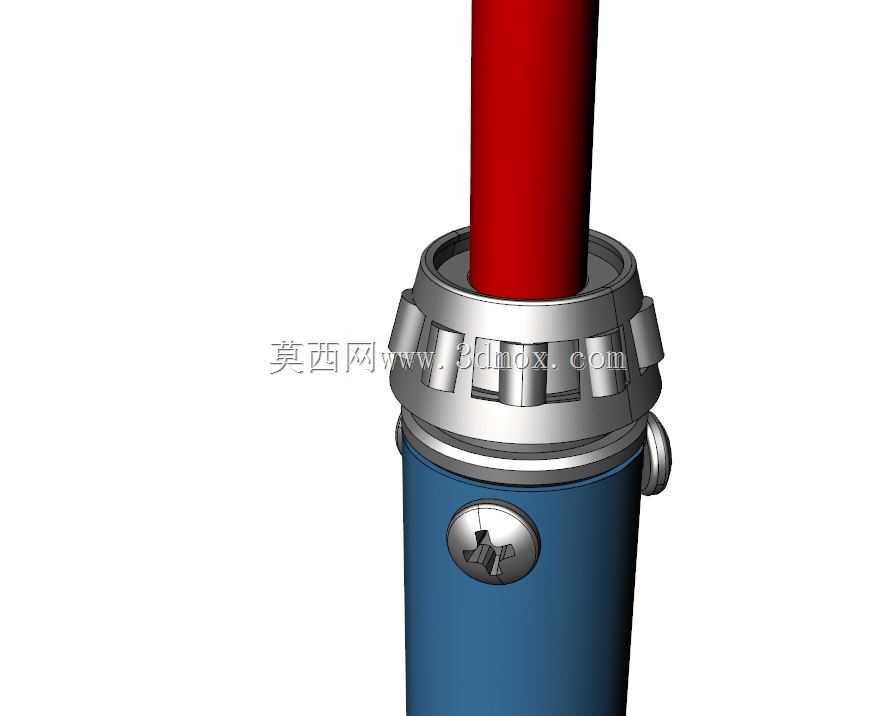

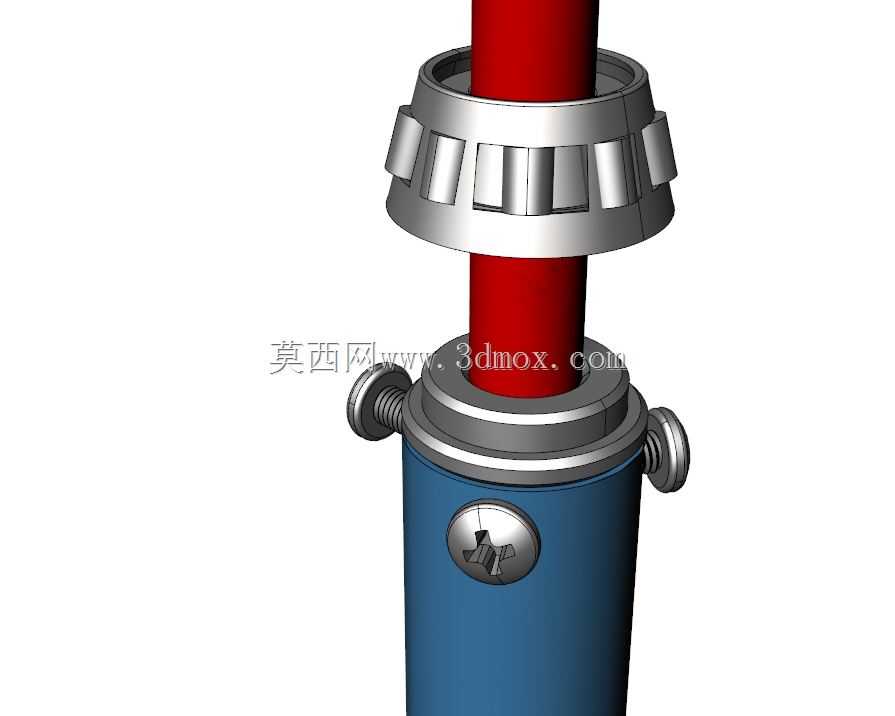

　　中心红色杆件在模型中表现为竖直支撑或张紧构件，位于风轮内部，沿旋转轴线方向贯穿主要受风区域。它的作用不是承担全部风轮重量，而是为上下连接关系提供视觉和结构上的定位参考；实际制作时可根据所选吊扇电机的轴伸长度、轴承形式和端盖尺寸，将其替换为实心轴、空心管或可拆卸拉杆。若用于长期户外运行，应重点校核该杆件与旋转件之间的间隙，防止风轮受阵风偏摆后产生摩擦。

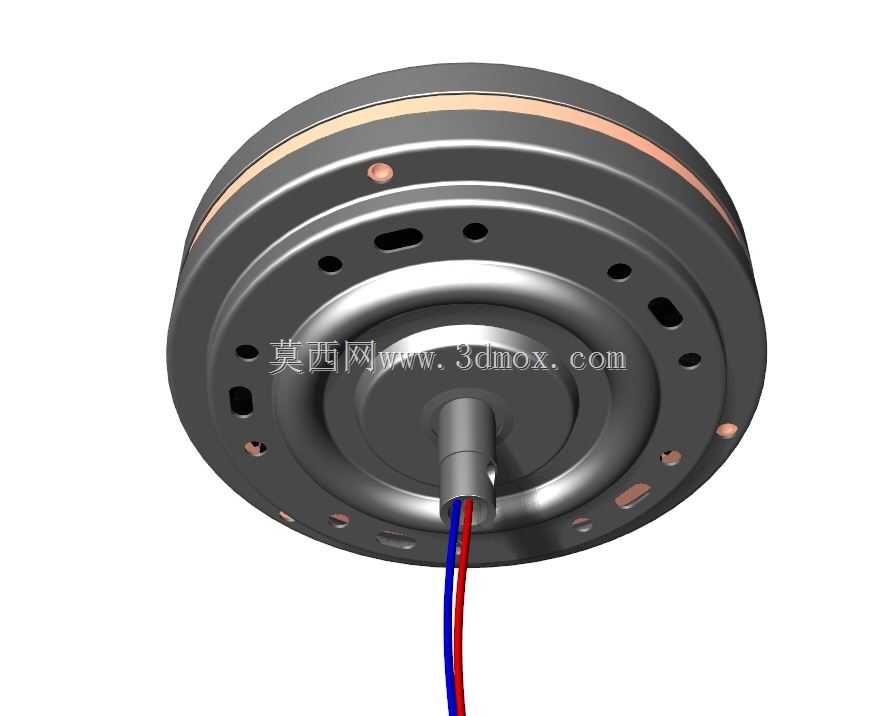

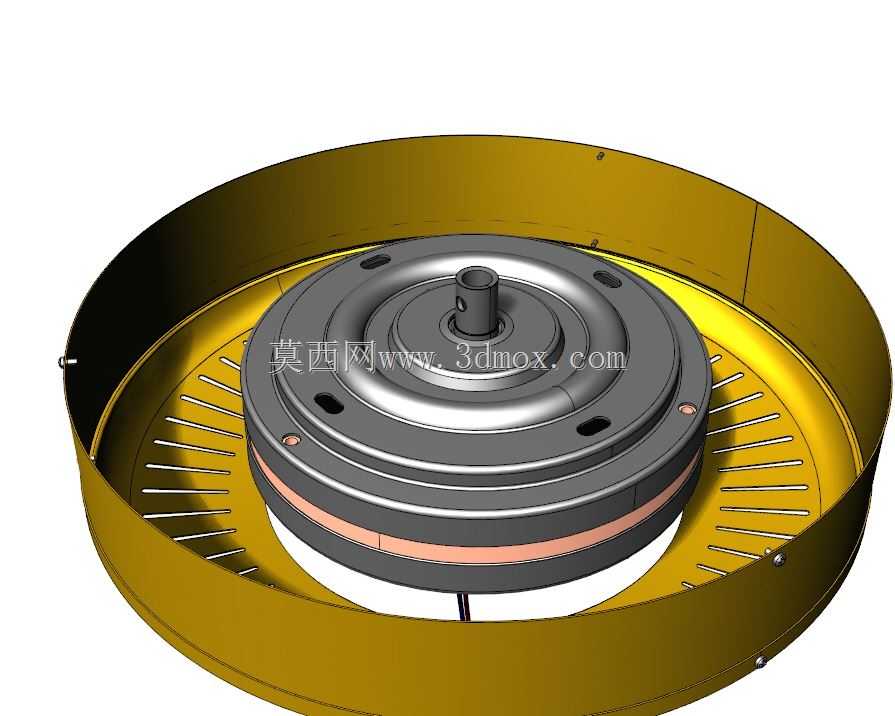

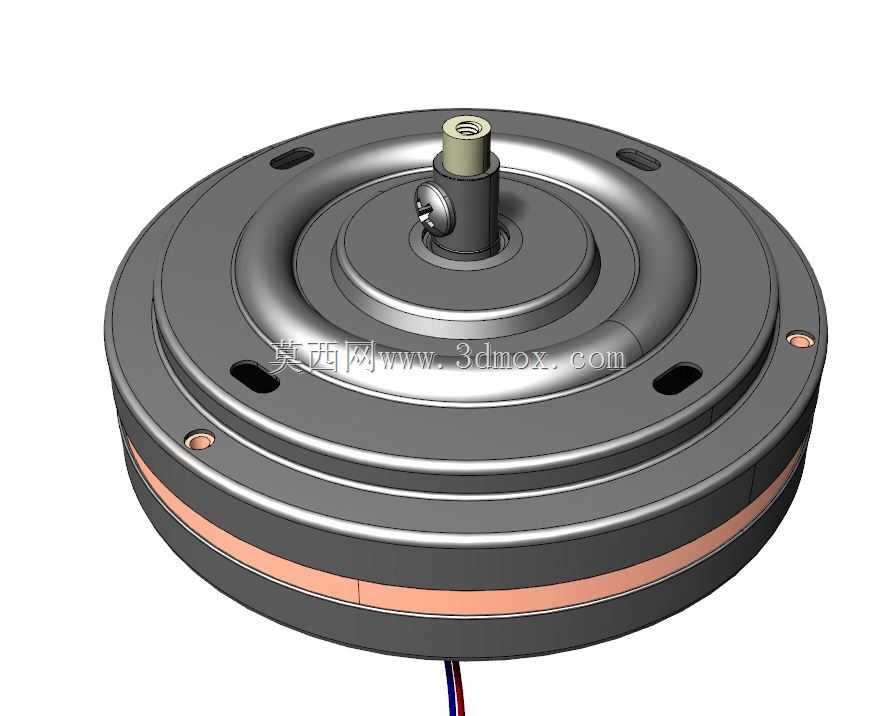

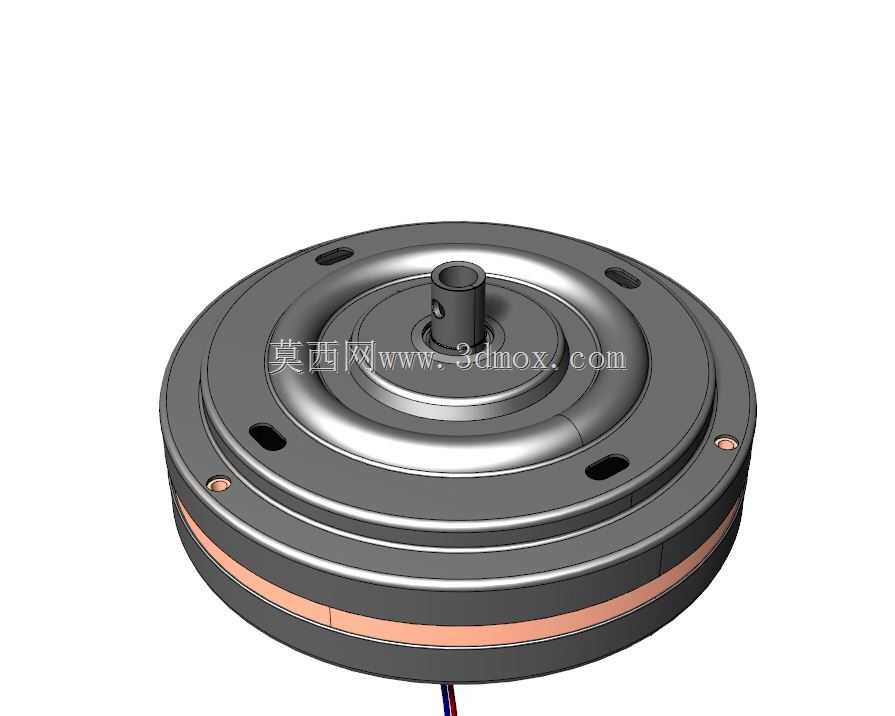

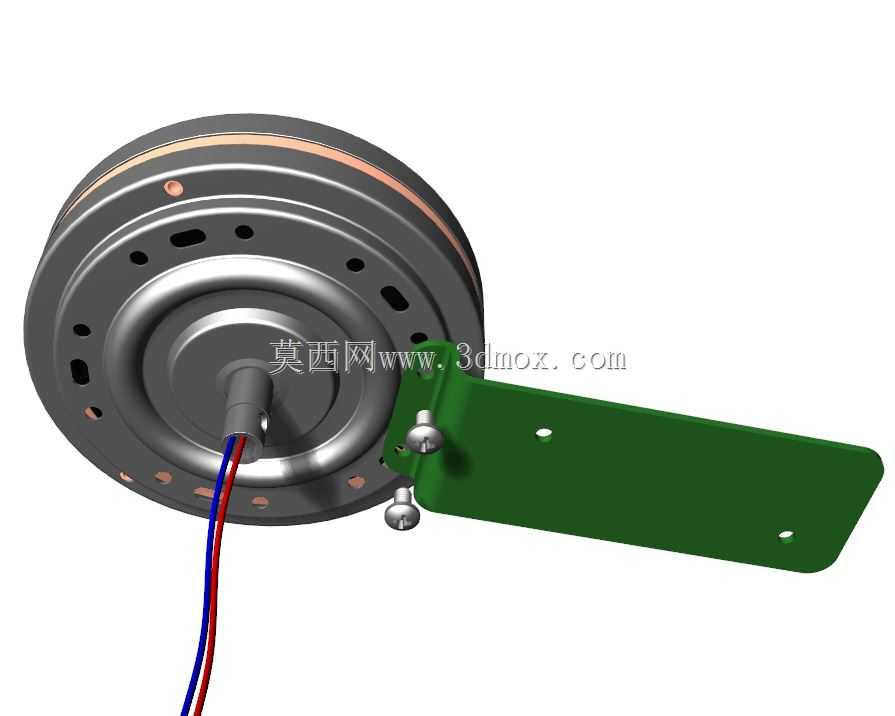

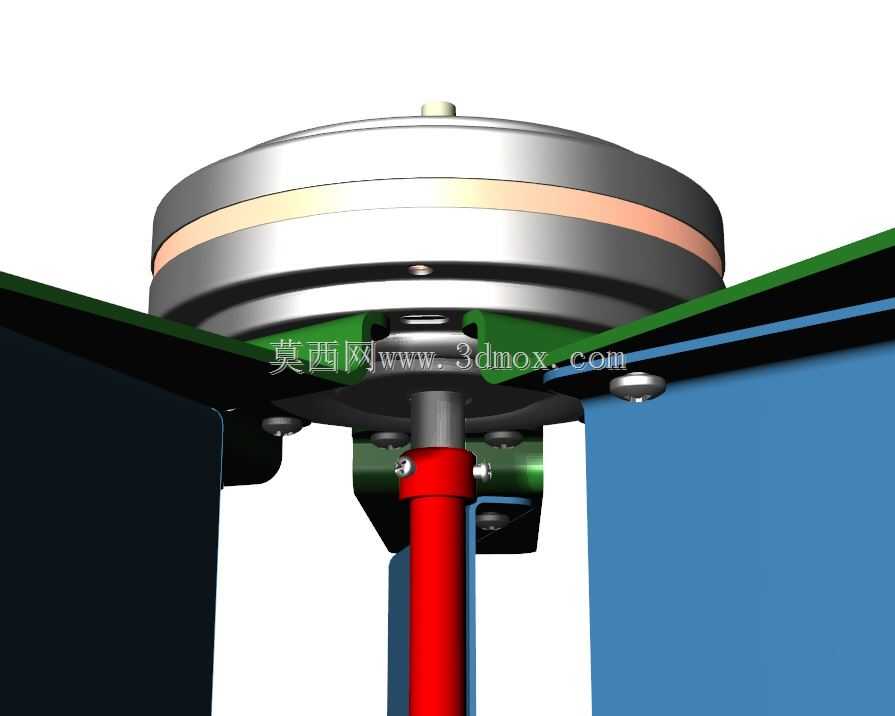

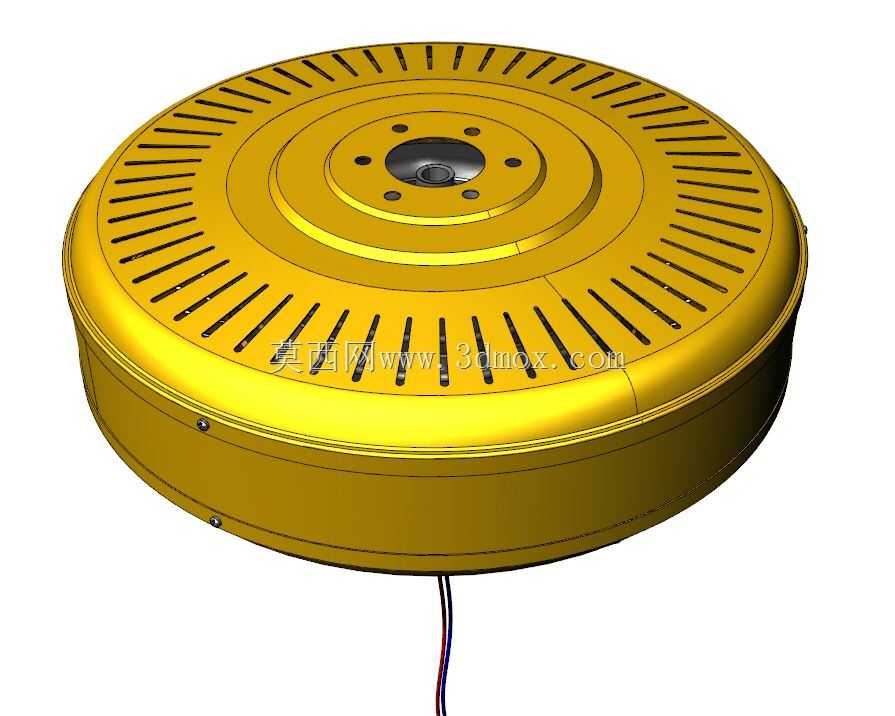

　　底部电机段沿用吊扇电机的外转子布局思路：外壳随风轮一起转动，内部定子固定在支撑立柱上。这种布置的优点是风轮直径可以直接作用于较大的电机外径，低速转动时仍能获得一定扭矩；同时吊扇电机本身具有低转速、大直径、多极数的特点，用于小型垂直轴风机时可省去高速齿轮箱，降低噪声和维护点。模型中电机下方保留短轴和底座接口，便于与立柱、法兰盘或屋顶支架连接。实际安装边界应根据基础形式确定：若采用独立立杆，底座需预留螺栓孔并设置抗扭支撑；若固定在建筑结构上，则应复核屋面承载、振动传递和防水密封。

　　从外形尺寸看，该装置属于紧凑型垂直轴风机，风轮高度明显大于单叶片宽度，整体投影面积集中在竖直圆柱范围内。安装时需要在风轮圆周外侧保留安全距离，尤其叶片扫掠范围内不得布置线缆、树枝或维护通道。顶部端盖直径略大于叶片分布圆，可作为安装时的对中基准；下端轮毂直径较小，便于人员从底部紧固电机轴螺母并调整叶片周向位置。叶片数量较多时，单片质量应尽量一致，否则旋转时会产生明显不平衡，长期运行会加剧电机轴承磨损。

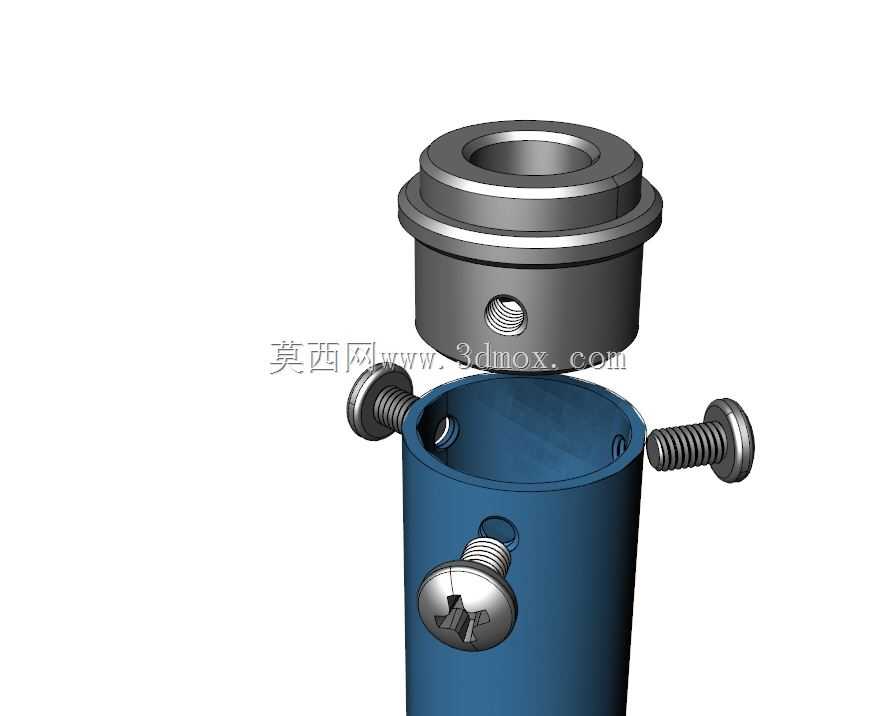

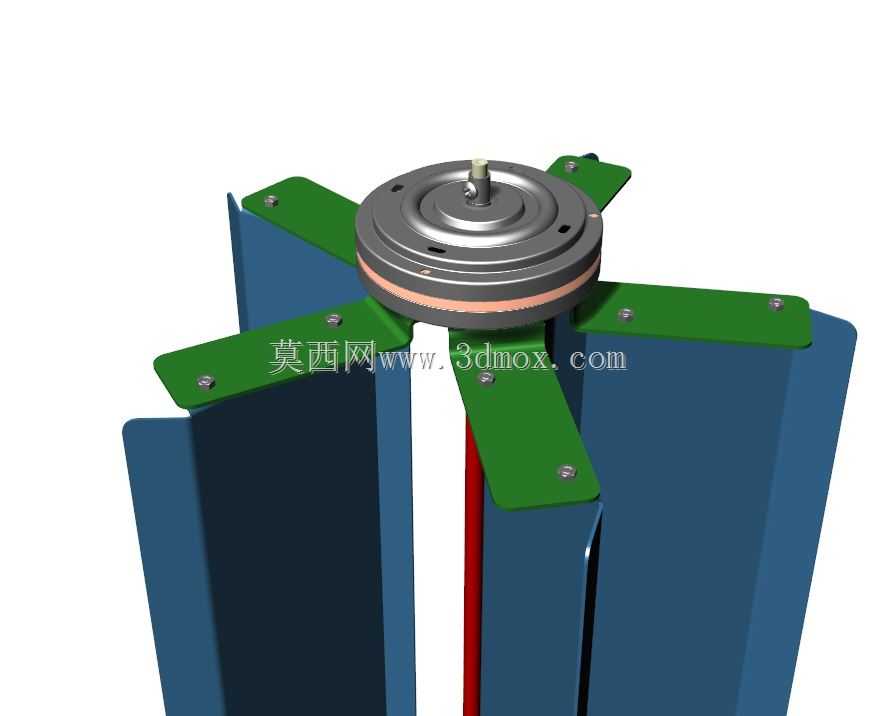

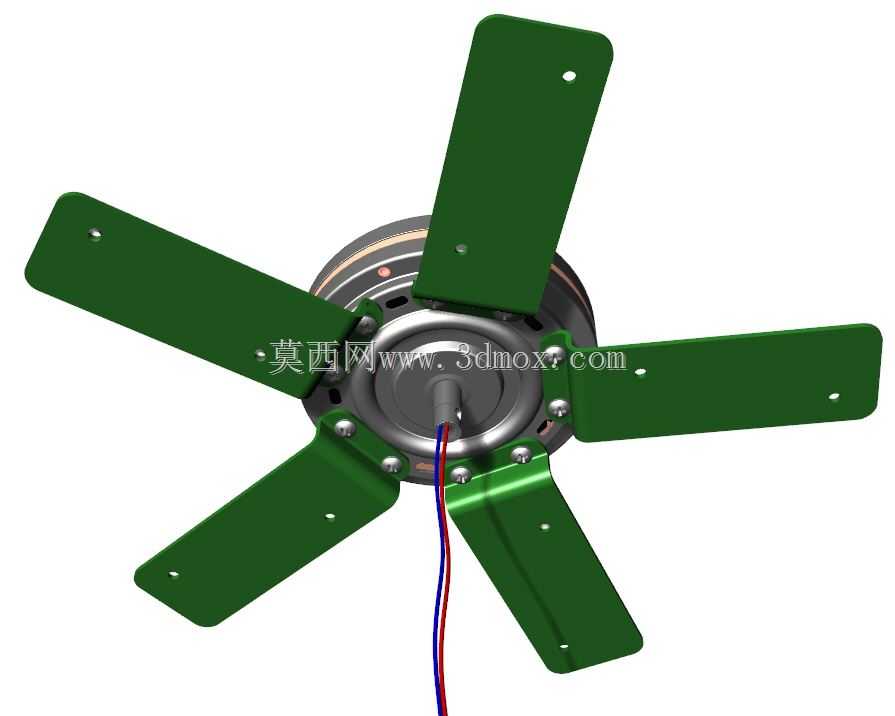

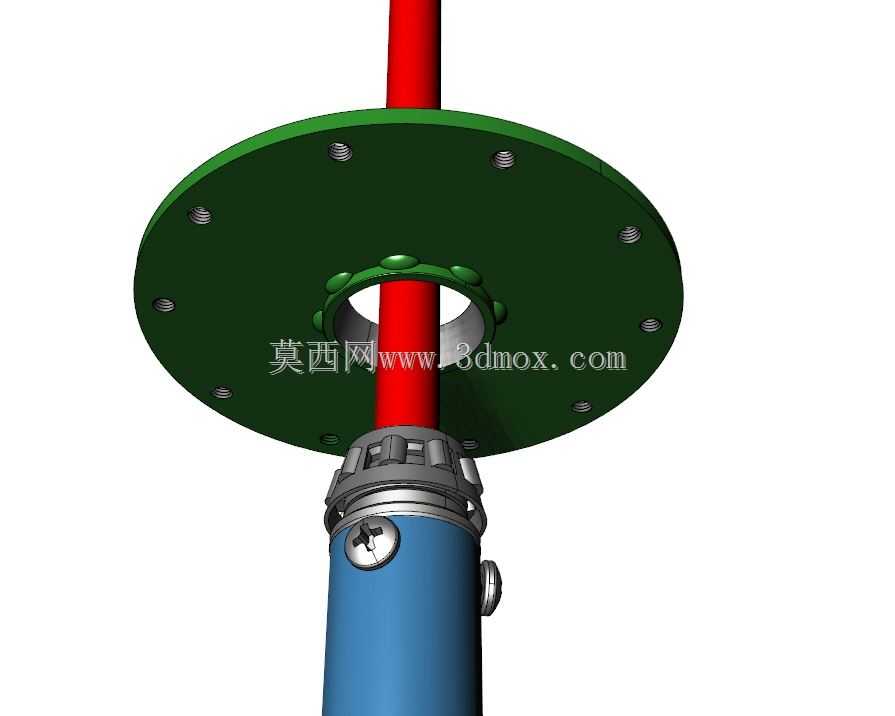

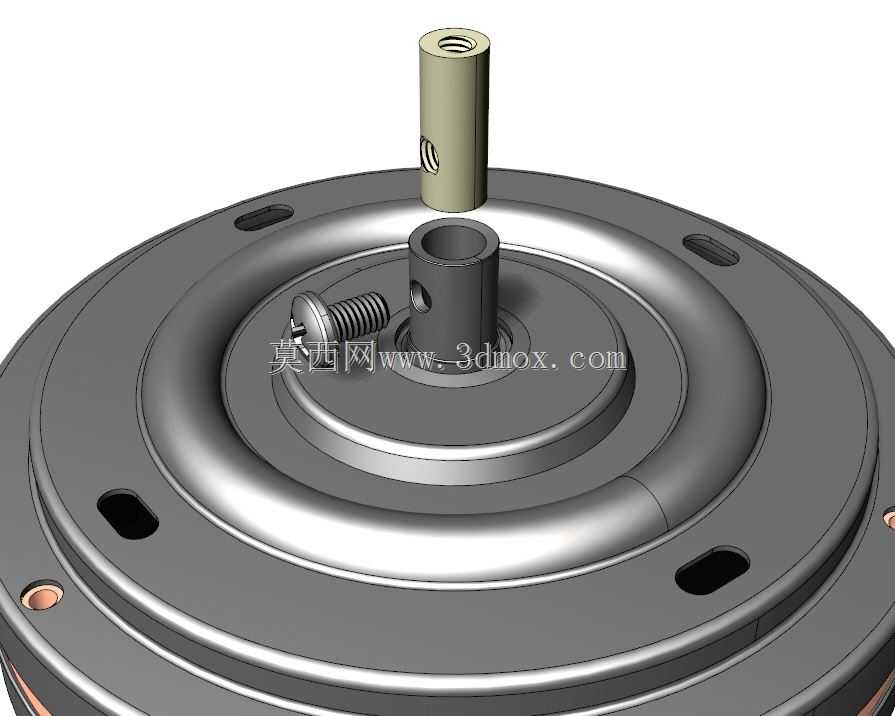

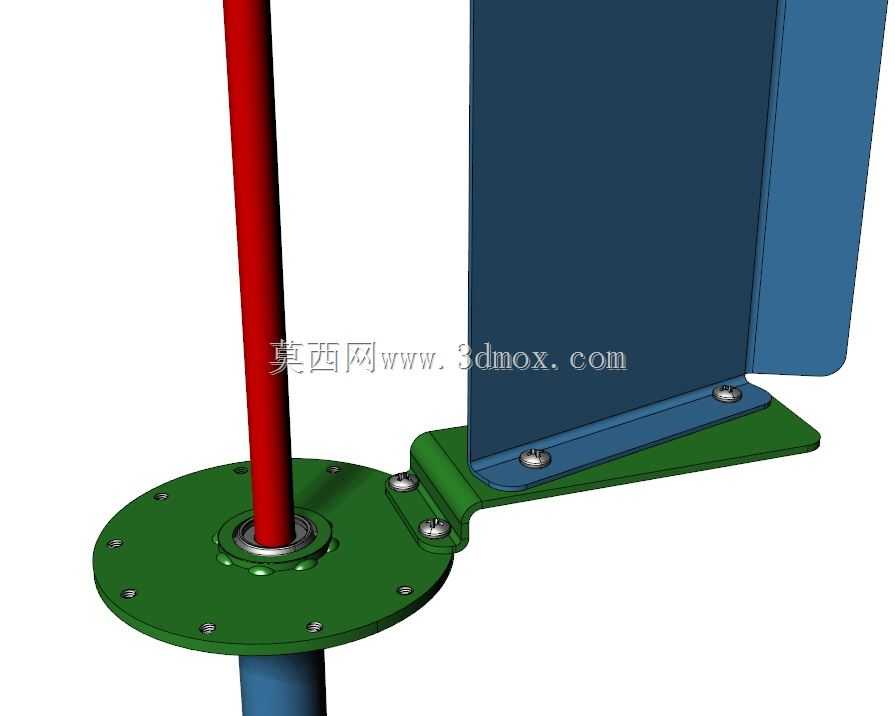

　　结构设计上，叶片与上下连接件的固定方式宜采用螺栓加定位面，而不是单纯粘接。每片叶片承受的气动载荷会周期性变化，连接孔处容易出现应力集中，因此在三维建模阶段应明确孔边距、垫片尺寸和螺母防松形式。顶部端盖若采用钣金或机加工件，应在对应叶片位置加工缺口或凸台，使叶片安装后既能承受切向力，也能限制径向窜动。底部轮毂需要设置轴孔和键槽或顶丝孔，具体形式取决于吊扇电机轴的原始结构；若原电机没有键槽，可采用抱紧式轮毂，通过夹紧力传递扭矩。

　　该模型没有展开电气绕组、整流桥、控制器和蓄电池部分，因此在工程应用中不能直接按完整发电机组选型。它更适合作为机械结构验证对象：设计者可在此基础上替换不同弦长和翼型的叶片，调整叶片高度、分布圆直径和高径比，评估启动风速与运行稳定性；也可将吊扇电机更换为专用低速永磁发电机，重新设计轮毂和底座接口。对于教学或样机制作，这种结构拆装方便、零部件数量少，能够直观展示垂直轴风机的受风原理、转子支撑方式和轴系对中要求。

　　在实际运行中，垂直轴风轮的启动特性受叶片安装角影响较大。若叶片完全平行于轴线，低风速下启动力矩可能不足；若带有固定偏角，则能在某一风向范围内改善启动，但会增加阻力并降低高速段效率。模型当前采用近似平行布置，适合作为基础方案，后续可通过参数化修改叶片角度进行对比。由于吊扇电机原设计为长时间低速驱动负载，反向作为发电机使用时，还需关注绕组绝缘、轴承润滑、密封防护以及温升问题；机械模型虽然不涉及这些细节，但结构上应为电机外壳散热和线缆引出留出空间。

　　安装边界方面，底部支撑立柱应位于风轮中心正下方，避免偏心载荷长期作用于电机轴承。若整机置于户外，顶部端盖与叶片连接处要考虑雨水流入，可在端盖下方设置导流边或排水间隙。底部线缆宜从支撑管内部引出，防止旋转件缠绕。维护时应能够从下方接近轮毂紧固件，而不需要拆卸全部叶片；因此在总装设计中，底座与轮毂之间要预留扳手空间，电机轴端也应留出锁紧和拆卸位置。整体来看，该模型提供了一个以吊扇电机为动力核心的垂直轴风轮机械框架，适合进一步开展叶片优化、轴系校核、支架设计和小型发电系统集成。
