DN25至DN400规格CF立方体真空连接构件

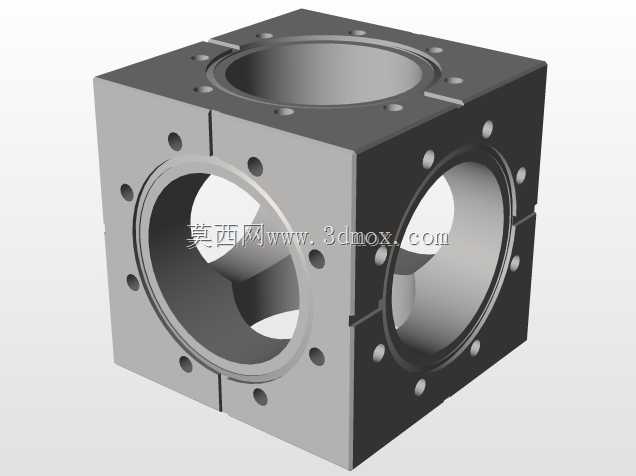

　　在高真空乃至超高真空管路系统的搭建作业中，CF系列连接构件一直是保障腔体密封可靠性的核心部件，本次设计的CF立方体结构，正是针对多通路真空管路交汇场景做的结构化适配，区别于常规的直通、弯头类CF接头，立方体构型能够在有限的安装空间内实现多方向的管路接口拓展，大幅减少真空系统中接头的拼接数量，从结构根源上降低潜在的泄漏点风险。

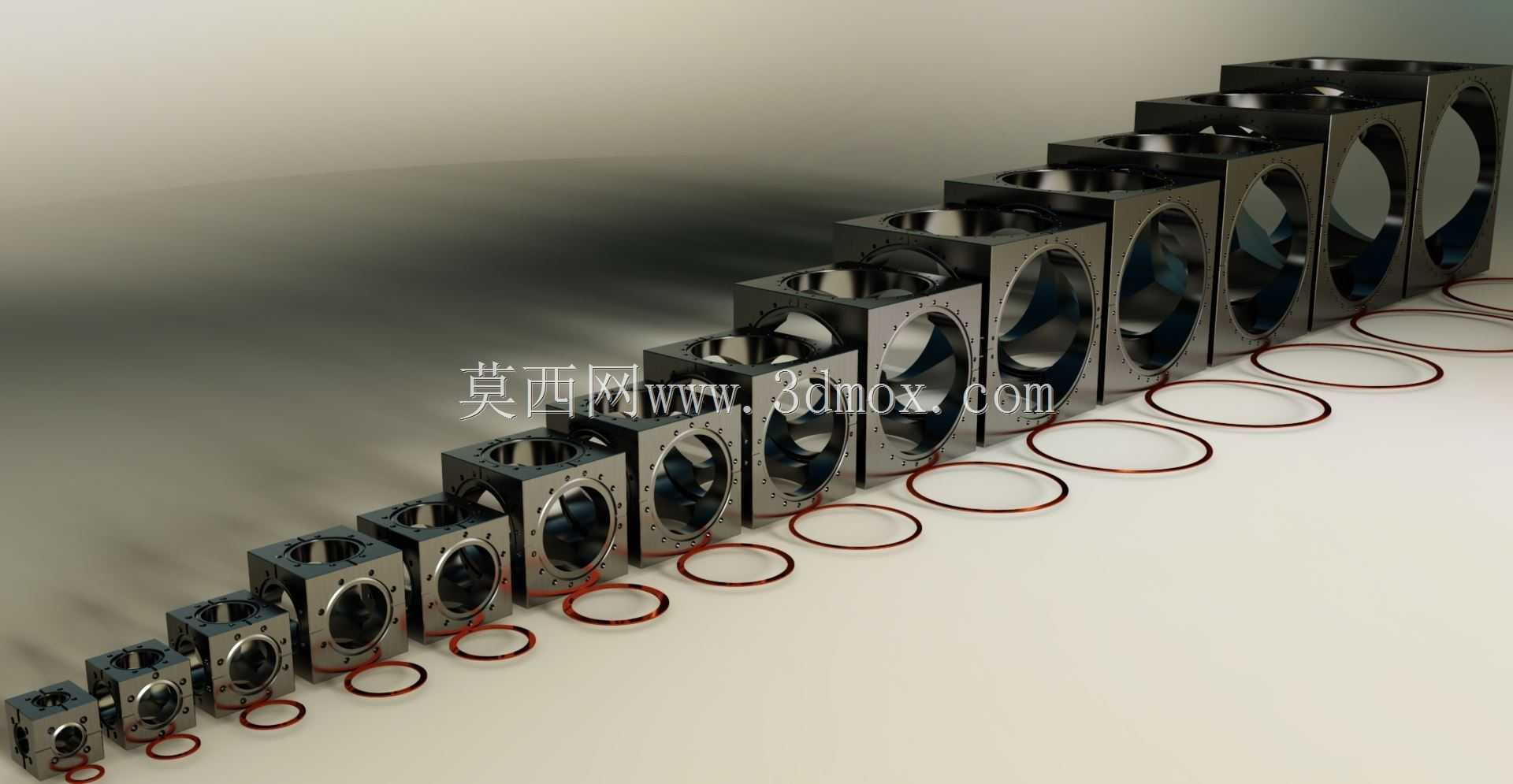

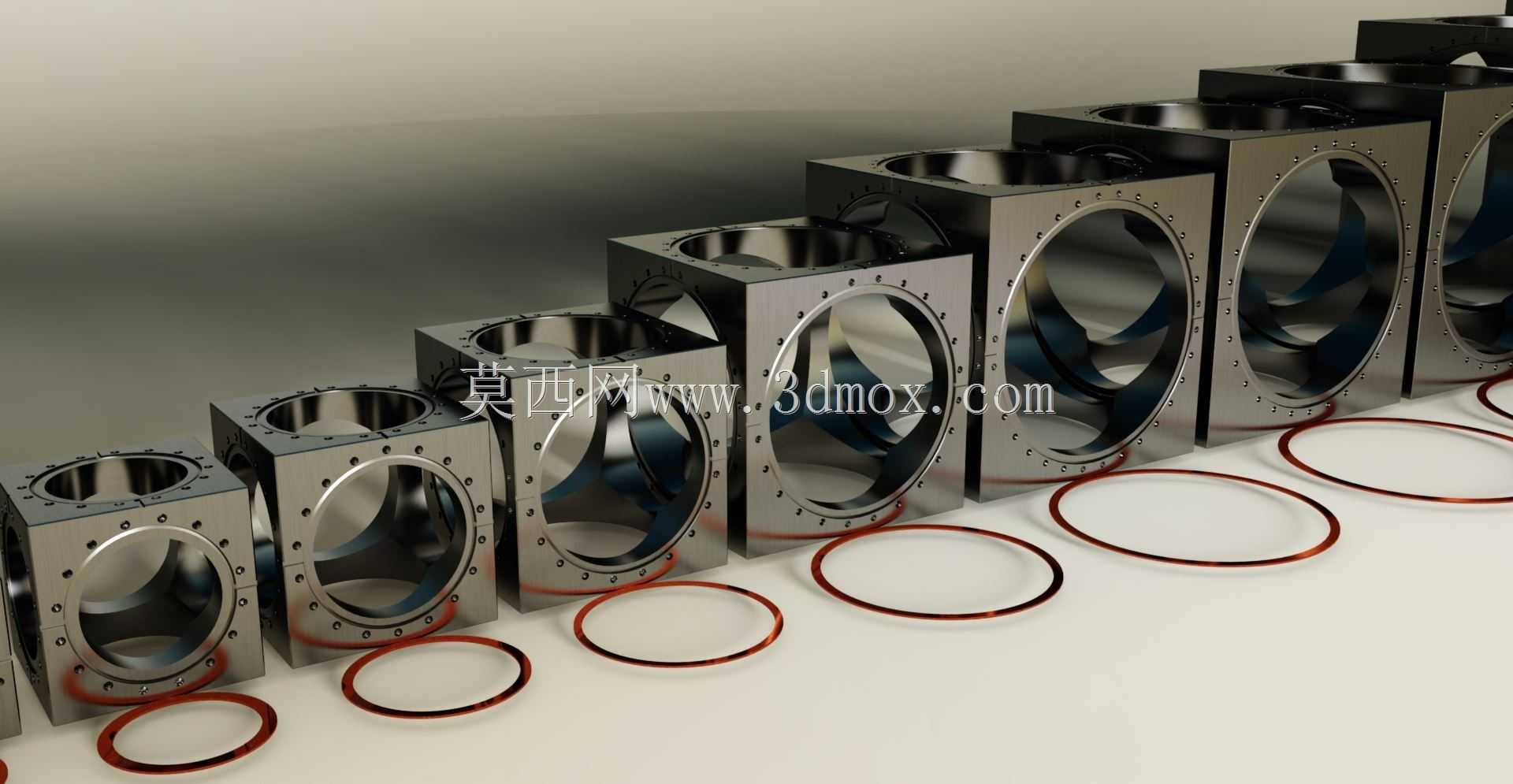

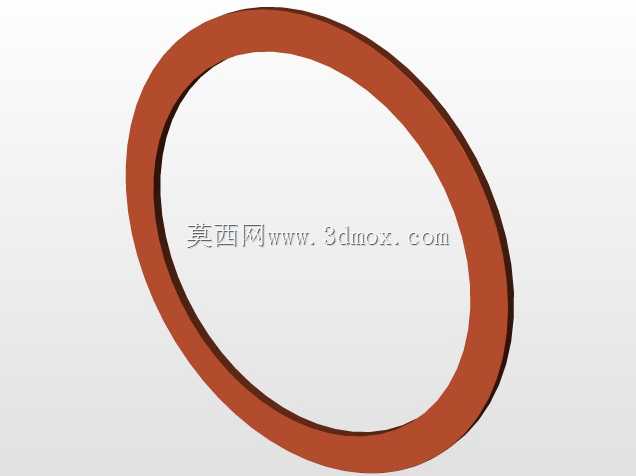

　　设计初期首先梳理了全系列规格的适配边界，覆盖从DN25到DN400的公称通径范围，采用iPart参数化建模逻辑搭建整个族表，每一档通径对应的立方体本体壁厚、密封槽尺寸、螺栓孔分布圆直径、安装孔位数量都严格匹配对应CF法兰的标准规范，不会出现接口错位、密封槽压合余量不足的问题。配套设计的密封圈采用与立方体本体一一对应的规格匹配，密封槽的深度、宽度公差控制在真空密封要求的精度区间内，安装时金属垫圈能够均匀压合在密封槽内，形成可靠的金属硬密封结构，满足超高真空环境下的漏率要求。

　　从实际应用场景来看，这类立方体连接构件多用于真空镀膜设备、半导体晶圆处理腔体、表面分析仪器、高能物理实验真空管路的节点位置，当需要在同一节点接入真空规、抽气管道、工艺气体通路、观察窗等多个组件时，立方体的多平面接口特性能够让各个外接组件沿正交方向布置，避免管路走向杂乱，同时也能缩小整个真空腔体周边的安装占用空间，给设备外围的走线、冷却管路排布留出足够余量。

　　结构设计过程中，立方体的各个安装面的平面度、密封槽的同轴度都做了参数化约束，切换不同通径规格时，所有关联尺寸会自动同步更新，不需要逐个特征重新绘制，能够大幅提升不同项目选型时的建模出图效率。安装边界方面，每一档规格的立方体外形尺寸都做了优化，在保证结构强度满足真空压差下的刚度要求前提下，尽可能压缩本体的体积和重量，避免大规格构件因为自重过大给管路连接带来额外的应力负载；螺栓孔的位置预留了足够的扳手操作空间，现场安装时不需要特殊工装，使用标准内六角扳手就能完成螺栓的对称锁紧作业，不会出现操作空间干涉导致的螺栓锁紧力矩不均问题。

　　考虑到真空系统经常需要进行高温烘烤除气作业，立方体本体的选材适配不锈钢材质的加工特性，建模时所有转角位置都做了适配机加工的圆角过渡，避免出现应力集中点，同时也减少真空腔体内部的死角，降低气体吸附残留，提升真空系统的抽气效率。配套的金属密封圈安装位做了定位限位设计，安装时垫圈不会因为对位偏差滑出密封槽，降低现场安装的出错概率。在多通路交汇的节点使用这类集成式立方体构件，相比采用多个弯头、三通拼接的方案，能够减少至少40%的密封连接面，长期运行的泄漏风险显著降低，同时整个节点的结构刚性更好，不会因为多段接头拼接导致管路固有频率降低，减少真空系统运行过程中振动带来的密封失效隐患。建模过程中对每一个规格的安装接口都做了干涉检查，确保外接标准CF法兰时，法兰盘、螺栓、螺母都不会和立方体本体以及相邻接口的外接构件发生碰撞，选型人员只需要根据所需的通径规格直接调用对应模型，不需要额外做安装间隙校核，能够缩短真空系统的整体设计周期。
