CF10规格30度弯接真空法兰组件

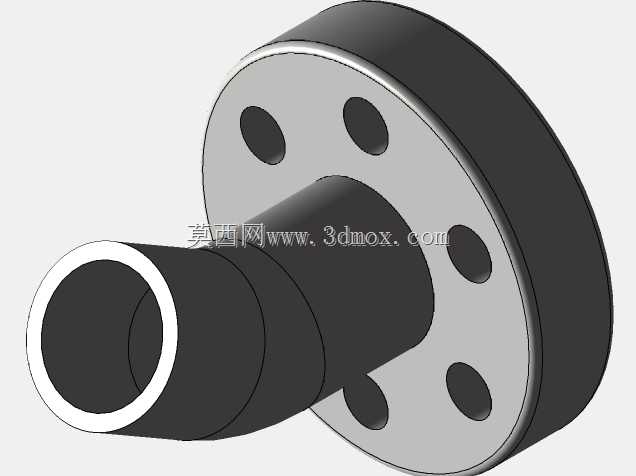

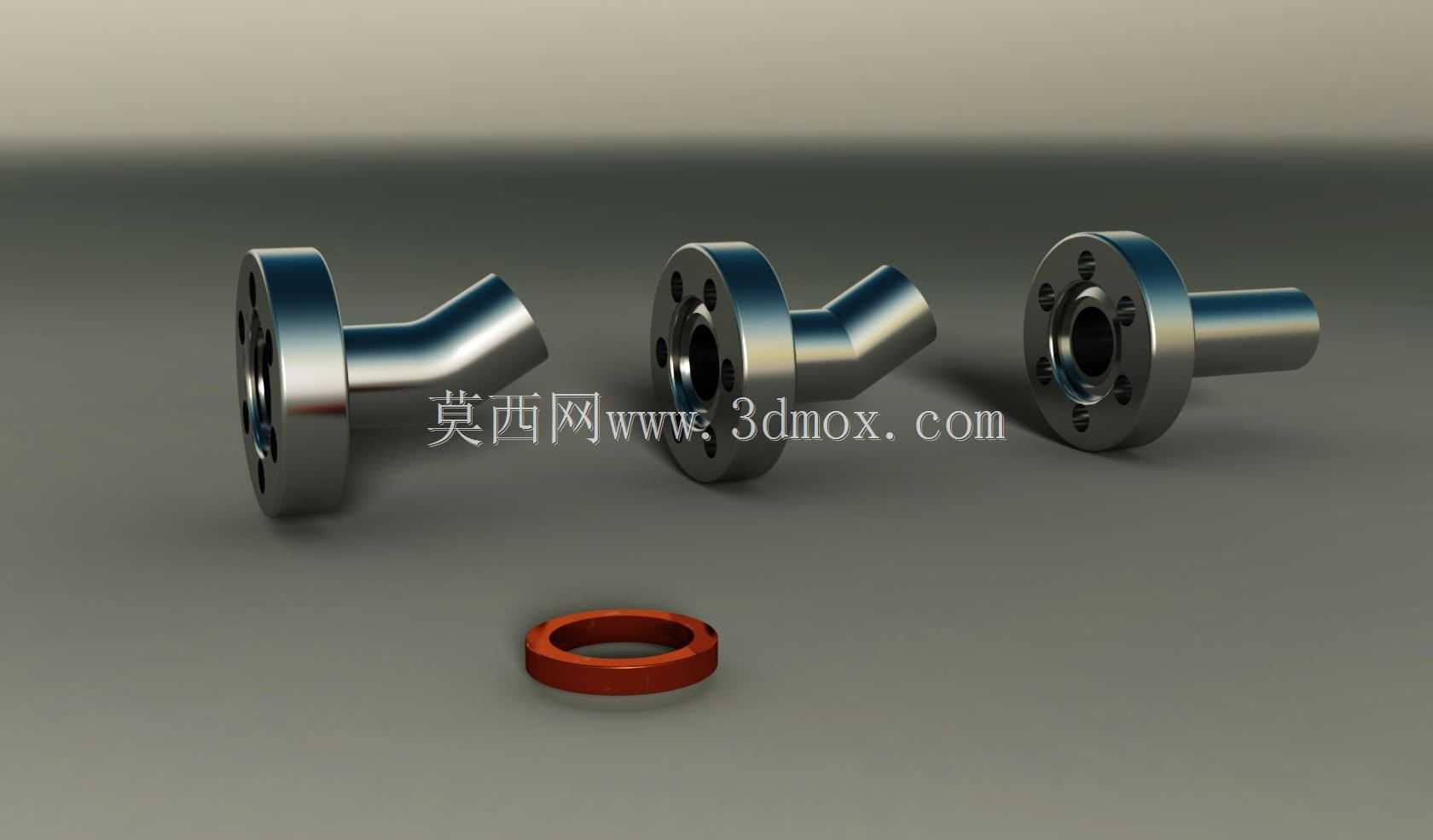

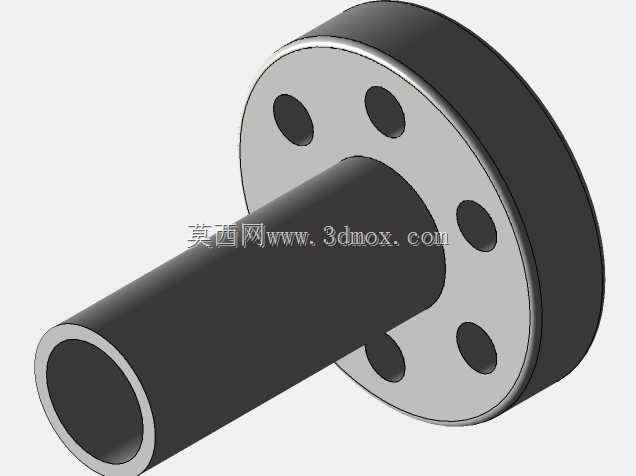

　　在高真空、超高真空实验系统与工业真空设备的管路搭建场景中，常规直连法兰往往无法适配紧凑空间内的管路转向需求，尤其是腔体接口间距狭窄、周边存在其他检测组件干涉的工况下，带固定角度弯头的一体式法兰能大幅减少管路转接件数量，降低真空泄漏点风险。这套CF10规格带30度弯头的法兰组件，正是针对小通径真空管路的小角度转向需求设计，整套组件包含三种不同接管形态的CF10法兰主体，以及配套的铜密封垫圈，可覆盖同规格下直连、小角度斜接的常见管路连接需求。从实际使用场景来看，这类小规格CF法兰多用于真空度要求在10^-8Pa量级以上的系统，比如表面分析仪器的气路连接、小型真空镀膜设备的辅助管路、实验室真空测试台的支路转向位置，这类场景往往空间局促，

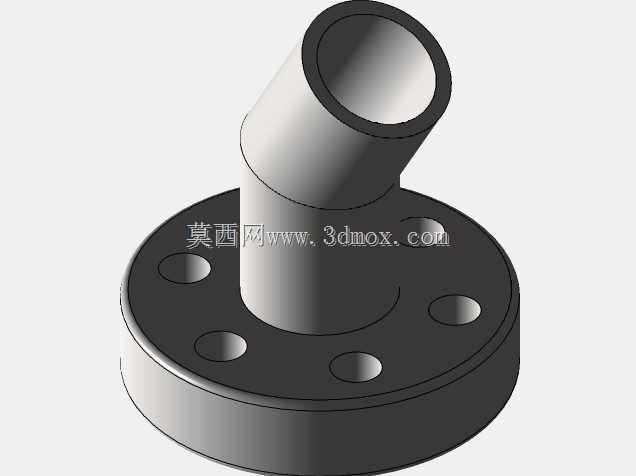

　　若采用标准法兰加独立弯头的转接方式，不仅会增加整体装配长度，多一道密封面就多一处潜在泄漏隐患，一体式弯接法兰直接将弯头与法兰盘加工为整体结构，密封面仅保留法兰端与接管端两处，能有效提升真空系统的密封可靠性。从设计思路上看，这套法兰的密封结构完全遵循CF法兰的标准密封原理，法兰盘上的螺栓孔采用通孔均布设计，安装时通过螺栓锁紧挤压两侧法兰间的无氧铜垫圈，让铜垫圈产生塑性变形填充密封面的微观缺陷，实现金属硬密封，满足超高真空工况下的密封要求。30度的弯头角度属于小角度转向范畴，相比常见的45度、90度弯头，30度转向的管路流阻更小，气流在管路内转向时的扰动更弱，对于需要精确控制气路流量、减少气流紊流干扰的真空检测场景，

　　这种小角度弯头的适配性更强。弯头与法兰盘的衔接位置采用大圆弧过渡结构，没有直角应力集中区域，在真空负压作用下，结构受力更均匀，不会出现局部应力过大导致的结构变形问题，同时圆弧过渡的内壁也能减少气体滞留空间，降低真空系统的抽气阻力，提升抽真空效率。从外形尺寸与安装边界来看，CF10规格的法兰盘外径、螺栓孔分布圆直径、密封刀口尺寸均符合对应真空法兰的标准尺寸参数，可直接与同规格的标准CF法兰、真空阀门、真空规管等组件直接适配，无需额外加工转接件。弯头部分的接管外径与标准CF10直通法兰的接管尺寸保持一致，可直接与同外径的真空硬管采用焊接方式连接，焊接位置预留了足够的焊接收缩余量，避免焊接变形影响法兰密封面的平面度。

　　配套的铜密封垫圈尺寸与CF10法兰的密封槽完全匹配，安装时可直接嵌入密封槽定位，不会出现垫圈偏移导致的密封失效问题。在实际选型装配时，需要注意弯管部分的转向空间预留，由于弯头带有30度的倾斜角度，安装前要确认法兰锁紧后弯头的朝向不会与周边的其他管路、设备支架、检测元件产生干涉，螺栓锁紧时要采用对角分次锁紧的方式，保证法兰盘受力均匀，避免单侧受力过大导致法兰盘变形、密封刀口压伤铜垫圈的问题。另外，这类一体式弯接法兰的接管端在与管路焊接时，要做好密封面的防护，避免焊接飞溅物溅到法兰密封刀口上，破坏密封面的粗糙度，影响最终的密封效果。相比分体式的法兰加弯头组合，这套一体式组件的整体刚性更好，在设备运输、管路振动的工况下，转接位置不会因为长期振动出现松动泄漏的问题，长期使用的稳定性更优。对于小通径真空系统的紧凑布局设计而言，这类固定角度的一体式弯接法兰，能帮助设计人员在有限的安装空间内完成管路走向规划，减少不必要的转接结构，让整个真空管路的布局更简洁，后期维护时的检漏点也更少，能有效降低真空系统的搭建与维护成本。
