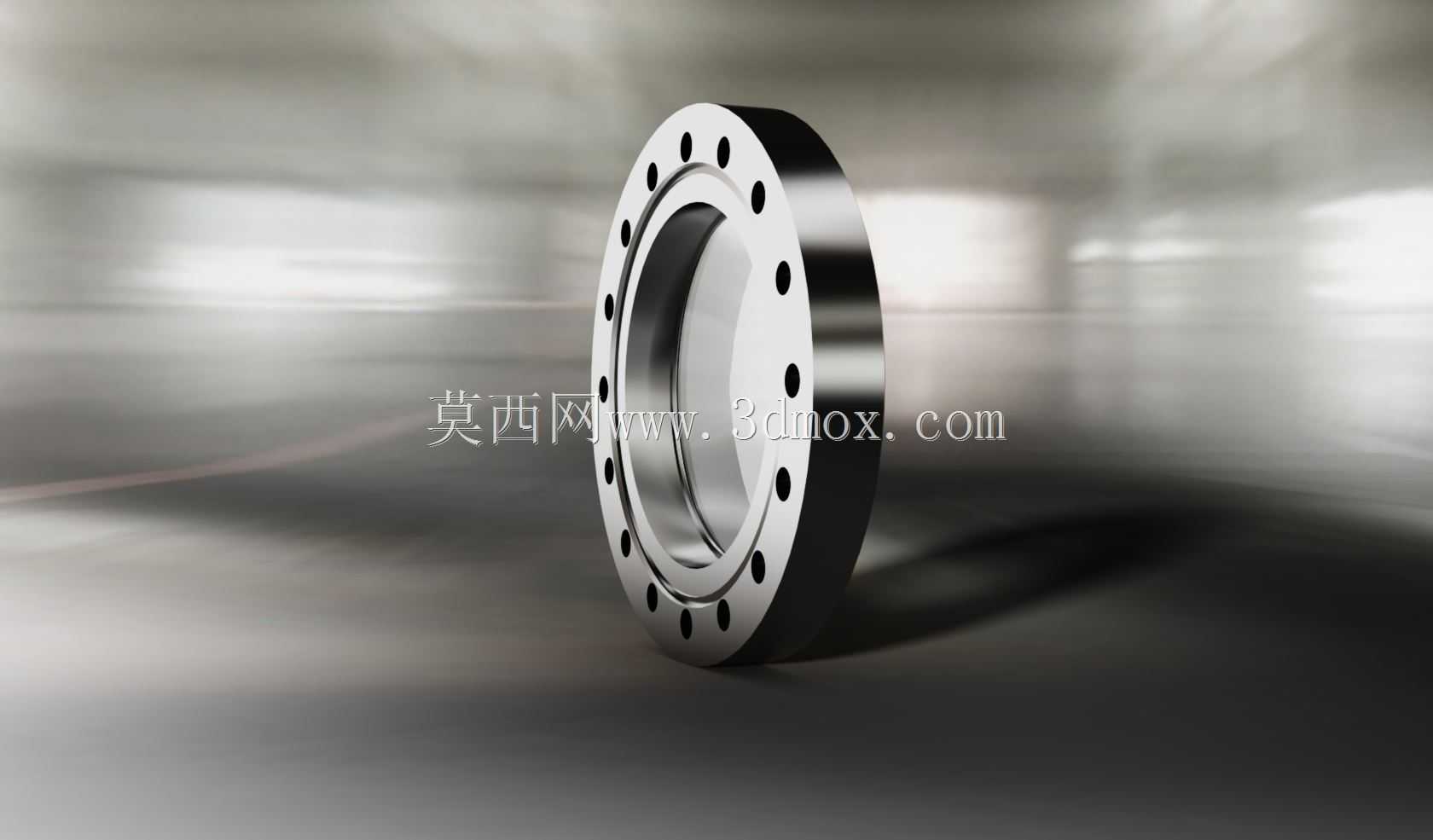

高真空系统用CF100法兰观察窗结构

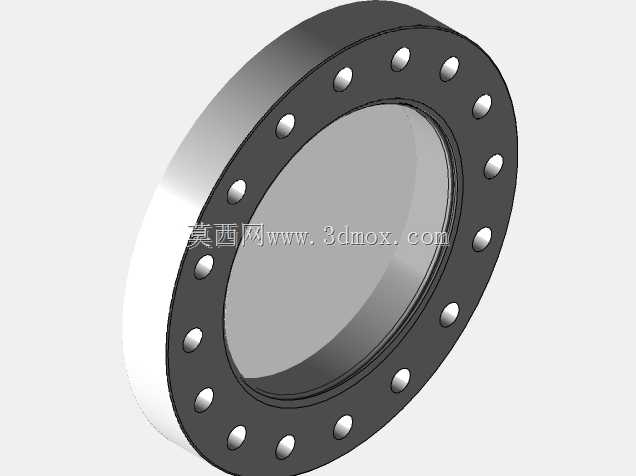

　　在半导体晶圆制程、航天环境模拟试验舱、高能物理粒子加速器束流管线、高端材料真空热处理炉这类对真空度要求达到10^-8Pa量级的高真空乃至超高真空系统中，法兰连接的密封可靠性直接决定整套系统能否稳定维持工作压强，而带观察功能的法兰窗更是兼顾腔体密封与内部工况观测的核心连接件。这款CF100规格的真空法兰窗，采用刀口密封的经典CF法兰结构逻辑，区别于普通橡胶圈密封的低压法兰，其密封面加工有精度达Ra0.8以下的直角刀口，安装时配合无氧铜垫片，通过螺栓均匀施压让刀口嵌入铜垫形成金属硬密封，能够耐受200℃以上的高温烘烤除气作业，完全满足超高真空系统的漏率要求，不会出现橡胶密封件在高真空下放气量大、高温下老化失效的问题。从安装边界来看，

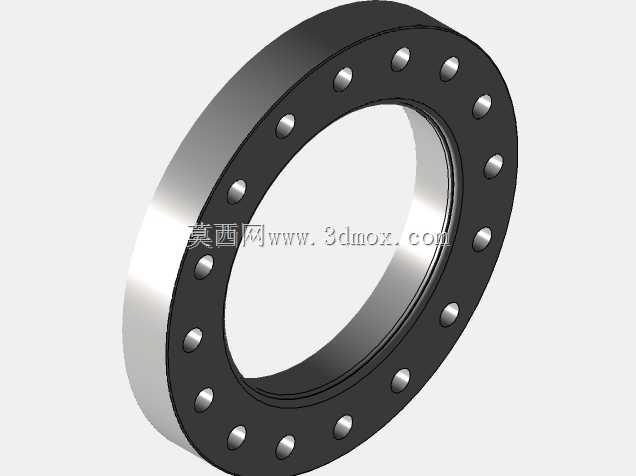

　　该法兰公称通径为100mm，法兰盘整体外径、螺栓孔分布圆直径、螺栓孔数量与孔径完全遵循CF100的通用行业标准，16个均匀分布的螺栓孔适配M10规格的内六角螺栓，安装时无需额外做适配加工，可直接与同规格的CF法兰端口对接，不管是焊接在真空腔体壁面作为观测口，还是串接在真空管线中作为介质流向观察段，都能直接匹配现有真空系统的安装尺寸，不会出现装配干涉。设计过程中，首先要兼顾密封性能与观察窗的结构强度，法兰主体采用304或者316L不锈钢材质加工，这类奥氏体不锈钢无磁、放气率低，经过电化学抛光处理后表面吸附的气体分子更少，能够缩短真空系统的抽气时间；观察窗体部分采用硼硅酸盐玻璃或者蓝宝石材质，根据应用场景的不同选择，

　　普通工况下高硼硅玻璃可承受一定的温差与压力差，若需要观察高温工况或者耐受高能射线辐照，则更换为蓝宝石窗体，窗体与法兰基体之间采用可伐合金过渡封接结构，避免不同材料热膨胀系数差异导致的高温下密封失效问题。实际使用中，这类法兰窗通常安装在真空腔体的侧壁或者顶部位置，操作人员可以直接通过窗体观察腔体内部的工件状态、等离子体激发情况、物料反应过程，无需打开腔体破坏真空环境，大幅减少抽真空的等待时间，提升试验或者生产效率。在结构细节处理上，法兰的刀口位置没有尖锐的毛刺与加工缺陷，所有转角处都做了微小的圆弧过渡，避免应力集中导致的法兰变形，螺栓孔的位置度公差控制在0.1mm以内，保证对接时两个法兰的刀口能够完全对齐，

　　不会出现偏压导致的铜垫密封失效。法兰盘的厚度经过强度校核，在两侧承受一个大气压的压差时，最大变形量小于0.02mm，不会拉扯窗体导致玻璃开裂，也不会让刀口位置的密封比压下降出现泄漏。不同于普通的CF盲板法兰，这款带观察窗的结构在设计时还考虑了窗体的防护，部分工况下会在法兰外侧预留防护盖安装位，避免飞溅的物料或者外力撞击损坏玻璃窗体，同时窗体的安装位置略低于法兰密封面，安装对接时不会因为磕碰损伤玻璃表面。在真空系统搭建过程中，这类标准规格的法兰窗属于通用型配件，不管是实验室自建的小型真空试验平台，还是工业量产的大型真空镀膜生产线，都可以直接选用，不需要单独定制加工，能够大幅缩短设备的设计与装配周期。建模过程中，严格按照实际加工的尺寸公差还原各部分结构，刀口的角度、深度，螺栓孔的沉头尺寸，窗体的封接位置都和实物保持一致，结构设计人员可以直接将该模型导入真空系统的整体装配中，做干涉检查与管路布局验证，不需要重新测绘建模，减少重复的设计工作量。需要注意的是，这类金属密封法兰在安装时，螺栓需要按照对角顺序逐步拧紧，每个螺栓的拧紧力矩保持一致，避免法兰受力不均导致刀口局部压溃或者铜垫压合不匀出现漏点，这也是CF类法兰安装的通用操作要求，模型中也还原了螺栓孔的分布位置，能够直观展示对角拧紧的操作顺序对应的螺栓点位。
